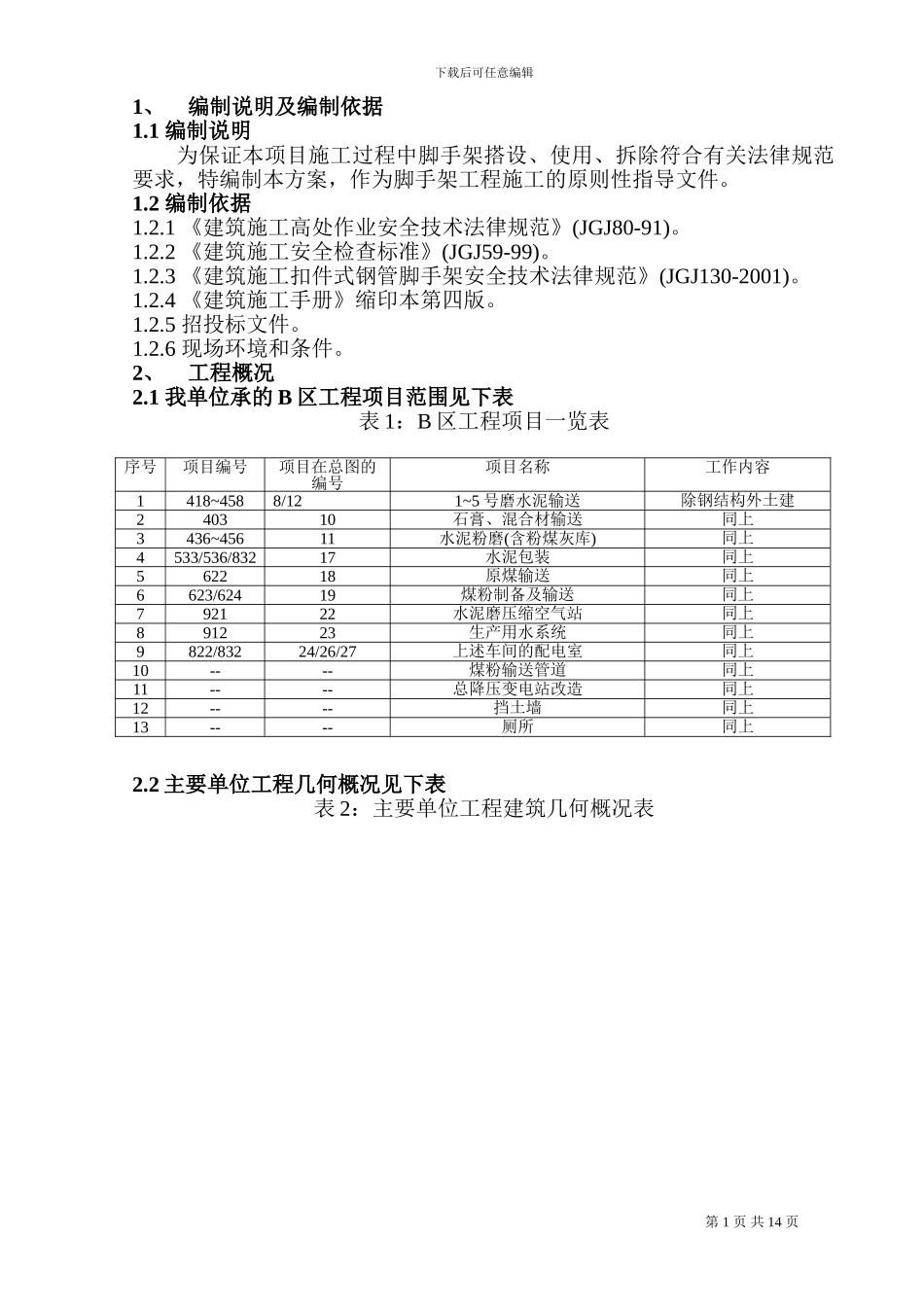

下载后可任意编辑1、编制说明及编制依据1.1 编制说明为保证本项目施工过程中脚手架搭设、使用、拆除符合有关法律规范要求，特编制本方案，作为脚手架工程施工的原则性指导文件。1.2 编制依据1.2.1 《建筑施工高处作业安全技术法律规范》(JGJ80-91)。1.2.2 《建筑施工安全检查标准》(JGJ59-99)。1.2.3 《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)。1.2.4 《建筑施工手册》缩印本第四版。1.2.5 招投标文件。1.2.6 现场环境和条件。2、工程概况2.1 我单位承的 B 区工程项目范围见下表表 1：B 区工程项目一览表2.2 主要单位工程几何概况见下表表 2：主要单位工程建筑几何概况表第 1 页 共 14 页序号项目编号项目在总图的编号项目名称工作内容1418~4588/121~5 号磨水泥输送除钢结构外土建240310石膏、混合材输送同上3436~45611水泥粉磨(含粉煤灰库)同上4533/536/83217水泥包装同上562218原煤输送同上6623/62419煤粉制备及输送同上792122水泥磨压缩空气站同上891223生产用水系统同上9822/83224/26/27上述车间的配电室同上10----煤粉输送管道同上11----总降压变电站改造同上12----挡土墙同上13----厕所同上下载后可任意编辑3、 施工部署3.1 施工方案的选择根据建筑几何特征及现场的环境和条件，各单位工程的脚手架施工方案确定如下：3.1.1 水泥粉磨、煤粉制备、水泥包装等框架结构的主体施工，均搭设满堂(承重支撑)脚手架。3.1.2 粉煤灰库主体施工：库外搭设双排结构脚手架，库内搭设满堂(承重支撑)脚手架。3.1.3 对砖混屋面现浇结构，室外搭设双排脚手架，室内搭设满堂脚手架。装修施工室外脚手架不变，室内天棚施工完后拆除满堂脚手架，然后搭设简易操作平台施工墙面。3.2 质量标准严格根据建筑施工扣件式钢管脚手架安全技术法律规范(JGJ130-2001)第 2 页 共 14 页序号单位工程名称结构类型建筑几何概况备注1水泥粉磨框架5 层框架，建筑平面 37.5×46.5m，建筑高度 36.2m，基中：底层有三组磨机基础，靠熟料库一侧为磨头仓，有二组钢筋砼漏斗，是几何构造最复杂的部分。有关参数均参照招标文件后的 BUILDING CHARACTERISTICS及我公司以往相关的施工经验，足以用于本方案的编制。2粉煤灰库特捉(筒仓)建 筑 平 面 Ф10m ， 建 筑 高 度23.3m,其内有一钢筋砼漏斗。3煤粉制备框架4 层框架，建筑平面 16.5×27m，建筑高度 20.3m，其底层有一煤磨基础。4水泥包装框架5 层 框 架 ， 建...
