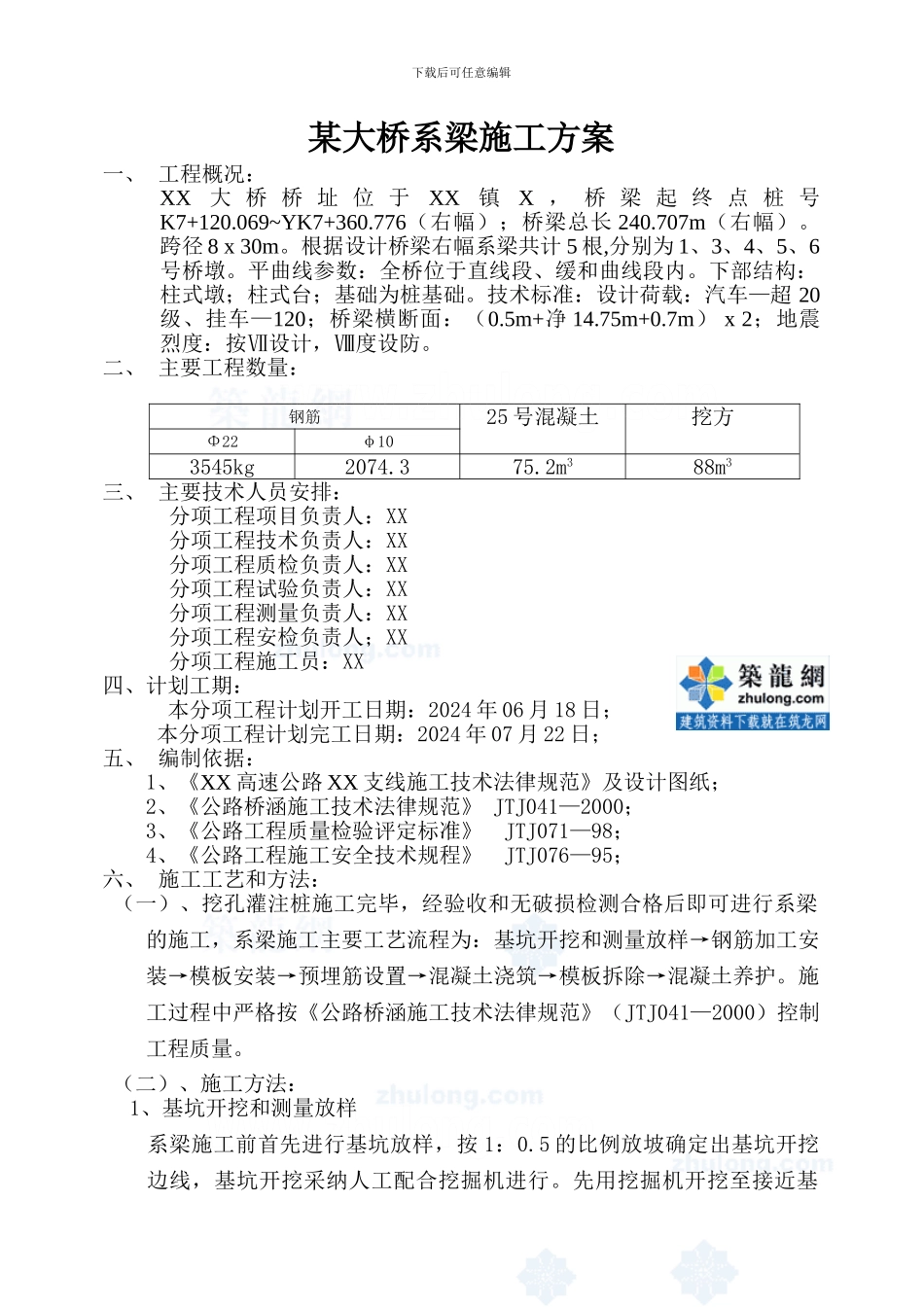

下载后可任意编辑某大桥系梁施工方案一、 工程概况：XX大 桥 桥 址 位 于XX镇X ， 桥 梁 起 终 点 桩 号K7+120.069~YK7+360.776（右幅）；桥梁总长 240.707m（右幅）。跨径 8 x 30m。根据设计桥梁右幅系梁共计 5 根,分别为 1、3、4、5、6号桥墩。平曲线参数：全桥位于直线段、缓和曲线段内。下部结构：柱式墩；柱式台；基础为桩基础。技术标准：设计荷载：汽车—超 20级、挂车—120；桥梁横断面：（0.5m+净 14.75m+0.7m） x 2；地震烈度：按Ⅶ设计，Ⅷ度设防。二、 主要工程数量：钢筋25 号混凝土挖方Φ22φ103545kg2074.375.2m388m3三、 主要技术人员安排：分项工程项目负责人：XX分项工程技术负责人：XX分项工程质检负责人：XX分项工程试验负责人：XX分项工程测量负责人：XX分项工程安检负责人；XX分项工程施工员：XX四、计划工期：本分项工程计划开工日期：2024 年 06 月 18 日；本分项工程计划完工日期：2024 年 07 月 22 日；五、 编制依据：1、《XX 高速公路 XX 支线施工技术法律规范》及设计图纸；2、《公路桥涵施工技术法律规范》 JTJ041—2000；3、《公路工程质量检验评定标准》 JTJ071—98；4、《公路工程施工安全技术规程》 JTJ076—95；六、 施工工艺和方法：（一）、挖孔灌注桩施工完毕，经验收和无破损检测合格后即可进行系梁的施工，系梁施工主要工艺流程为：基坑开挖和测量放样→钢筋加工安装→模板安装→预埋筋设置→混凝土浇筑→模板拆除→混凝土养护。施工过程中严格按《公路桥涵施工技术法律规范》（JTJ041—2000）控制工程质量。 （二）、施工方法： 1、基坑开挖和测量放样系梁施工前首先进行基坑放样，按 1：0.5 的比例放坡确定出基坑开挖边线，基坑开挖采纳人工配合挖掘机进行。先用挖掘机开挖至接近基下载后可任意编辑底标高时，再用人工开挖至基底标高下 10cm 处。根据设计要求，凿除桩头至控制标高处，将基底整平夯实后浇筑 10cm 厚 C15 素混凝土垫层至承台底标高处，以便钢筋的绑扎和模板的架立。在凿好的桩头上放出桩位中心，根据桩位中心在底板垫层上准确定出承台的边线，并报请监理工程师复核，经验收合格后再进入下道工序。2、钢筋加工和安装： 系梁钢筋规格和钢号均符合设计的规定，钢筋的力学性能和化学性能须符合国标的规定。现场所进的钢筋具有出厂质量证明或试验检测报告，使用前做力学性能复验，焊接钢筋做钢筋焊接试验，无复试合格的不能使用。钢...
