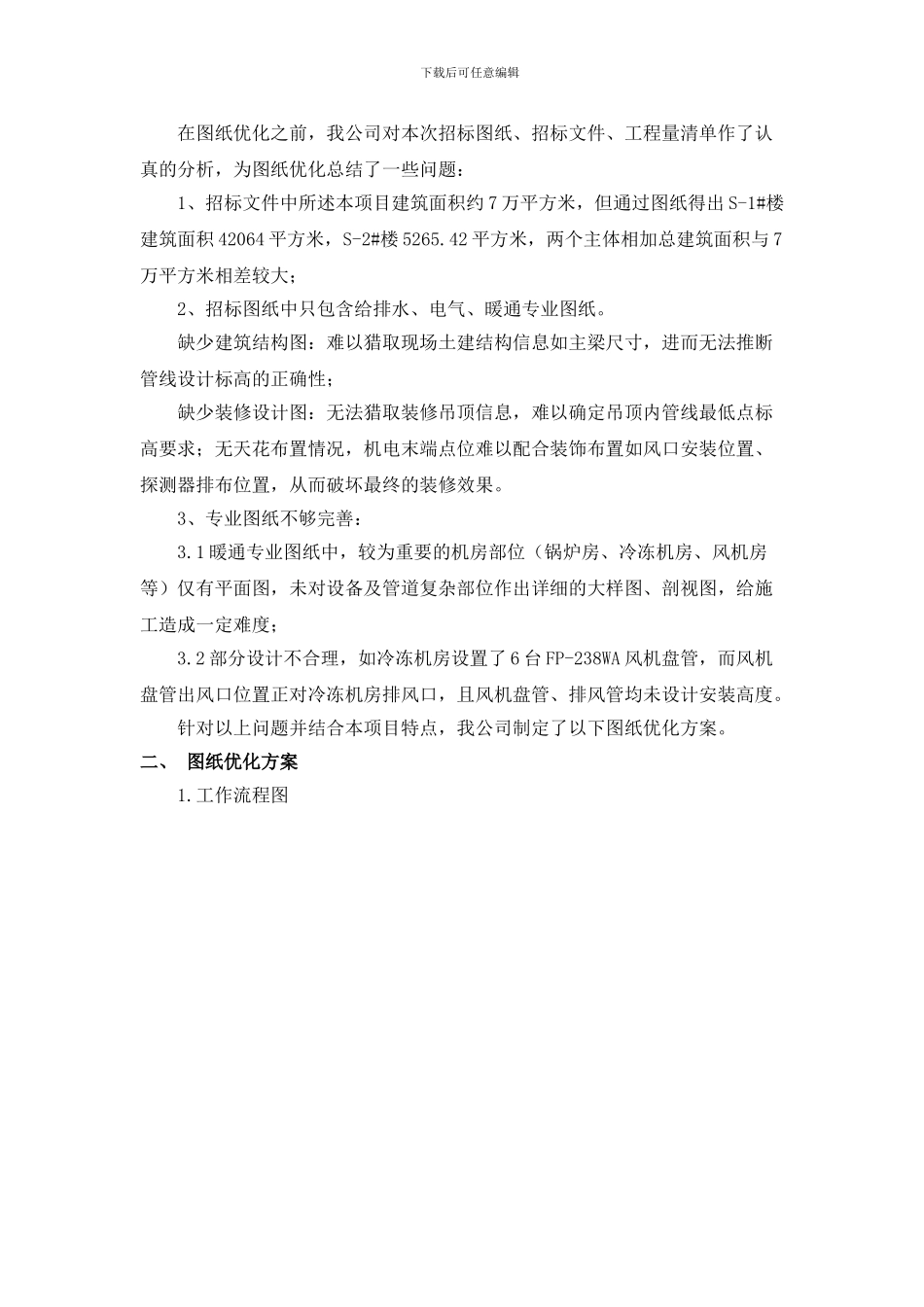

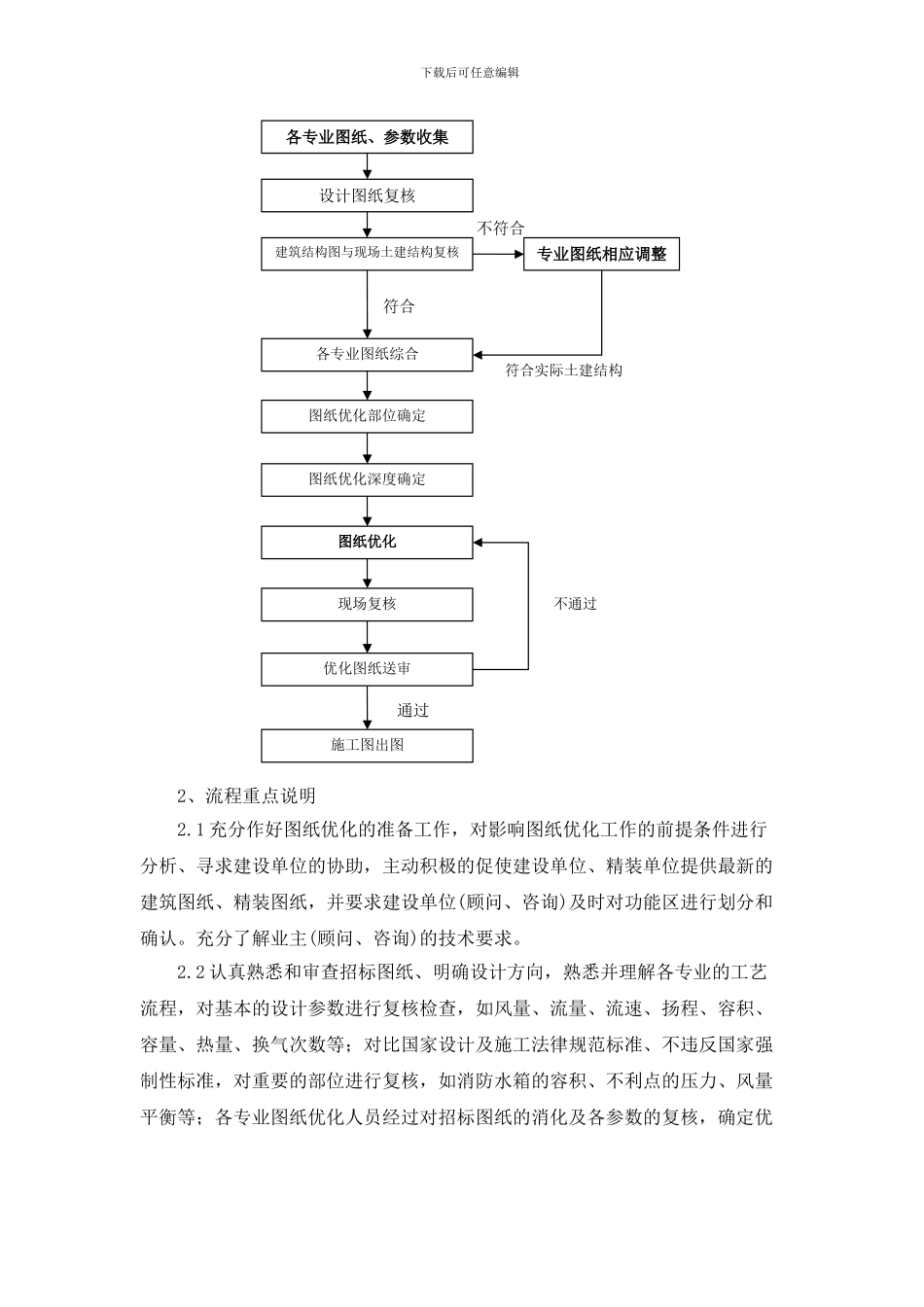

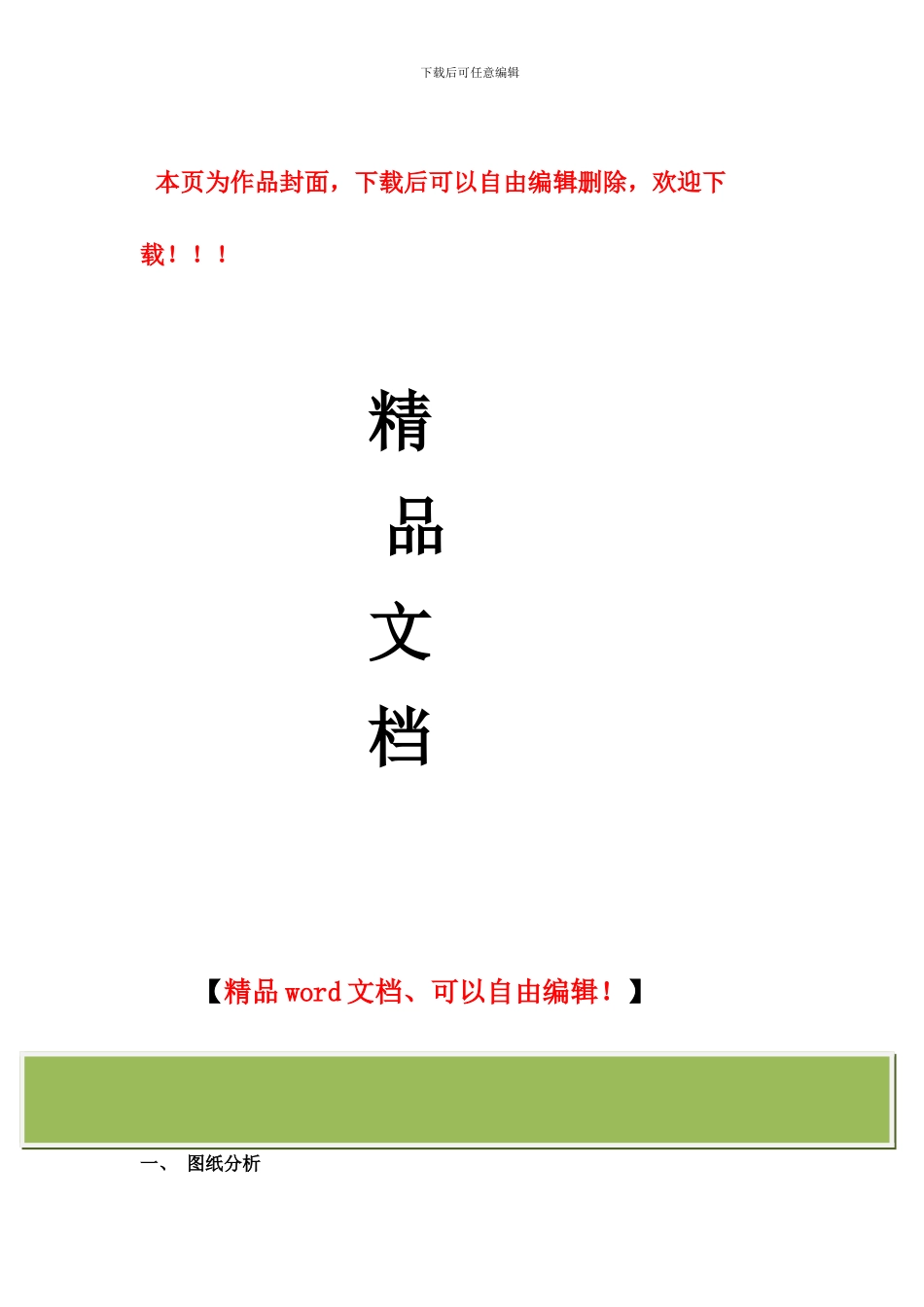

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】图纸理解分析与优化方案一、 图纸分析下载后可任意编辑在图纸优化之前，我公司对本次招标图纸、招标文件、工程量清单作了认真的分析，为图纸优化总结了一些问题：1、招标文件中所述本项目建筑面积约 7 万平方米，但通过图纸得出 S-1#楼建筑面积 42064 平方米，S-2#楼 5265.42 平方米，两个主体相加总建筑面积与 7万平方米相差较大；2、招标图纸中只包含给排水、电气、暖通专业图纸。缺少建筑结构图：难以猎取现场土建结构信息如主梁尺寸，进而无法推断管线设计标高的正确性；缺少装修设计图：无法猎取装修吊顶信息，难以确定吊顶内管线最低点标高要求；无天花布置情况，机电末端点位难以配合装饰布置如风口安装位置、探测器排布位置，从而破坏最终的装修效果。3、专业图纸不够完善：3.1 暖通专业图纸中，较为重要的机房部位（锅炉房、冷冻机房、风机房等）仅有平面图，未对设备及管道复杂部位作出详细的大样图、剖视图，给施工造成一定难度；3.2 部分设计不合理，如冷冻机房设置了 6 台 FP-238WA 风机盘管，而风机盘管出风口位置正对冷冻机房排风口，且风机盘管、排风管均未设计安装高度。针对以上问题并结合本项目特点，我公司制定了以下图纸优化方案。二、 图纸优化方案1.工作流程图下载后可任意编辑2、流程重点说明2.1 充分作好图纸优化的准备工作，对影响图纸优化工作的前提条件进行分析、寻求建设单位的协助，主动积极的促使建设单位、精装单位提供最新的建筑图纸、精装图纸，并要求建设单位(顾问、咨询)及时对功能区进行划分和确认。充分了解业主(顾问、咨询)的技术要求。2.2 认真熟悉和审查招标图纸、明确设计方向，熟悉并理解各专业的工艺流程，对基本的设计参数进行复核检查，如风量、流量、流速、扬程、容积、容量、热量、换气次数等；对比国家设计及施工法律规范标准、不违反国家强制性标准，对重要的部位进行复核，如消防水箱的容积、不利点的压力、风量平衡等；各专业图纸优化人员经过对招标图纸的消化及各参数的复核，确定优符合符合实际土建结构不通过通过不符合各专业图纸、参数收集建筑结构图与现场土建结构复核设计图纸复核各专业图纸综合图纸优化专业图纸相应调整现场复核优化图纸送审施工图出图图纸优化部位确定图纸优化深度确定下载后可任意编辑化重点部位及优化深度。在满足基...
