某工程挡土墙锚索工程施工方案VIP免费

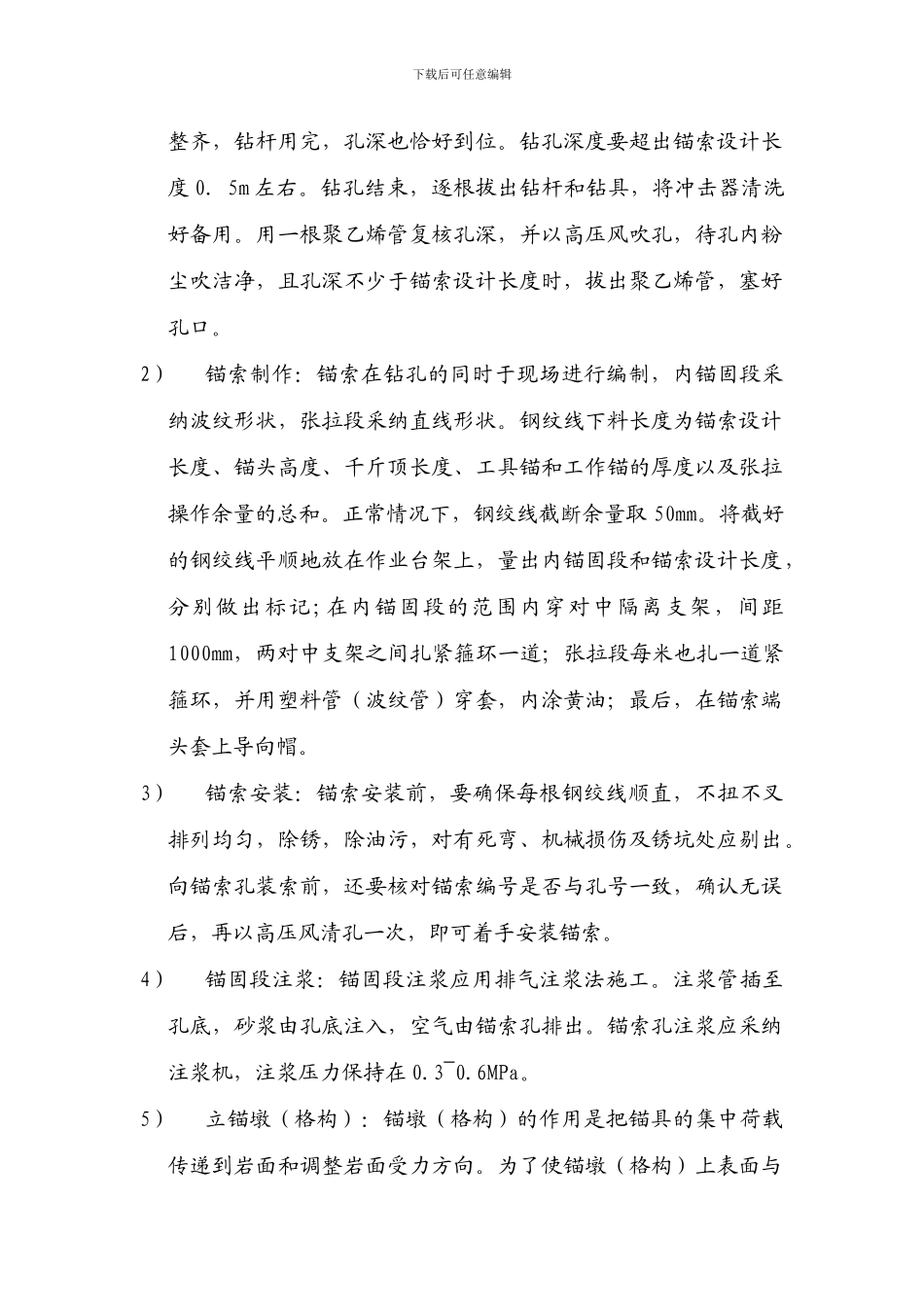

下载后可任意编辑某工程混凝土挡土墙锚索工程分项工程设计1、毛石混凝土挡墙外坡比为：1:0.15，锚索挡墙直立。2、锚索结构设计锚索锚孔倾角 10 度，孔径 130，材料采纳 1860 级 6*7 15.2高强度低松弛无粘结预应力钢绞线，单根锚索轴向拉力设计值 1000KN。锚索水平距 2.5 米，竖向间距 2.5 米，矩形布置。锚索注浆采纳 M30强度水泥砂浆，其结石强度不低于 20MPa。锚索锚固段设计长度 20米。3、挡土砼面板及格构设计挡土板面板采纳双层双向钢筋网，规格为 HPB235 及12@200*200，板体材料为 C30 级混凝土，厚度 500。其中拉结筋采纳 HPB235 及8@600*600。锚索格构截面尺寸采纳 400 宽*800 高，详见施工图纸。按混凝土法律规范。本支护工程混凝土结构的环境类别为二类 a 类，考虑基础因素，本设计中格构及挡土板的保护层厚度采纳 50。4、锚具设计锚杆锚头采纳锚定板与格构连接，锚定版采纳 20 厚 Q235 钢板。锚索锚头采纳 OVM15-7 锚具锚固。5、排水设计挡墙应设泄水孔，泄水孔垂直间距 2000，水平间距 2000～3000，按梅花状布置。泄水孔孔径 100，外坡 5%。孔后坡面反滤层采纳级配下载后可任意编辑碎石。挡墙底部设排水沟，另外在场地沟谷处设置排洪沟。6、挡墙填料设计挡墙总填方为 64500 方，填料可为就近开挖山体的混合料，填料最大直径应小于 300mm，压实系数应大于 0.90。7.6.1、挡墙施工（一）施工工序1、毛石混凝土挡墙施工顺序：应实行分段施工，每段长度不宜大于15 米，先开挖后砌筑，并根据挡墙砌筑高度进行相应的分层碾压回填。2、锚索挡墙施工顺序：施工锚固段锚孔一一分层分段施工格构和挡土板一一分层分段回填土一一施工锚索锚头一一封锚。应严格按工况施工，上一工况支护结构强度达到设计强度的 70%后，方可施工下一工况。3、格构和挡土板分层施工高度为 9 米，其施工完毕达到相应强度后回填土，回填到锚索位置时将锚索内锚段灌浆，自由端与格构进行固定并与张拉，张拉力为 20KN。4、格构和挡板全部施工完毕并回填土层后所有锚索根据设计值张拉，最后对锚索自由端灌浆。（二）主要施工工艺、方法锚索施工1）钻孔：钻孔是锚索施工中控制工期的关键工序。为确保钻孔效率和保证钻孔质量，采纳风动潜孔冲击式钻机。要求干钻，禁止采纳水钻。钻机钻孔时，按锚索设计长度将钻孔所需钻杆摆放下载后可任意编辑整齐，钻杆用完，孔深也恰好到位。钻孔深度要超出锚索设计长度 0．5m 左右...
