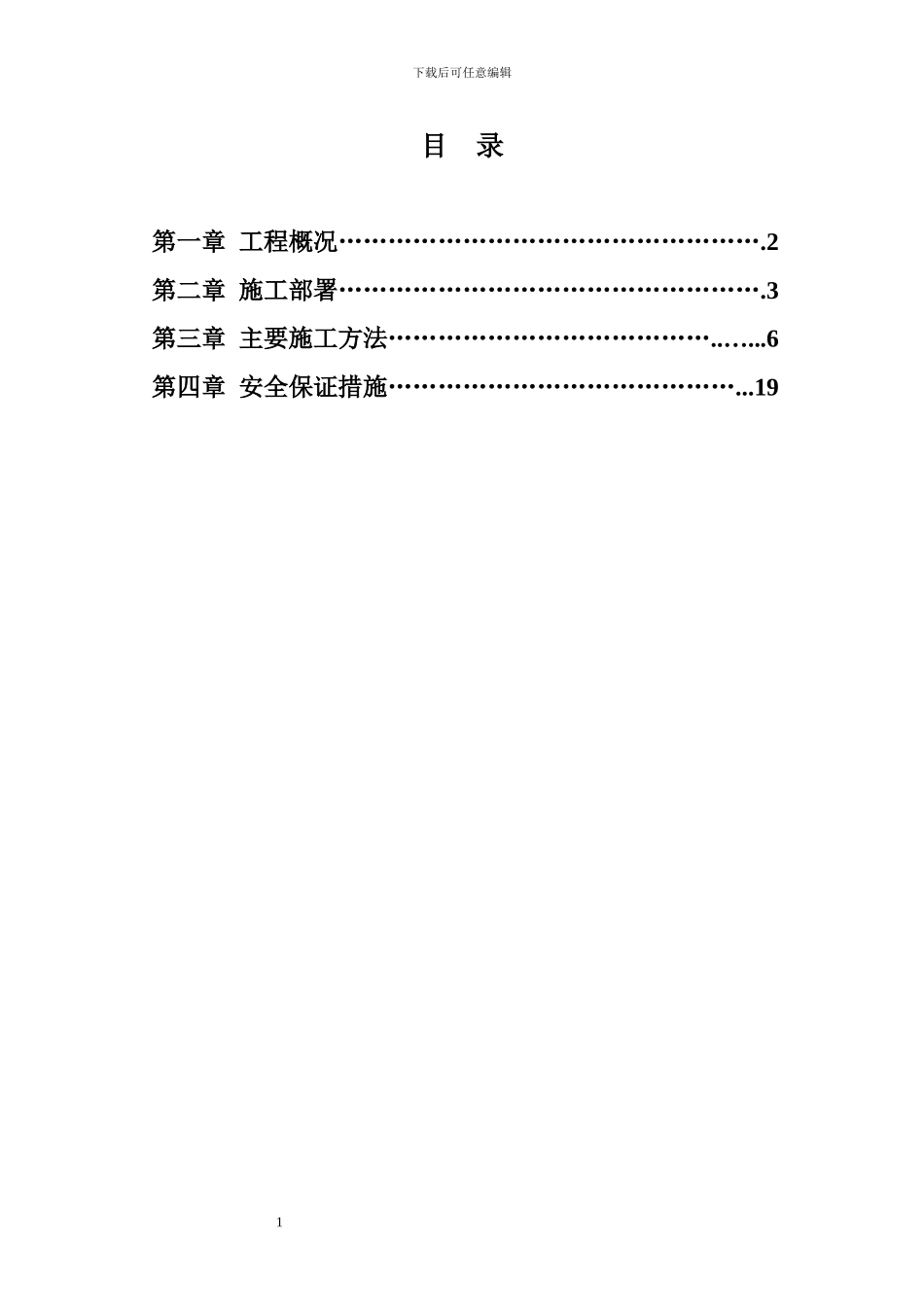

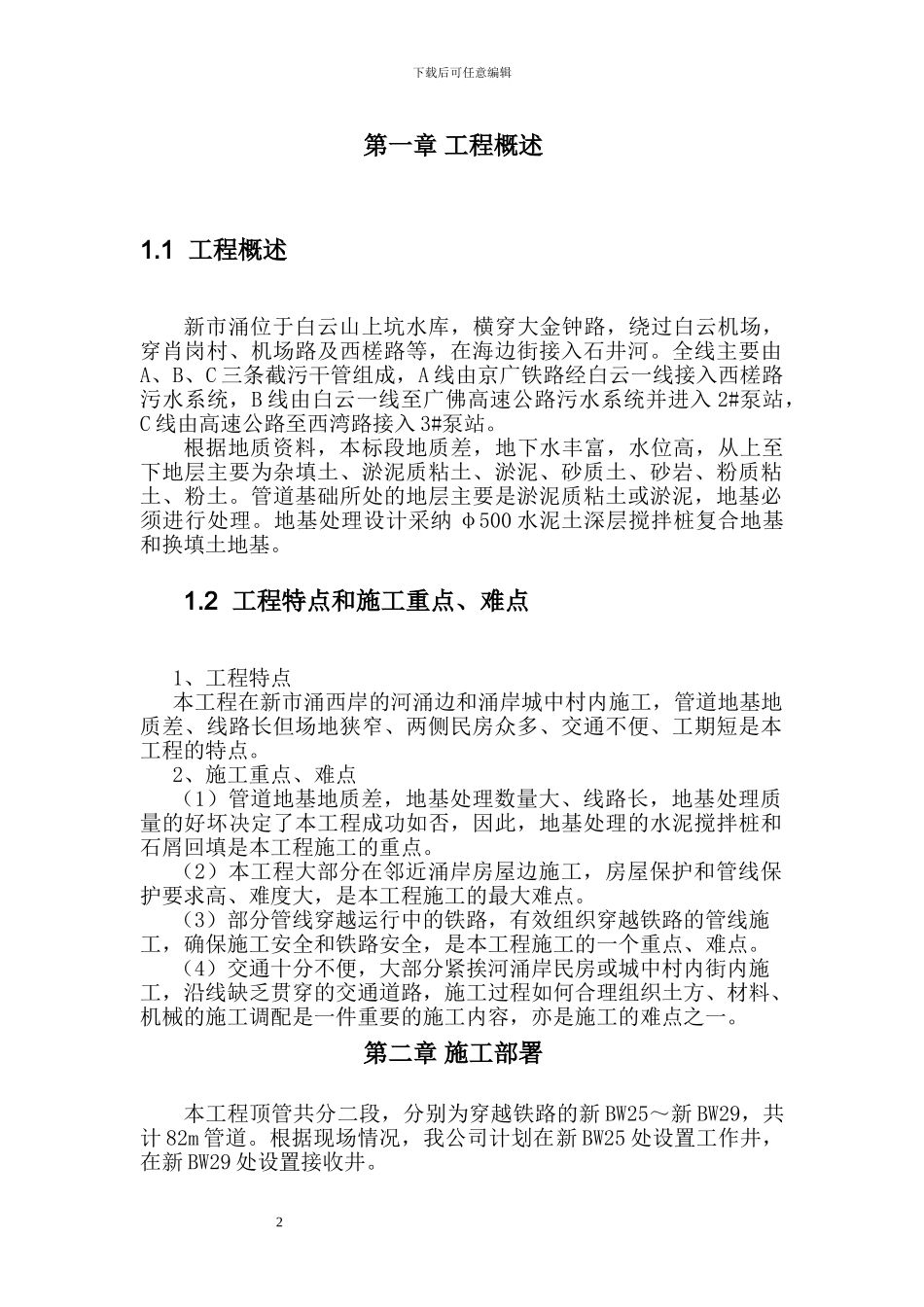

下载后可任意编辑目 录第一章 工程概况…………………………………………….2第二章 施工部署…………………………………………….3第三章 主要施工方法…………………………………..…...6第四章 安全保证措施……………………………………...19 1下载后可任意编辑第一章 工程概述1.1 工程概述新市涌位于白云山上坑水库，横穿大金钟路，绕过白云机场，穿肖岗村、机场路及西槎路等，在海边街接入石井河。全线主要由A、B、C 三条截污干管组成，A 线由京广铁路经白云一线接入西槎路污水系统，B 线由白云一线至广佛高速公路污水系统并进入 2#泵站，C 线由高速公路至西湾路接入 3#泵站。根据地质资料，本标段地质差，地下水丰富，水位高，从上至下地层主要为杂填土、淤泥质粘土、淤泥、砂质土、砂岩、粉质粘土、粉土。管道基础所处的地层主要是淤泥质粘土或淤泥，地基必须进行处理。地基处理设计采纳 φ500 水泥土深层搅拌桩复合地基和换填土地基。1.2 工程特点和施工重点、难点1、工程特点本工程在新市涌西岸的河涌边和涌岸城中村内施工，管道地基地质差、线路长但场地狭窄、两侧民房众多、交通不便、工期短是本工程的特点。2、施工重点、难点（1）管道地基地质差，地基处理数量大、线路长，地基处理质量的好坏决定了本工程成功如否，因此，地基处理的水泥搅拌桩和石屑回填是本工程施工的重点。（2）本工程大部分在邻近涌岸房屋边施工，房屋保护和管线保护要求高、难度大，是本工程施工的最大难点。（3）部分管线穿越运行中的铁路，有效组织穿越铁路的管线施工，确保施工安全和铁路安全，是本工程施工的一个重点、难点。（4）交通十分不便，大部分紧挨河涌岸民房或城中村内街内施工，沿线缺乏贯穿的交通道路，施工过程如何合理组织土方、材料、机械的施工调配是一件重要的施工内容，亦是施工的难点之一。第二章 施工部署本工程顶管共分二段，分别为穿越铁路的新 BW25～新 BW29，共计 82m 管道。根据现场情况，我公司计划在新 BW25 处设置工作井，在新 BW29 处设置接收井。 2下载后可任意编辑2.1 顶管机型及配套设备1、顶管机机型本工程顶管采纳 Φ800 管道，结合现场的施工条件和地质情况，我公司将选用地面遥控操作的 GTNS1000 泥水平衡式顶管机。2、配套设备：（1）进排泥泵：选用不仅能泵送清水，而且泵送 r=1.3 以下泥砂的离心泵作为进排泥泵。（2）基坑旁通：用于改变泥水循环方向，防止管内堵塞。（3）泥水管...
