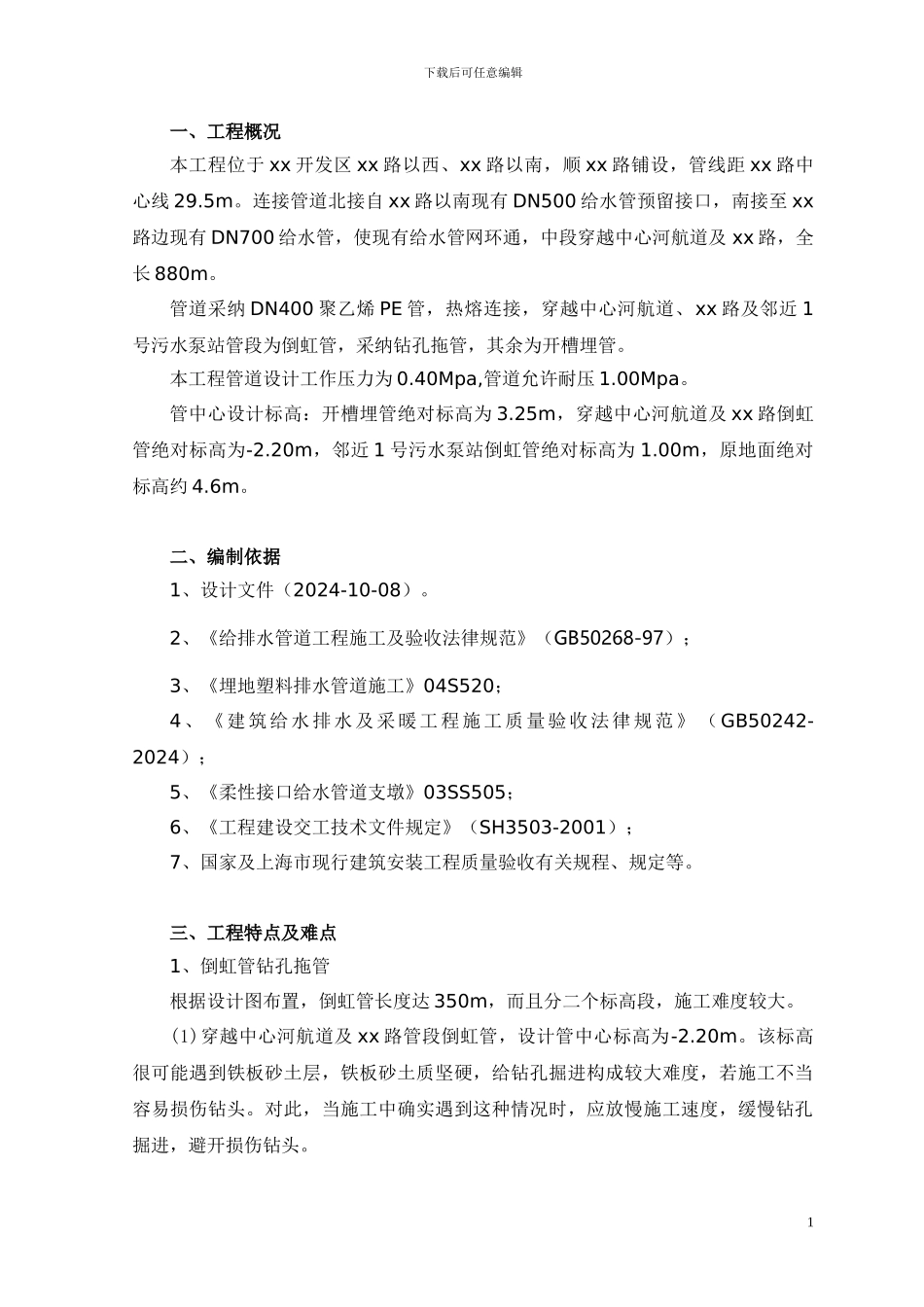

下载后可任意编辑一、工程概况本工程位于 xx 开发区 xx 路以西、xx 路以南，顺 xx 路铺设，管线距 xx 路中心线 29.5m。连接管道北接自 xx 路以南现有 DN500 给水管预留接口，南接至 xx路边现有 DN700 给水管，使现有给水管网环通，中段穿越中心河航道及 xx 路，全长 880m。管道采纳 DN400 聚乙烯 PE 管，热熔连接，穿越中心河航道、xx 路及邻近 1号污水泵站管段为倒虹管，采纳钻孔拖管，其余为开槽埋管。本工程管道设计工作压力为 0.40Mpa,管道允许耐压 1.00Mpa。管中心设计标高：开槽埋管绝对标高为 3.25m，穿越中心河航道及 xx 路倒虹管绝对标高为-2.20m，邻近 1 号污水泵站倒虹管绝对标高为 1.00m，原地面绝对标高约 4.6m。二、编制依据1、设计文件（2024-10-08）。2、《给排水管道工程施工及验收法律规范》（GB50268-97）；3、《埋地塑料排水管道施工》04S520；4 、《建筑给水排水及采暖工程施工质量验收法律规范》 （GB50242-2024）；5、《柔性接口给水管道支墩》03SS505；6、《工程建设交工技术文件规定》（SH3503-2001）；7、国家及上海市现行建筑安装工程质量验收有关规程、规定等。三、工程特点及难点1、倒虹管钻孔拖管根据设计图布置，倒虹管长度达 350m，而且分二个标高段，施工难度较大。(1)穿越中心河航道及 xx 路管段倒虹管，设计管中心标高为-2.20m。该标高很可能遇到铁板砂土层，铁板砂土质坚硬，给钻孔掘进构成较大难度，若施工不当容易损伤钻头。对此，当施工中确实遇到这种情况时，应放慢施工速度，缓慢钻孔掘进，避开损伤钻头。1下载后可任意编辑(2) 邻近 1 号泵站管段倒虹管，设计管中心标高为 1.00m。该标高很可能遇到流沙易发土层，施工中宜注意提高泥浆护壁质量，避开塌孔。(3)中心河航道河底段，有可能存在岸边石护坡施工期间残留石块，下沉至河底底部，致使钻孔受阻，施工过程宜予关注。四、施工准备1、技术准备(1)详细勘察管道沿线实际情况，对施工现场情况进行摸底。(2)组织工程施工技术人员参加设计单位、建设单位的施工图会审和企业内施工技术交底，了解施工特点和技术要求，熟悉施工操作规程和各项技术数据。(3)编制施工方案。2、物资准备(1)根据施工进度计划提前作好各种材料、设备、机具进出场计划；(2)及时同甲方、设计及有关方面沟通联系，明确各种材料的供货渠道和技术要求，及时签订购货合同，确保材料的到货时间。(3)对管材、管件及阀门等进行检验、确认并收集...
