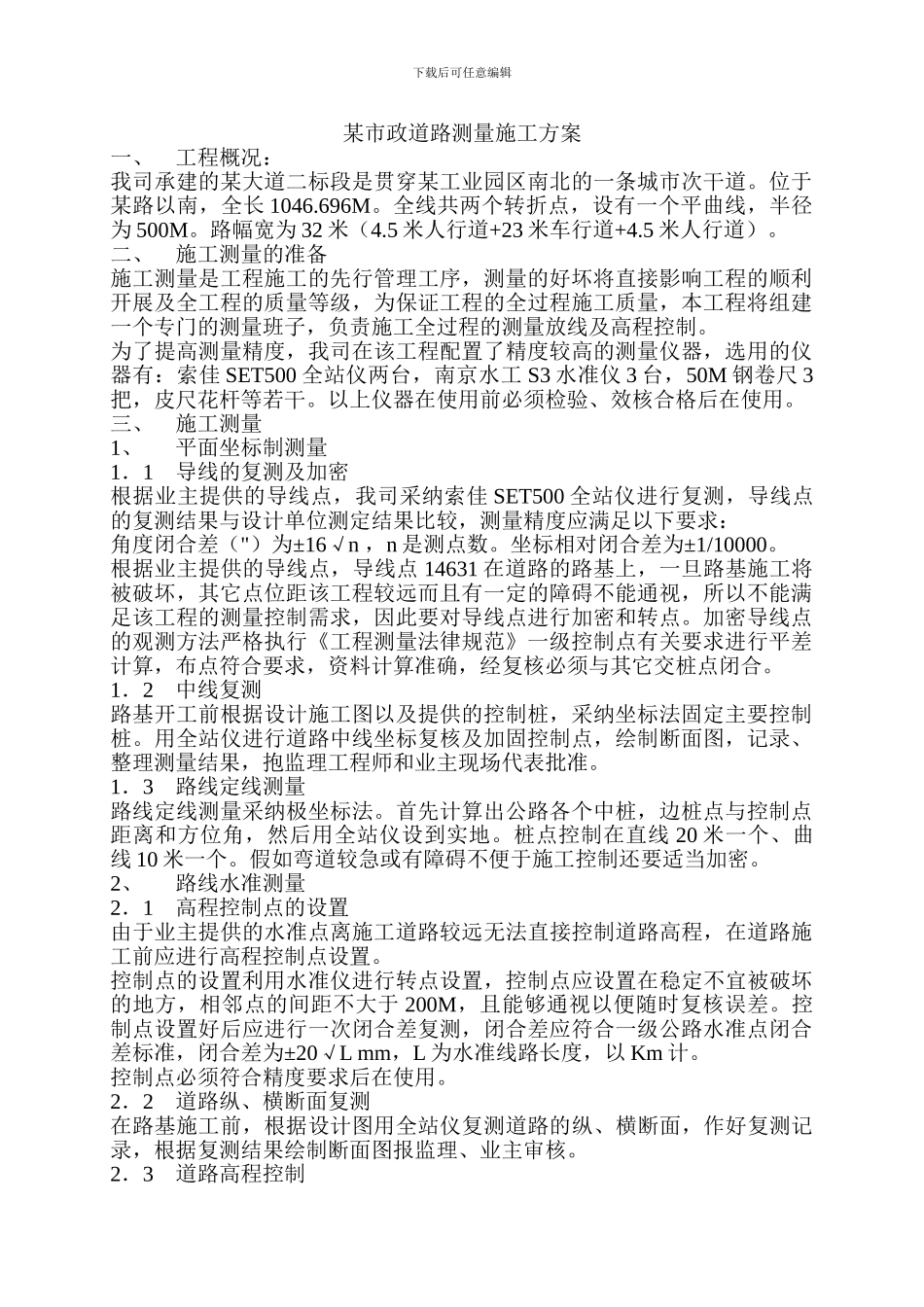

下载后可任意编辑某市政道路测量施工方案一、工程概况：我司承建的某大道二标段是贯穿某工业园区南北的一条城市次干道。位于某路以南，全长 1046.696M。全线共两个转折点，设有一个平曲线，半径为 500M。路幅宽为 32 米（4.5 米人行道+23 米车行道+4.5 米人行道）。二、施工测量的准备施工测量是工程施工的先行管理工序，测量的好坏将直接影响工程的顺利开展及全工程的质量等级，为保证工程的全过程施工质量，本工程将组建一个专门的测量班子，负责施工全过程的测量放线及高程控制。为了提高测量精度，我司在该工程配置了精度较高的测量仪器，选用的仪器有：索佳 SET500 全站仪两台，南京水工 S3 水准仪 3 台，50M 钢卷尺 3把，皮尺花杆等若干。以上仪器在使用前必须检验、效核合格后在使用。三、施工测量1、平面坐标制测量1．1导线的复测及加密根据业主提供的导线点，我司采纳索佳 SET500 全站仪进行复测，导线点的复测结果与设计单位测定结果比较，测量精度应满足以下要求：角度闭合差（"）为±16√n ，n 是测点数。坐标相对闭合差为±1/10000。根据业主提供的导线点，导线点 14631 在道路的路基上，一旦路基施工将被破坏，其它点位距该工程较远而且有一定的障碍不能通视，所以不能满足该工程的测量控制需求，因此要对导线点进行加密和转点。加密导线点的观测方法严格执行《工程测量法律规范》一级控制点有关要求进行平差计算，布点符合要求，资料计算准确，经复核必须与其它交桩点闭合。1．2中线复测路基开工前根据设计施工图以及提供的控制桩，采纳坐标法固定主要控制桩。用全站仪进行道路中线坐标复核及加固控制点，绘制断面图，记录、整理测量结果，抱监理工程师和业主现场代表批准。1．3路线定线测量路线定线测量采纳极坐标法。首先计算出公路各个中桩，边桩点与控制点距离和方位角，然后用全站仪设到实地。桩点控制在直线 20 米一个、曲线 10 米一个。假如弯道较急或有障碍不便于施工控制还要适当加密。2、路线水准测量2．1高程控制点的设置由于业主提供的水准点离施工道路较远无法直接控制道路高程，在道路施工前应进行高程控制点设置。控制点的设置利用水准仪进行转点设置，控制点应设置在稳定不宜被破坏的地方，相邻点的间距不大于 200M，且能够通视以便随时复核误差。控制点设置好后应进行一次闭合差复测，闭合差应符合一级公路水准点闭合差标准，闭合差为±20√L mm，L 为水准线路长度，以 Km 计。控制...
