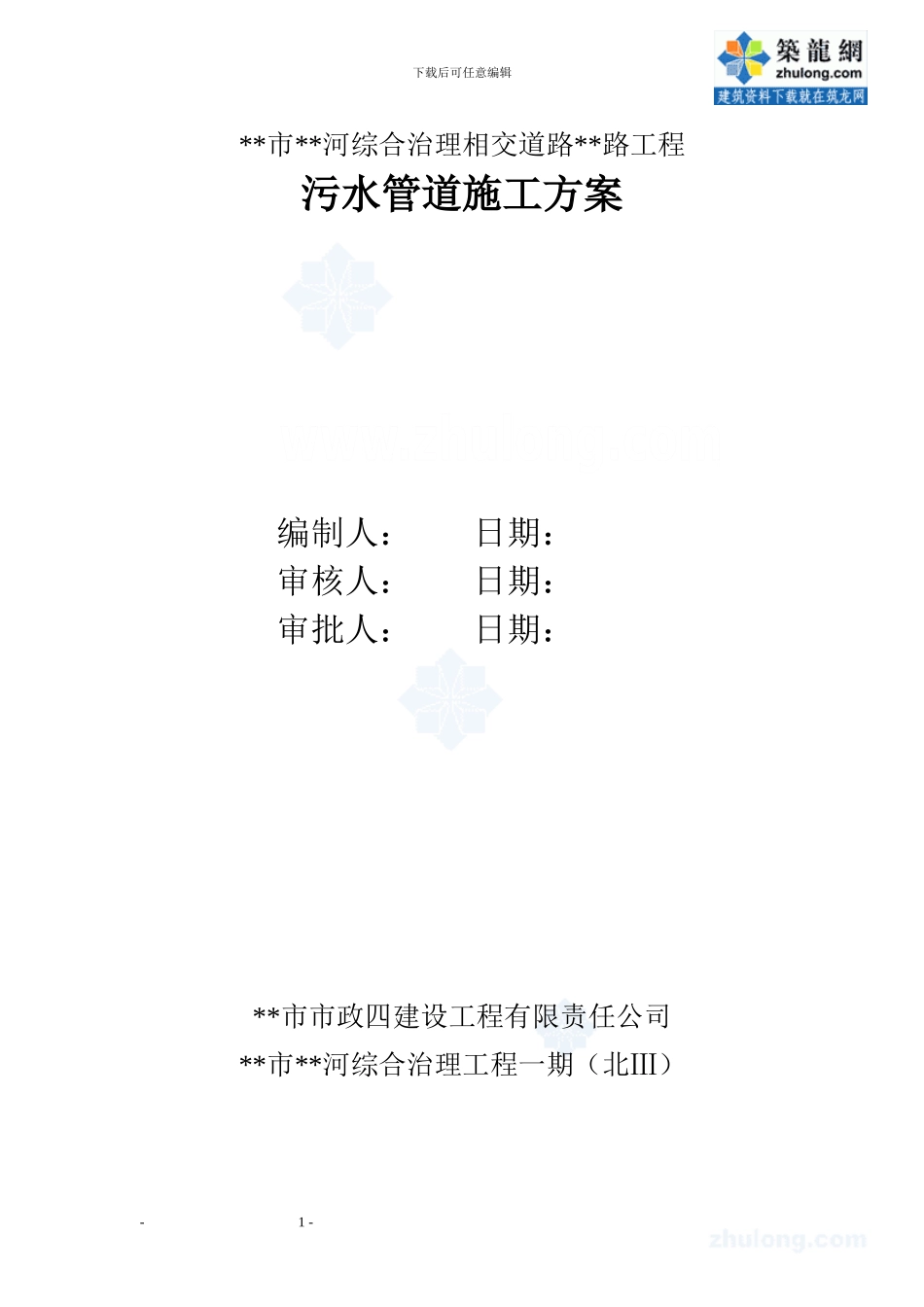

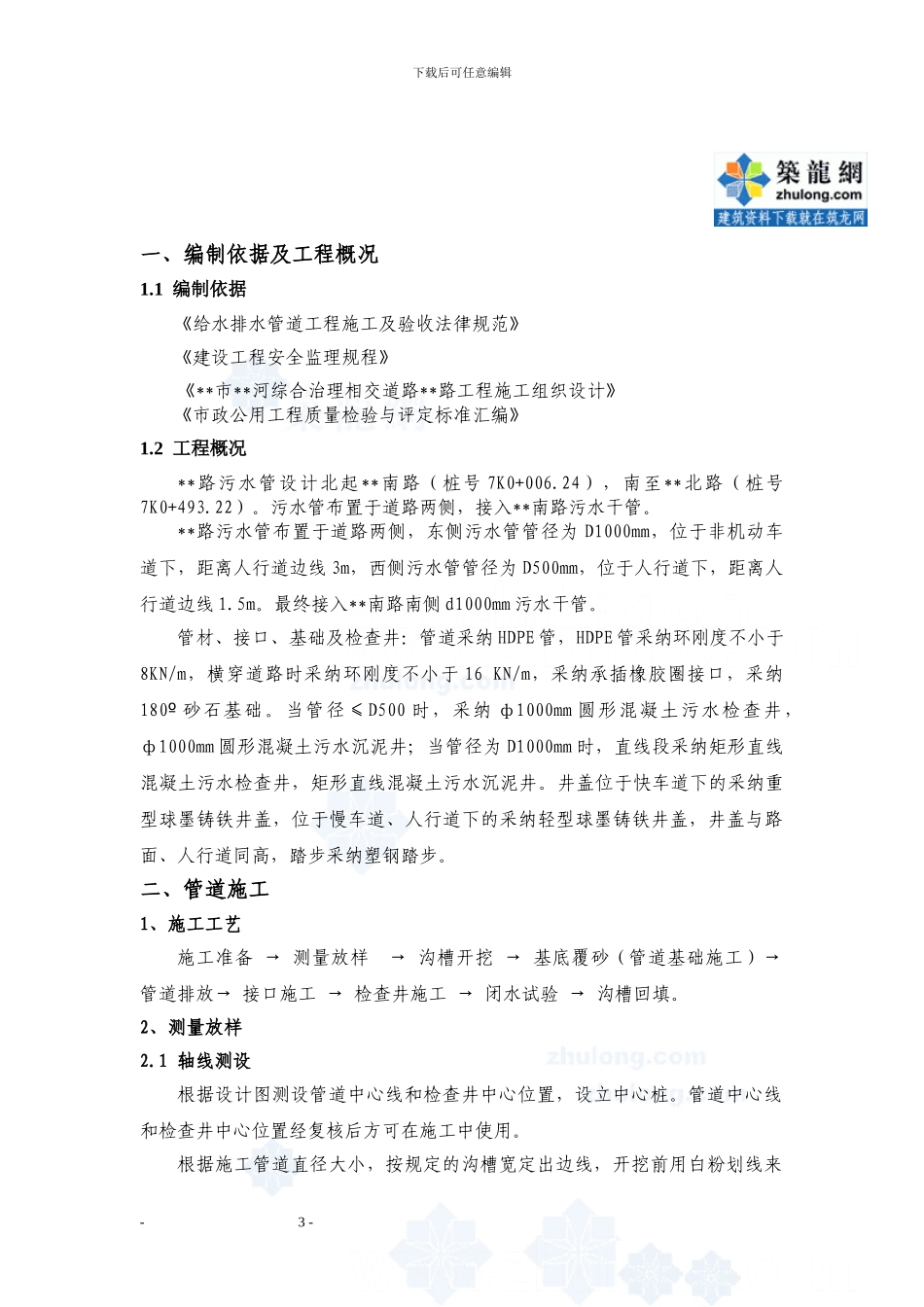

下载后可任意编辑**市**河综合治理相交道路**路工程污水管道施工方案编制人： 日期：审核人： 日期：审批人： 日期： **市市政四建设工程有限责任公司**市**河综合治理工程一期（北Ⅲ）- 1 -下载后可任意编辑目 录一、编制依据及工程概况............................3二、管道施工......................................3三、施工进度计划..................................8四、质量保证体系及措施............................9五、安全保证体系及措施...........................10六、文明施工保证措施.............................12七、环境保护及防止施工扰民措施...................14八、雨季施工施工措施.............................16九、高温施工保证措施.............................17- 2 -下载后可任意编辑一、编制依据及工程概况1.1 编制依据《给水排水管道工程施工及验收法律规范》《建设工程安全监理规程》《**市**河综合治理相交道路**路工程施工组织设计》《市政公用工程质量检验与评定标准汇编》1.2 工程概况**路污水管设计北起**南路（桩号 7K0+006.24），南至**北路（桩号7K0+493.22）。污水管布置于道路两侧，接入**南路污水干管。**路污水管布置于道路两侧，东侧污水管管径为 D1000mm，位于非机动车道下，距离人行道边线 3m，西侧污水管管径为 D500mm，位于人行道下，距离人行道边线 1.5m。最终接入**南路南侧 d1000mm 污水干管。管材、接口、基础及检查井：管道采纳 HDPE 管，HDPE 管采纳环刚度不小于8KN/m，横穿道路时采纳环刚度不小于 16 KN/m，采纳承插橡胶圈接口，采纳180º 砂石基础。当管径≤D500 时，采纳 ф1000mm 圆形混凝土污水检查井，ф1000mm 圆形混凝土污水沉泥井；当管径为 D1000mm 时，直线段采纳矩形直线混凝土污水检查井，矩形直线混凝土污水沉泥井。井盖位于快车道下的采纳重型球墨铸铁井盖，位于慢车道、人行道下的采纳轻型球墨铸铁井盖，井盖与路面、人行道同高，踏步采纳塑钢踏步。二、管道施工1、施工工艺施工准备 → 测量放样 → 沟槽开挖 → 基底覆砂（管道基础施工）→ 管道排放→ 接口施工 → 检查井施工 → 闭水试验 → 沟槽回填。2、测量放样2.1 轴线测设根据设计图测设管道中心线和检查井中心位置，设立中心桩。管道中心线和检查井中心位置经复核后方可在施工中使用。根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划...
