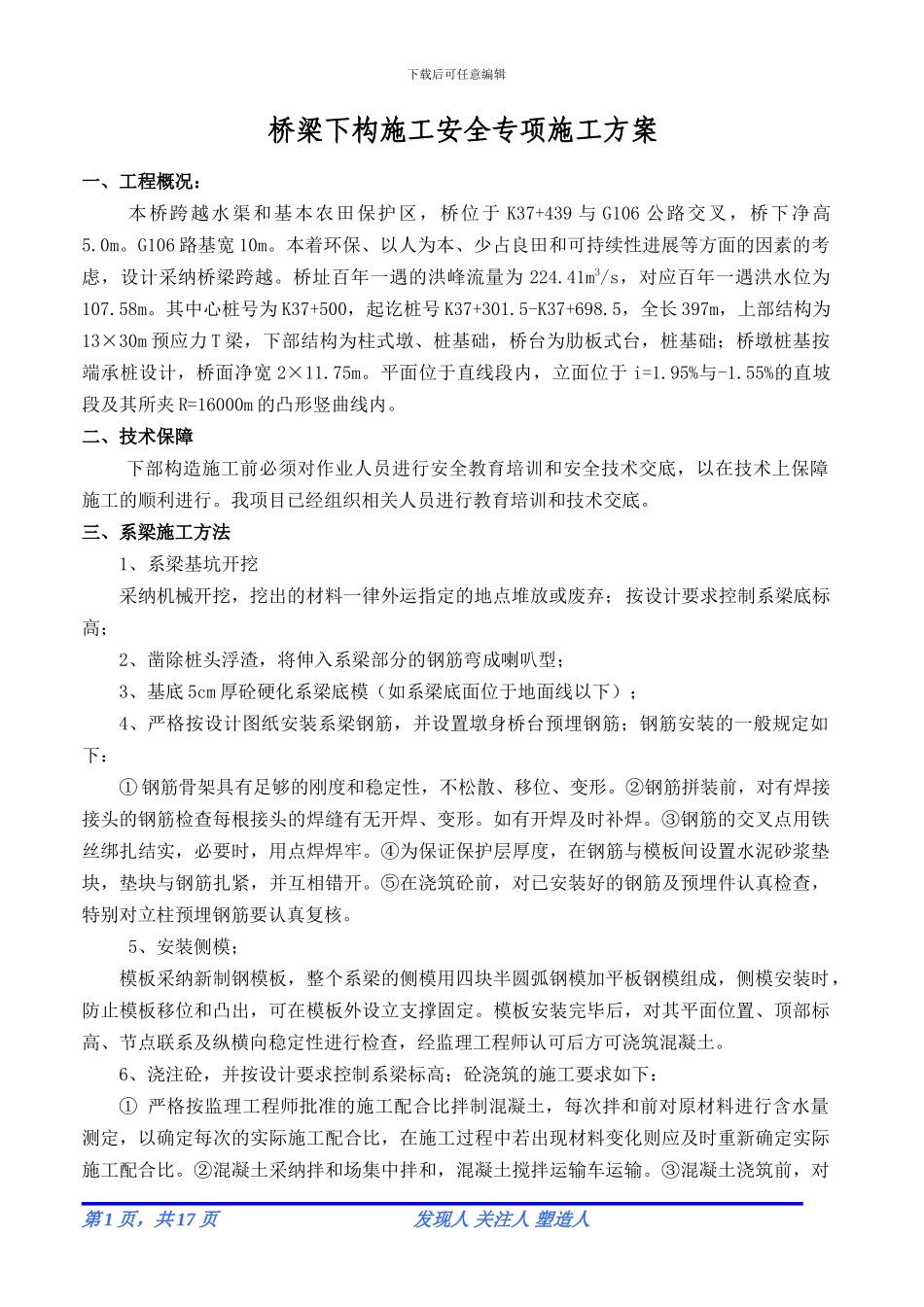

下载后可任意编辑 桥梁下构施工安全专项施工方案一、工程概况：本桥跨越水渠和基本农田保护区，桥位于 K37+439 与 G106 公路交叉，桥下净高5.0m。G106 路基宽 10m。本着环保、以人为本、少占良田和可持续性进展等方面的因素的考虑，设计采纳桥梁跨越。桥址百年一遇的洪峰流量为 224.41m3/s，对应百年一遇洪水位为107.58m。其中心桩号为 K37+500，起讫桩号 K37+301.5-K37+698.5，全长 397m，上部结构为13×30m 预应力 T 梁，下部结构为柱式墩、桩基础，桥台为肋板式台，桩基础；桥墩桩基按端承桩设计，桥面净宽 2×11.75m。平面位于直线段内，立面位于 i=1.95%与-1.55%的直坡段及其所夹 R=16000m 的凸形竖曲线内。二、技术保障下部构造施工前必须对作业人员进行安全教育培训和安全技术交底，以在技术上保障施工的顺利进行。我项目已经组织相关人员进行教育培训和技术交底。三、系梁施工方法1、系梁基坑开挖 采纳机械开挖，挖出的材料一律外运指定的地点堆放或废弃；按设计要求控制系梁底标高； 2、凿除桩头浮渣，将伸入系梁部分的钢筋弯成喇叭型；3、基底 5cm 厚砼硬化系梁底模（如系梁底面位于地面线以下）；4、严格按设计图纸安装系梁钢筋，并设置墩身桥台预埋钢筋；钢筋安装的一般规定如下：① 钢筋骨架具有足够的刚度和稳定性，不松散、移位、变形。②钢筋拼装前，对有焊接接头的钢筋检查每根接头的焊缝有无开焊、变形。如有开焊及时补焊。③钢筋的交叉点用铁丝绑扎结实，必要时，用点焊焊牢。④为保证保护层厚度，在钢筋与模板间设置水泥砂浆垫块，垫块与钢筋扎紧，并互相错开。⑤在浇筑砼前，对已安装好的钢筋及预埋件认真检查，特别对立柱预埋钢筋要认真复核。5、安装侧模；模板采纳新制钢模板，整个系梁的侧模用四块半圆弧钢模加平板钢模组成，侧模安装时，防止模板移位和凸出，可在模板外设立支撑固定。模板安装完毕后，对其平面位置、顶部标高、节点联系及纵横向稳定性进行检查，经监理工程师认可后方可浇筑混凝土。6、浇注砼，并按设计要求控制系梁标高；砼浇筑的施工要求如下：① 严格按监理工程师批准的施工配合比拌制混凝土，每次拌和前对原材料进行含水量测定，以确定每次的实际施工配合比，在施工过程中若出现材料变化则应及时重新确定实际施工配合比。②混凝土采纳拌和场集中拌和，混凝土搅拌运输车运输。③混凝土浇筑前，对第 1 页，共 17 页 发现人 关注人 塑造人下载后可任意编辑模板、钢筋、预...
