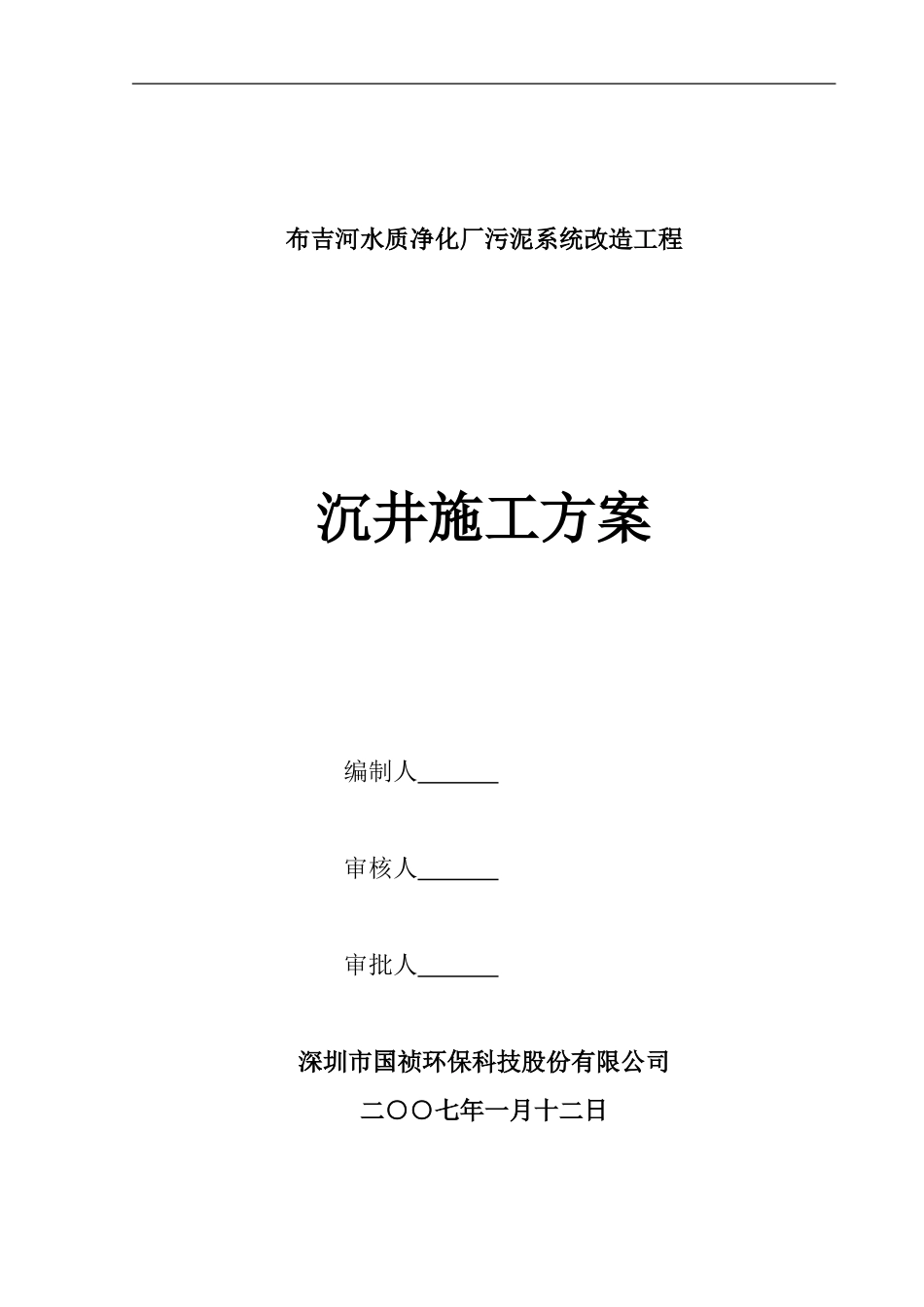

某水质净化厂污泥系统改造工程沉井施工方案_第1页
1/33

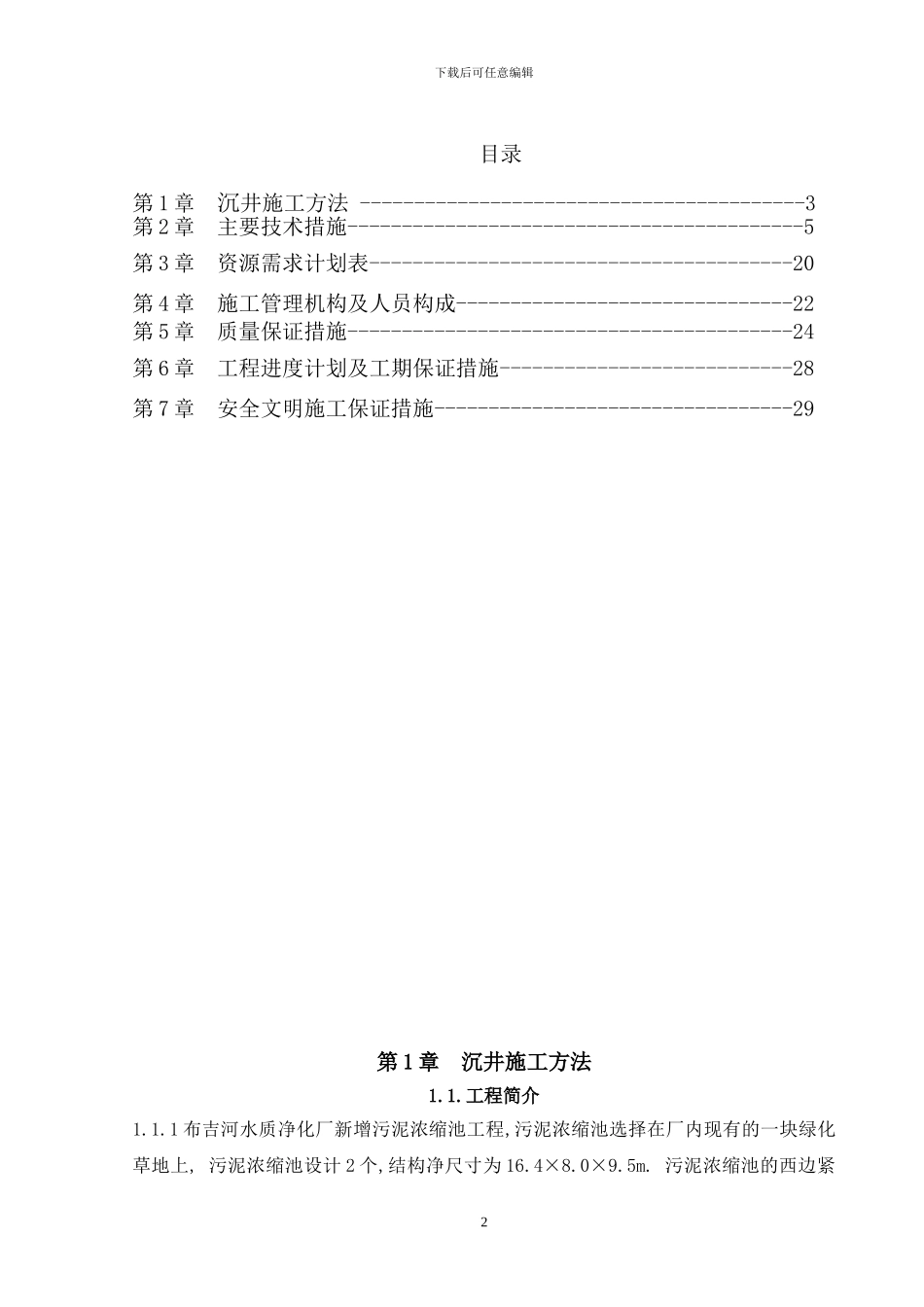

某水质净化厂污泥系统改造工程沉井施工方案_第2页
2/33

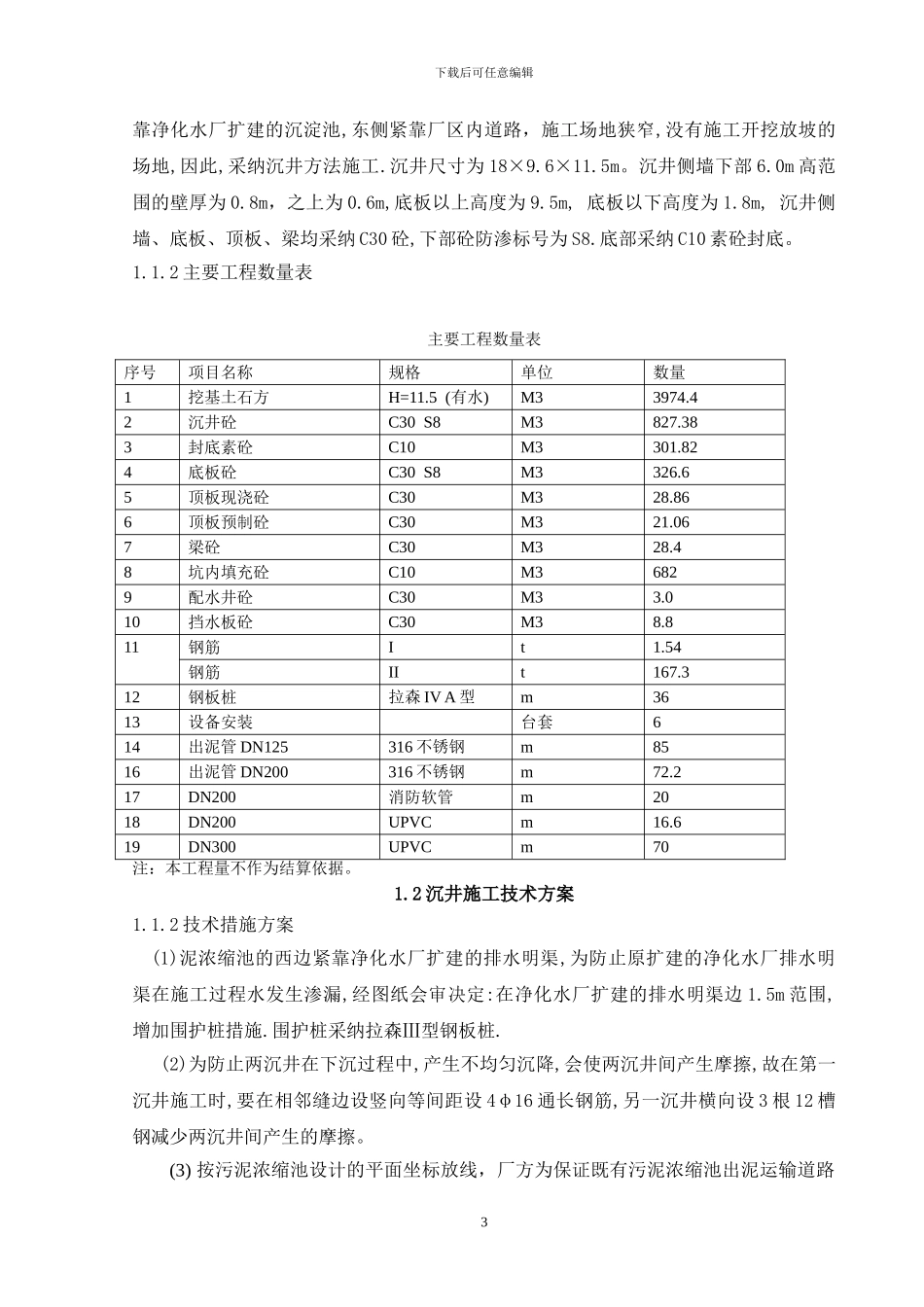

某水质净化厂污泥系统改造工程沉井施工方案_第3页
3/33
布吉河水质净化厂污泥系统改造工程沉井施工方案编制人 审核人 审批人 深圳市国祯环保科技股份有限公司二○○七年一月十二日下载后可任意编辑目录第 1 章 沉井施工方法 -----------------------------------------3第 2 章 主要技术措施------------------------------------------5第 3 章 资源需求计划表---------------------------------------20第 4 章 施工管理机构及人员构成-------------------------------22第 5 章 质量保证措施-----------------------------------------24第 6 章 工程进度计划及工期保证措施---------------------------28第 7 章 安全文明施工保证措施---------------------------------29第 1 章 沉井施工方法1.1.工程简介1.1.1 布吉河水质净化厂新增污泥浓缩池工程,污泥浓缩池选择在厂内现有的一块绿化草地上, 污泥浓缩池设计 2 个,结构净尺寸为 16.4×8.0×9.5m. 污泥浓缩池的西边紧2下载后可任意编辑靠净化水厂扩建的沉淀池,东侧紧靠厂区内道路,施工场地狭窄,没有施工开挖放坡的场地,因此,采纳沉井方法施工.沉井尺寸为 18×9.6×11.5m。沉井侧墙下部 6.0m 高范围的壁厚为 0.8m,之上为 0.6m,底板以上高度为 9.5m, 底板以下高度为 1.8m, 沉井侧墙、底板、顶板、梁均采纳 C30 砼,下部砼防渗标号为 S8.底部采纳 C10 素砼封底。1.1.2 主要工程数量表主要工程数量表序号项目名称规格单位数量1挖基土石方H=11.5 (有水)M33974.42沉井砼C30 S8M3827.383封底素砼C10M3301.824底板砼C30 S8M3326.65顶板现浇砼C30M328.866顶板预制砼C30M321.067梁砼C30M328.48坑内填充砼C10M36829配水井砼C30M33.010挡水板砼C30M38.811钢筋 It1.54钢筋 IIt167.312钢板桩拉森 IV A 型m3613设备安装台套614出泥管 DN125316 不锈钢m8516出泥管 DN200316 不锈钢m72.217DN200消防软管m2018DN200UPVCm16.619DN300UPVCm70注:本工程量不作为结算依据。1.2 沉井施工技术方案1.1.2 技术措施方案(1)泥浓缩池的西边紧靠净化水厂扩建的排水明渠,为防止原扩建的净化水厂排水明渠在施工过程水发生渗漏,经图纸会审决定:在净化水厂扩建的排水明渠边 1.5m 范围,增加围护桩措施.围护桩采纳拉森Ⅲ型钢板桩.(2)为防止两沉井在下沉过程中,产生不均匀沉降,会使两沉井间产生摩擦,故在第一沉井施工时,要在相邻缝边设竖向等间距设 4φ16 通长钢筋,另一沉井横向设 3 根 12 槽钢减少两沉井间产...
