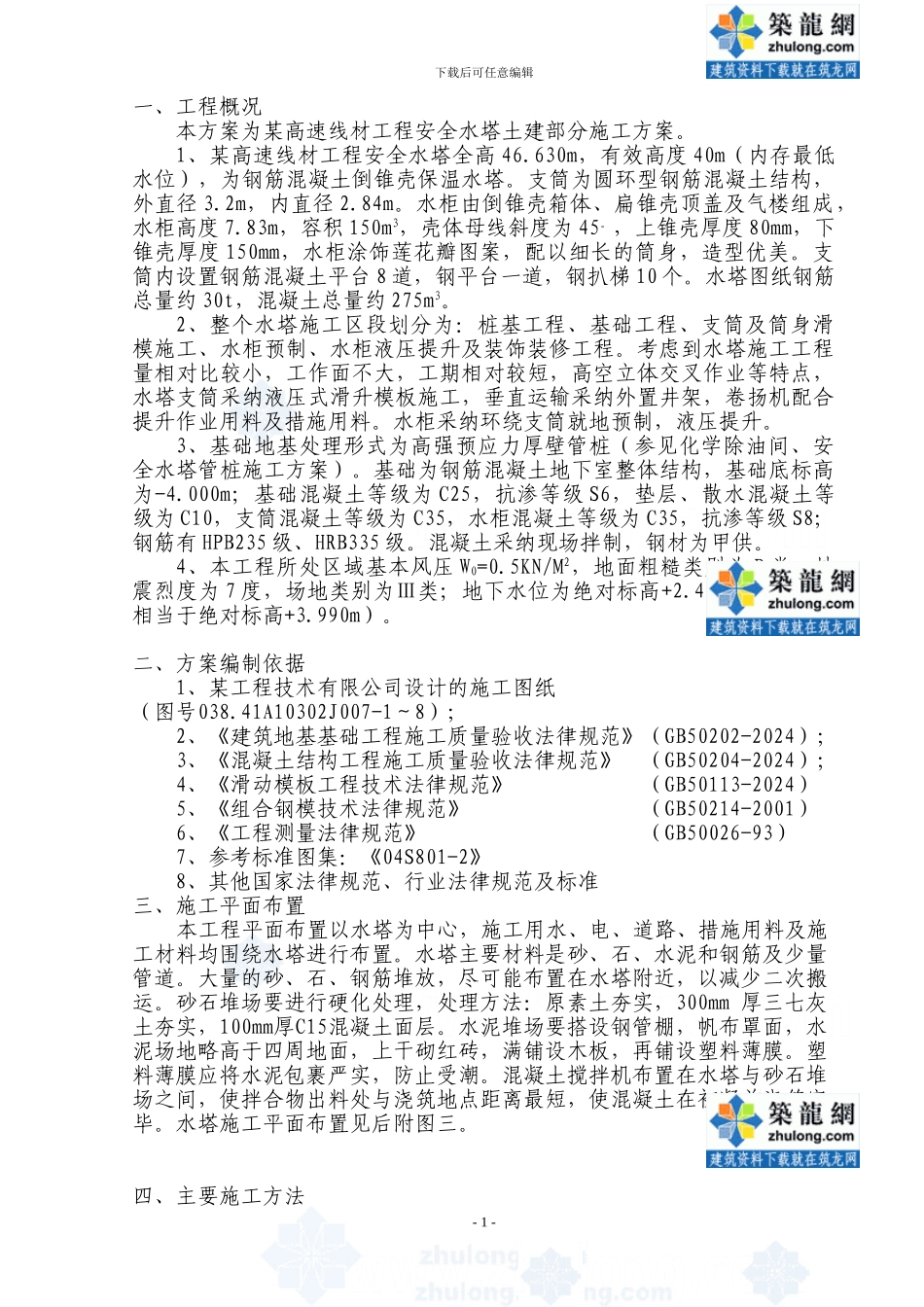

下载后可任意编辑一、工程概况本方案为某高速线材工程安全水塔土建部分施工方案。1、某高速线材工程安全水塔全高 46.630m,有效高度 40m(内存最低水位),为钢筋混凝土倒锥壳保温水塔。支筒为圆环型钢筋混凝土结构,外直径 3.2m,内直径 2.84m。水柜由倒锥壳箱体、扁锥壳顶盖及气楼组成,水柜高度 7.83m,容积 150m3,壳体母线斜度为 45。,上锥壳厚度 80mm,下锥壳厚度 150mm,水柜涂饰莲花瓣图案,配以细长的筒身,造型优美。支筒内设置钢筋混凝土平台 8 道,钢平台一道,钢扒梯 10 个。水塔图纸钢筋总量约 30t,混凝土总量约 275m3。2、整个水塔施工区段划分为:桩基工程、基础工程、支筒及筒身滑模施工、水柜预制、水柜液压提升及装饰装修工程。考虑到水塔施工工程量相对比较小,工作面不大,工期相对较短,高空立体交叉作业等特点,水塔支筒采纳液压式滑升模板施工,垂直运输采纳外置井架,卷扬机配合提升作业用料及措施用料。水柜采纳环绕支筒就地预制,液压提升。3、基础地基处理形式为高强预应力厚壁管桩(参见化学除油间、安全水塔管桩施工方案)。基础为钢筋混凝土地下室整体结构,基础底标高为-4.000m;基础混凝土等级为 C25,抗渗等级 S6,垫层、散水混凝土等级为 C10,支筒混凝土等级为 C35,水柜混凝土等级为 C35,抗渗等级 S8;钢筋有 HPB235 级、HRB335 级。混凝土采纳现场拌制,钢材为甲供。4、本工程所处区域基本风压 W0=0.5KN/M2,地面粗糙类别为 B 类;地震烈度为 7 度,场地类别为Ⅲ类;地下水位为绝对标高+2.400m(±0.000相当于绝对标高+3.990m)。二、方案编制依据1、某工程技术有限公司设计的施工图纸(图号038.41A10302J007-1~8);2、《建筑地基基础工程施工质量验收法律规范》(GB50202-2024);3、《混凝土结构工程施工质量验收法律规范》 (GB50204-2024);4、《滑动模板工程技术法律规范》 (GB50113-2024)5、《组合钢模技术法律规范》 (GB50214-2001)6、《工程测量法律规范》 (GB50026-93)7、参考标准图集:《04S801-2》8、其他国家法律规范、行业法律规范及标准三、施工平面布置本工程平面布置以水塔为中心,施工用水、电、道路、措施用料及施工材料均围绕水塔进行布置。水塔主要材料是砂、石、水泥和钢筋及少量管道。大量的砂、石、钢筋堆放,尽可能布置在水塔附近,以减少二次搬运。砂石堆场要进行硬化处理,处理方法:原素土夯实,300mm 厚三七灰土夯实,100mm厚C1...
