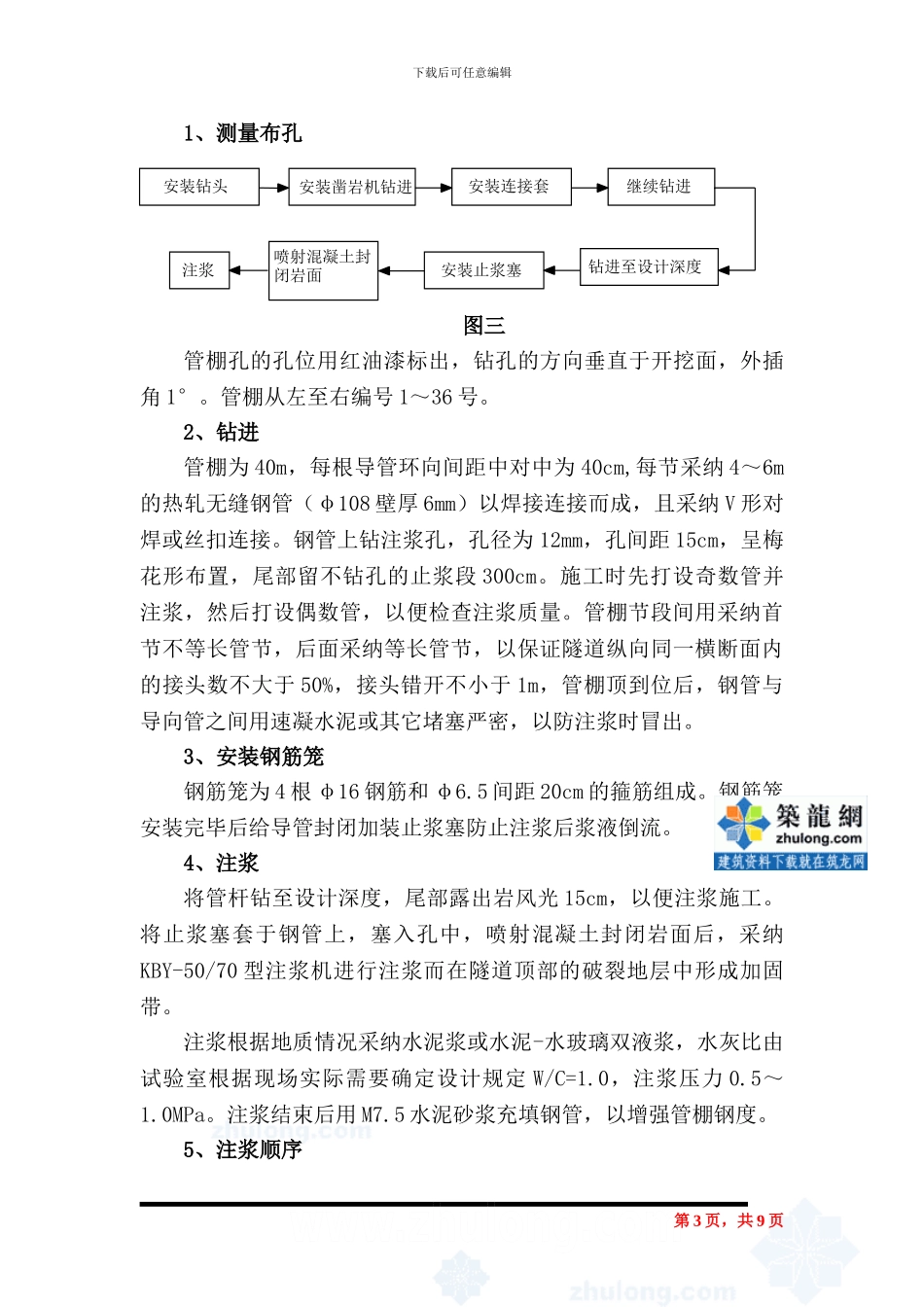

某隧道进口大管棚施工方案-secret_第1页
1/9

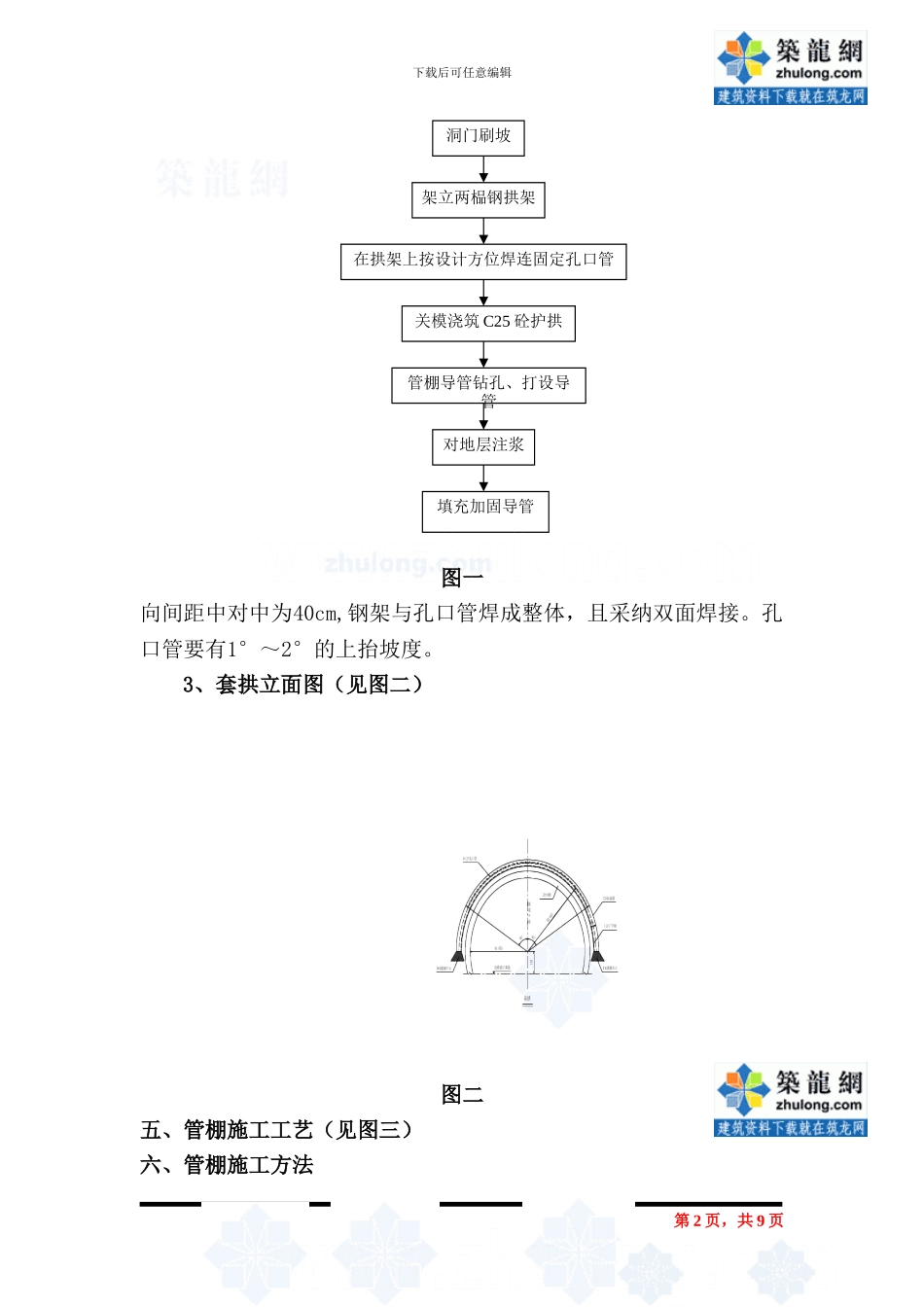

某隧道进口大管棚施工方案-secret_第2页
2/9
某隧道进口大管棚施工方案-secret_第3页
3/9

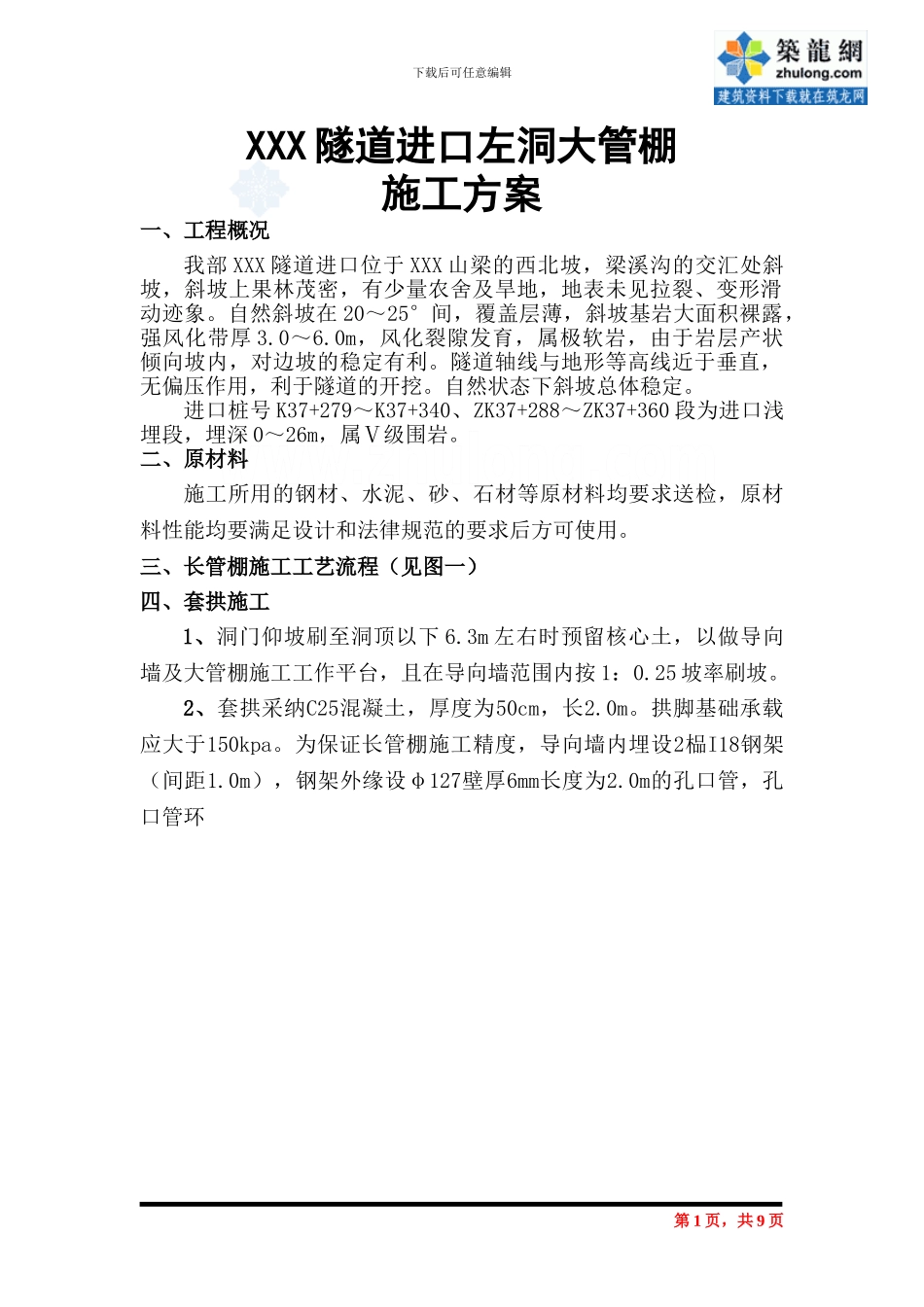

下载后可任意编辑XXX 隧道进口左洞大管棚施工方案一、工程概况我部 XXX 隧道进口位于 XXX 山梁的西北坡,梁溪沟的交汇处斜坡,斜坡上果林茂密,有少量农舍及旱地,地表未见拉裂、变形滑动迹象。自然斜坡在 20~25°间,覆盖层薄,斜坡基岩大面积裸露,强风化带厚 3.0~6.0m,风化裂隙发育,属极软岩,由于岩层产状倾向坡内,对边坡的稳定有利。隧道轴线与地形等高线近于垂直,无偏压作用,利于隧道的开挖。自然状态下斜坡总体稳定。进口桩号 K37+279~K37+340、ZK37+288~ZK37+360 段为进口浅埋段,埋深 0~26m,属Ⅴ级围岩。二、原材料施工所用的钢材、水泥、砂、石材等原材料均要求送检,原材料性能均要满足设计和法律规范的要求后方可使用。三、长管棚施工工艺流程(见图一)四、套拱施工1、洞门仰坡刷至洞顶以下 6.3m 左右时预留核心土,以做导向墙及大管棚施工工作平台,且在导向墙范围内按 1:0.25 坡率刷坡。2、套拱采纳C25混凝土,厚度为50cm,长2.0m。拱脚基础承载应大于150kpa。为保证长管棚施工精度,导向墙内埋设2榀I18钢架(间距1.0m),钢架外缘设φ127壁厚6mm长度为2.0m的孔口管,孔口管环第 1 页,共 9 页下载后可任意编辑图一向间距中对中为40cm,钢架与孔口管焊成整体,且采纳双面焊接。孔口管要有1°~2°的上抬坡度。3、套拱立面图(见图二)图二五、管棚施工工艺(见图三)六、管棚施工方法第 2 页,共 9 页洞门刷坡架立两榀钢拱架在拱架上按设计方位焊连固定孔口管关模浇筑 C25 砼护拱管棚导管钻孔、打设导管对地层注浆填充加固导管下载后可任意编辑1、测量布孔图三管棚孔的孔位用红油漆标出,钻孔的方向垂直于开挖面,外插角 1°。管棚从左至右编号 1~36 号。2、钻进管棚为 40m,每根导管环向间距中对中为 40cm,每节采纳 4~6m的热轧无缝钢管(φ108 壁厚 6mm)以焊接连接而成,且采纳 V 形对焊或丝扣连接。钢管上钻注浆孔,孔径为 12mm,孔间距 15cm,呈梅花形布置,尾部留不钻孔的止浆段 300cm。施工时先打设奇数管并注浆,然后打设偶数管,以便检查注浆质量。管棚节段间用采纳首节不等长管节,后面采纳等长管节,以保证隧道纵向同一横断面内的接头数不大于 50%,接头错开不小于 1m,管棚顶到位后,钢管与导向管之间用速凝水泥或其它堵塞严密,以防注浆时冒出。3、安装钢筋笼钢筋笼为 4 根 φ16 钢筋和 φ6.5 间距 20cm 的箍筋组成。钢筋笼安装完毕后给导管封闭加装止浆...
