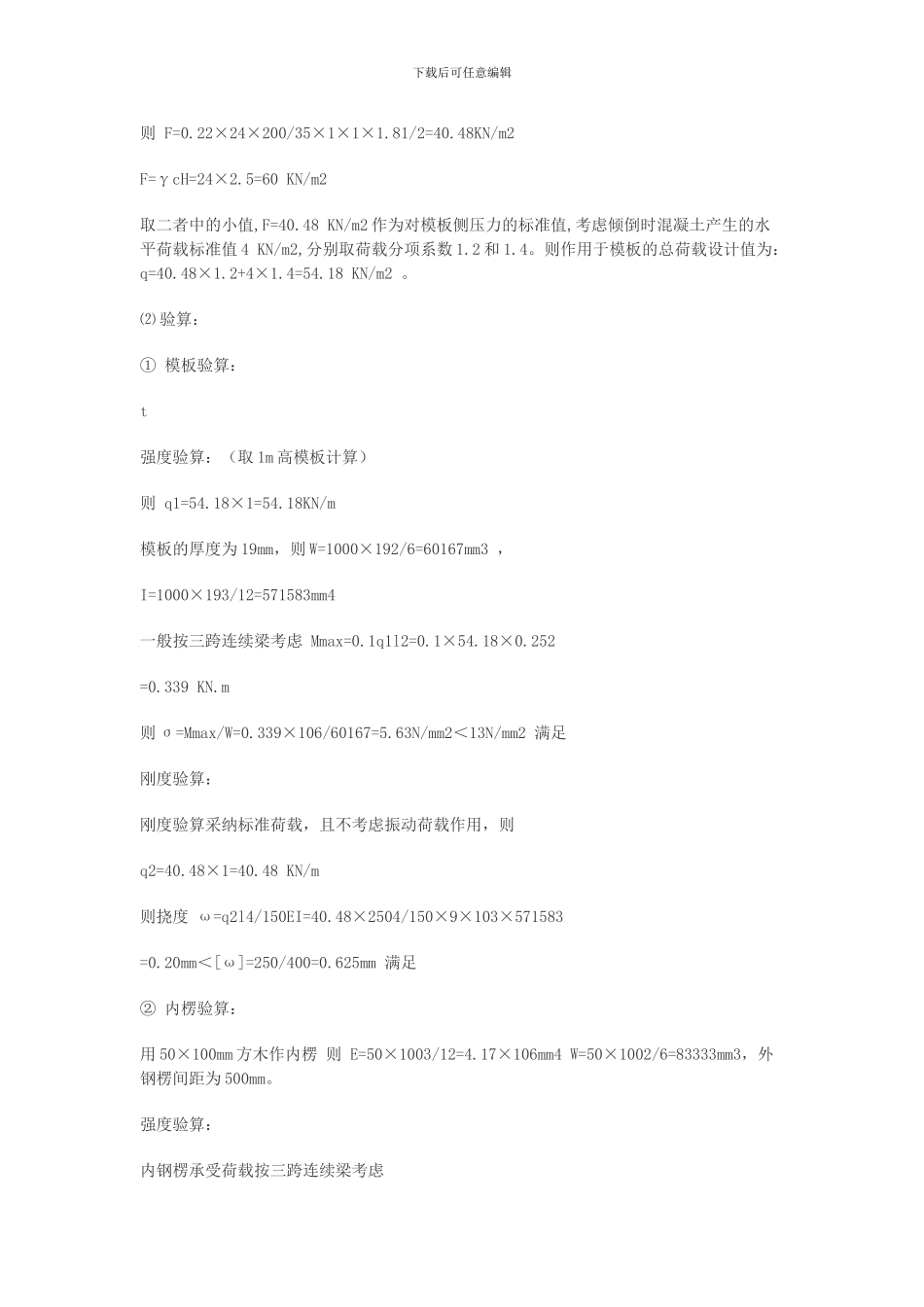

下载后可任意编辑某高层建筑模板施工方案工程概况： 1.公安交通指挥中心大楼，地上二十三层，地下一层，建筑物总高为 92.85 米。工程造价为 7909 万元，总建筑面积为 31997.4m2，其中地上建筑面积为 27252.5m2，地下面积为4744.9m2，占地面积为 2641.8m2。±0.000，相当于黄海高程 7.95 米。 结构类型为一类高层建筑，框剪结构、框架结构，合同工期 645 天，开工日期为 2002 年 12月 29 日，计划竣工日期为 2004 年 10 月 2 日。合同质量等级为市优良。 2.本模板工程：剪力墙、矩形柱采纳木胶合板：1830×915×19，松木方：2000×95×50；圆形柱采纳定型圆弧钢模型，同时采纳松木板加工配制定型模；梁、板模采纳木胶合板及木方。模型支撑体系为钢管满堂脚手架；核心筒采纳木胶合板拼装大模型；楼梯底模采纳木胶合板，踏步侧模采纳松木板 50 厚；厨房、卫生间、走道等与楼层的高差用木方栏挡。 二、模板工程材料要求： 模板工程所需用的材料，选用材质较好的进场，必须要求作相应的检测，木胶合板要作试验后，达到合格要求后方允许使用。松木方、钢管、扣件、松木板、定型模型材料、PVC塑料穿墙管、穿墙对拉螺栓、脱模剂、山型卡等应符合有关验收标准规定。 三、模板计算： 柱模板计算： www.667e.com柱截面取 1100×1100，混凝土浇筑时温度为 20℃，混凝土重力密度 γc=24KN/m3，实行分节浇筑混凝土，每节浇筑高度 2m，浇筑速度 v=2m/h。柱模板用 19 厚胶合板，内楞用φ48×3.5 钢管，间距@300，横向间距为@500，对拉螺栓每两面距@500 设置。 经验算，柱模板满足强度和刚度要求（计算过程略）。 墙模板计算： 墙厚取 400mm 计算。墙模板用 19 厚胶合板，内楞采纳 50×100mm 方木沿墙高竖向布置，间距 250mm，外楞采纳两根并排钢管，间距为 500mm，对拉螺栓采纳 φ12 钢筋，间距500×500mm。第一排外楞（螺栓）距楼（地）面小于 300mm。混凝土实行分节浇筑，每节浇筑高度 2.5m，混凝土浇筑速度为 1.8m/h，浇筑时温度为 20℃。 ⑴ 荷载计算 墙木模受到的侧压力为： 由 F=0.22γc（200/T+15）β1β2 v1/2 取 β1=β2=1.0 下载后可任意编辑则 F=0.22×24×200/35×1×1×1.81/2=40.48KN/m2 F=γcH=24×2.5=60 KN/m2 取二者中的小值,F=40.48 KN/m2 作为对模板侧压力的标准值,考虑倾倒时混凝土产生的水平荷载标准值 4 KN/m2,分别取荷载分项系数 1.2 和 1.4。则作用于模板...
