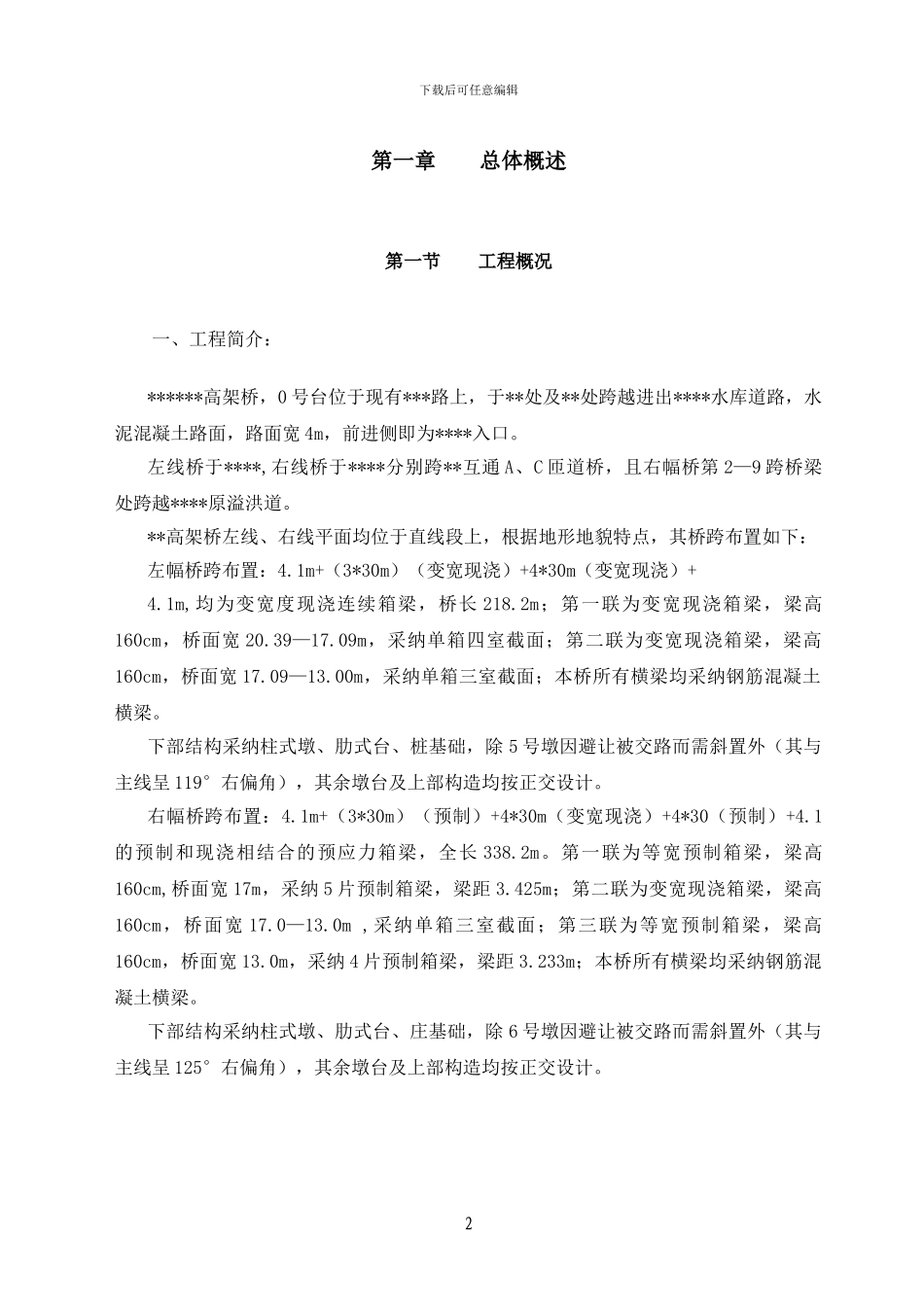

下载后可任意编辑目 录 表1下载后可任意编辑第一章 总体概述第一节 工程概况一、工程简介：******高架桥，0 号台位于现有***路上，于**处及**处跨越进出****水库道路，水泥混凝土路面，路面宽 4m，前进侧即为****入口。左线桥于****,右线桥于****分别跨**互通 A、C 匝道桥，且右幅桥第 2—9 跨桥梁处跨越****原溢洪道。**高架桥左线、右线平面均位于直线段上，根据地形地貌特点，其桥跨布置如下：左幅桥跨布置：4.1m+（3*30m）（变宽现浇）+4*30m（变宽现浇）+4.1m,均为变宽度现浇连续箱梁，桥长 218.2m；第一联为变宽现浇箱梁，梁高160cm，桥面宽 20.39—17.09m，采纳单箱四室截面；第二联为变宽现浇箱梁，梁高160cm，桥面宽 17.09—13.00m，采纳单箱三室截面；本桥所有横梁均采纳钢筋混凝土横梁。下部结构采纳柱式墩、肋式台、桩基础，除 5 号墩因避让被交路而需斜置外（其与主线呈 119°右偏角），其余墩台及上部构造均按正交设计。右幅桥跨布置：4.1m+（3*30m）（预制）+4*30m（变宽现浇）+4*30（预制）+4.1的预制和现浇相结合的预应力箱梁，全长 338.2m。第一联为等宽预制箱梁，梁高160cm,桥面宽 17m，采纳 5 片预制箱梁，梁距 3.425m；第二联为变宽现浇箱梁，梁高160cm，桥面宽 17.0—13.0m ,采纳单箱三室截面；第三联为等宽预制箱梁，梁高160cm，桥面宽 13.0m，采纳 4 片预制箱梁，梁距 3.233m；本桥所有横梁均采纳钢筋混凝土横梁。下部结构采纳柱式墩、肋式台、庄基础，除 6 号墩因避让被交路而需斜置外（其与主线呈 125°右偏角），其余墩台及上部构造均按正交设计。2下载后可任意编辑二、地质情况：桥址的地层自上而下分布为：素填土、粉质粘土、中系砂、粉质粘土、淤泥、全风化黑云母二长花岗岩、砂状强风化黑云母二长花岗岩、中风化黑云母二长花岗岩。据钻孔水质分析结果，该地下水对砼有弱腐蚀性。三、水文地质条件：地下水类型主要为第四系孔隙水、基岩裂隙水，水量较丰富，埋深较浅，一般在地面以下 1.3~1.8m，由地表水及大气降水补给。地表水和地下水均无侵蚀性，混凝土结构碳化环境条件为 T2 等级。四、施工条件：1、交通条件：利用**，在路基边红线内修建一条临时便道，以便施工使用。2、材料供应条件：经我单位进行市场调查，当地的碎石、砂储量丰富，质量可靠，可以满足工程施工需要。水泥、钢筋等由发包人采购，项目区距离市镇较近，其他材料均可就近采购。3、水、电、通讯：施工现场附近有...
