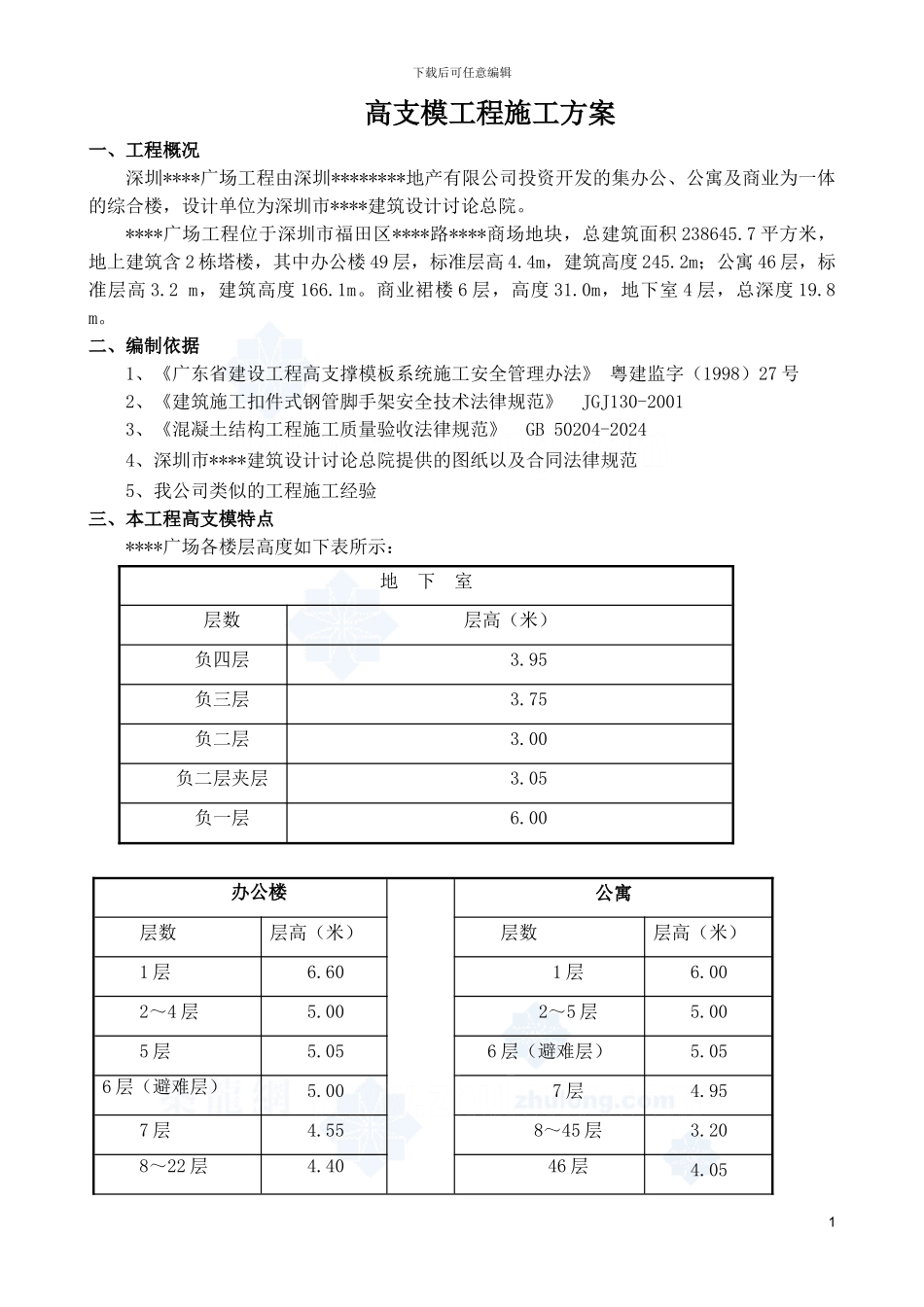

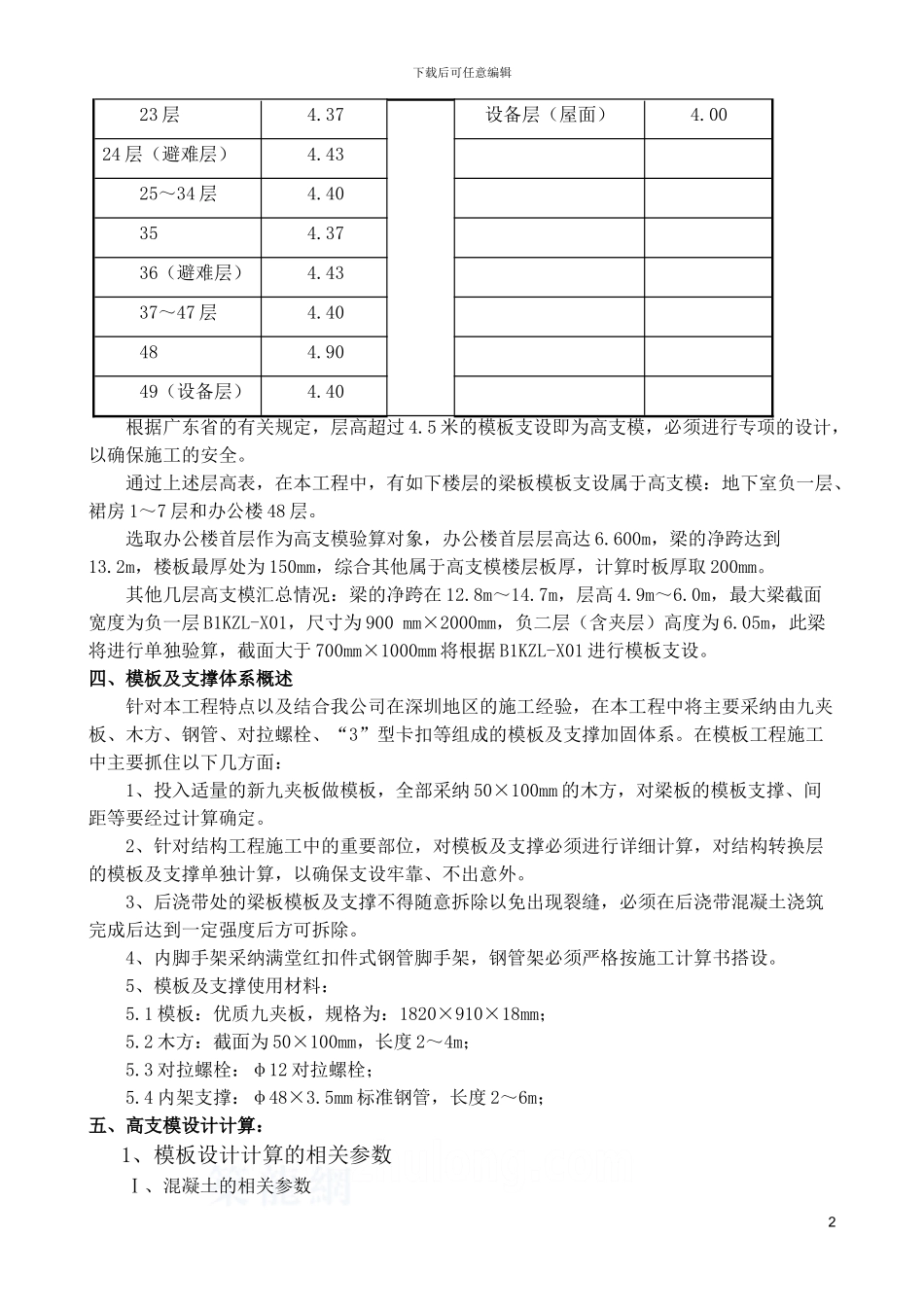

下载后可任意编辑高支模工程施工方案一、工程概况深圳****广场工程由深圳********地产有限公司投资开发的集办公、公寓及商业为一体的综合楼，设计单位为深圳市****建筑设计讨论总院。****广场工程位于深圳市福田区****路****商场地块，总建筑面积 238645.7 平方米，地上建筑含 2 栋塔楼，其中办公楼 49 层，标准层高 4.4m，建筑高度 245.2m；公寓 46 层，标准层高 3.2 m，建筑高度 166.1m。商业裙楼 6 层，高度 31.0m，地下室 4 层，总深度 19.8 m。二、编制依据 1、《广东省建设工程高支撑模板系统施工安全管理办法》 粤建监字（1998）27 号2、《建筑施工扣件式钢管脚手架安全技术法律规范》 JGJ130-20013、《混凝土结构工程施工质量验收法律规范》 GB 50204-20244、深圳市****建筑设计讨论总院提供的图纸以及合同法律规范5、我公司类似的工程施工经验三、本工程高支模特点 ****广场各楼层高度如下表所示：地 下 室层数层高（米）负四层3.95负三层3.75负二层3.00负二层夹层3.05负一层6.00 办公楼公寓层数层高（米）层数层高（米）1 层6.601 层6.002～4 层5.002～5 层5.005 层5.056 层（避难层）5.056 层（避难层）5.007 层4.957 层4.558～45 层3.208～22 层4.4046 层4.05 1下载后可任意编辑23 层4.37设备层（屋面）4.0024 层（避难层）4.4325～34 层4.40354.3736（避难层）4.4337～47 层4.40484.9049（设备层）4.40根据广东省的有关规定，层高超过 4.5 米的模板支设即为高支模，必须进行专项的设计，以确保施工的安全。通过上述层高表，在本工程中，有如下楼层的梁板模板支设属于高支模：地下室负一层、裙房 1～7 层和办公楼 48 层。选取办公楼首层作为高支模验算对象，办公楼首层层高达 6.600m，梁的净跨达到13.2m，楼板最厚处为 150mm，综合其他属于高支模楼层板厚，计算时板厚取 200mm。其他几层高支模汇总情况：梁的净跨在 12.8m～14.7m，层高 4.9m～6.0m，最大梁截面宽度为负一层 B1KZL-X01，尺寸为 900 mm×2000mm，负二层（含夹层）高度为 6.05m，此梁将进行单独验算，截面大于 700mm×1000mm 将根据 B1KZL-X01 进行模板支设。四、模板及支撑体系概述针对本工程特点以及结合我公司在深圳地区的施工经验，在本工程中将主要采纳由九夹板、木方、钢管、对拉螺栓、“3”型卡扣等组成的模板及支撑加固体系。在模板工程施工中主要抓住以下几方面：1、投入适量的新九夹板做模...
