格构式井架施工方案VIP免费

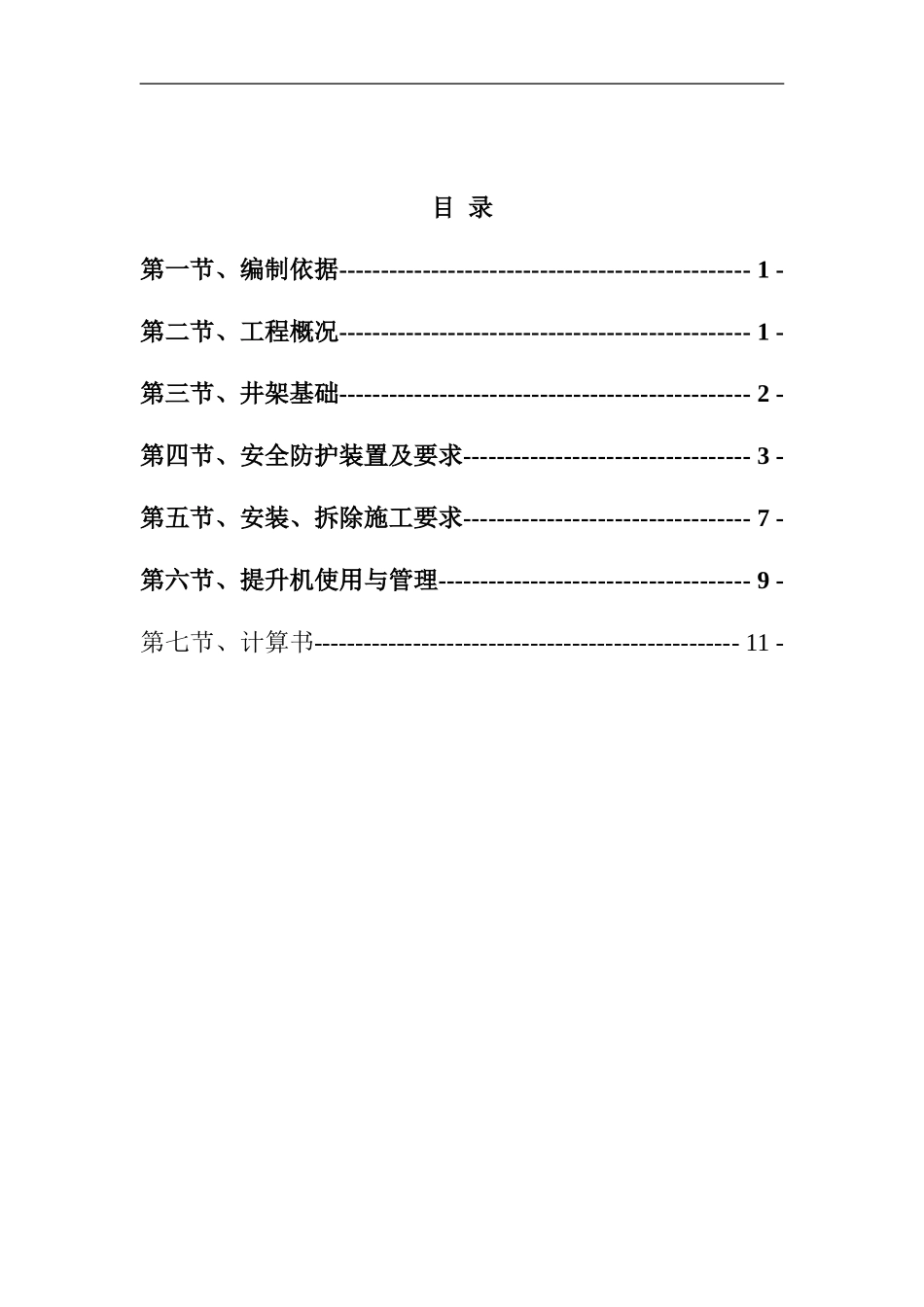

格构式井架施工方案_第1页
1/27

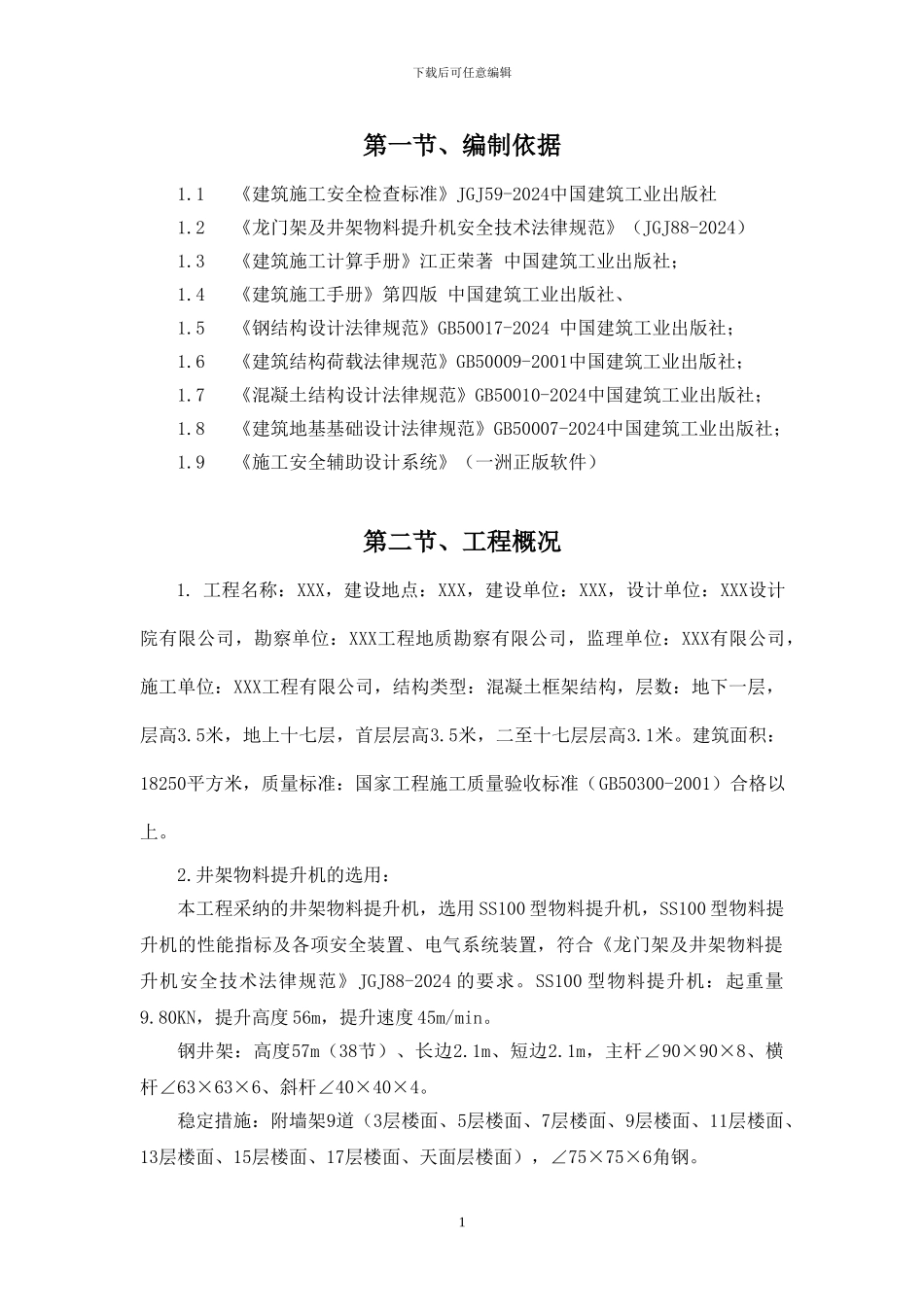

格构式井架施工方案_第2页
2/27

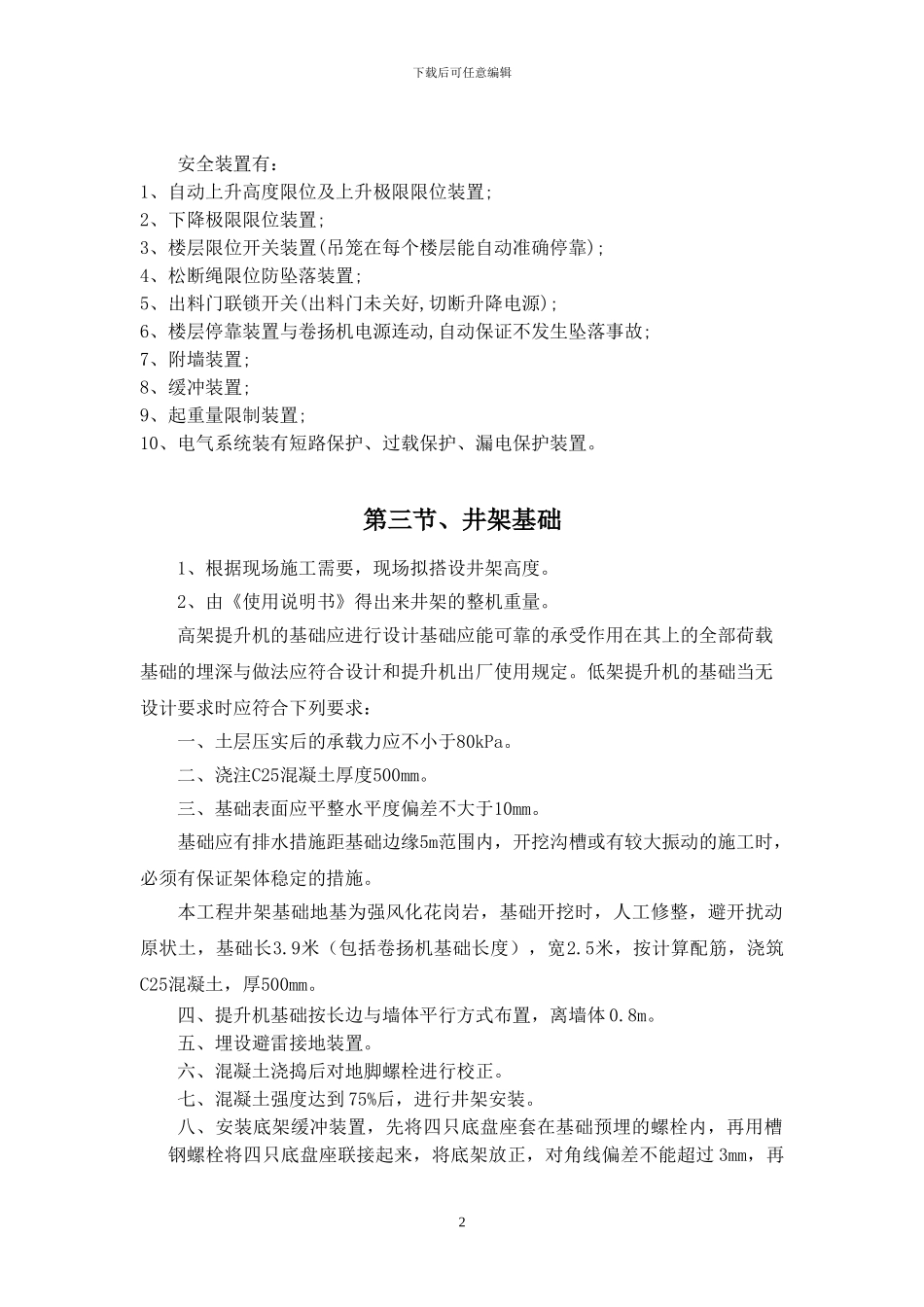

格构式井架施工方案_第3页
3/27
目 录第一节、编制依据------------------------------------------------- 1 -第二节、工程概况------------------------------------------------- 1 -第三节、井架基础------------------------------------------------- 2 -第四节、安全防护装置及要求---------------------------------- 3 -第五节、安装、拆除施工要求---------------------------------- 7 -第六节、提升机使用与管理------------------------------------- 9 -第七节、计算书--------------------------------------------------- 11 -下载后可任意编辑第一节、编制依据1.1 《建筑施工安全检查标准》JGJ59-2024中国建筑工业出版社1.2 《龙门架及井架物料提升机安全技术法律规范》(JGJ88-2024) 1.3 《建筑施工计算手册》江正荣著 中国建筑工业出版社;1.4 《建筑施工手册》第四版 中国建筑工业出版社、1.5 《钢结构设计法律规范》GB50017-2024 中国建筑工业出版社;1.6 《建筑结构荷载法律规范》GB50009-2001中国建筑工业出版社;1.7 《混凝土结构设计法律规范》GB50010-2024中国建筑工业出版社;1.8 《建筑地基基础设计法律规范》GB50007-2024中国建筑工业出版社;1.9 《施工安全辅助设计系统》(一洲正版软件)第二节、工程概况1. 工程名称:XXX,建设地点:XXX,建设单位:XXX,设计单位:XXX设计院有限公司,勘察单位:XXX工程地质勘察有限公司,监理单位:XXX有限公司,施工单位:XXX工程有限公司,结构类型:混凝土框架结构,层数:地下一层,层高3.5米,地上十七层,首层层高3.5米,二至十七层层高3.1米。建筑面积:18250平方米,质量标准:国家工程施工质量验收标准(GB50300-2001)合格以上。2.井架物料提升机的选用: 本工程采纳的井架物料提升机,选用 SS100 型物料提升机,SS100 型物料提升机的性能指标及各项安全装置、电气系统装置,符合《龙门架及井架物料提升机安全技术法律规范》JGJ88-2024 的要求。SS100 型物料提升机:起重量9.80KN,提升高度 56m,提升速度 45m/min。 钢井架:高度57m(38节)、长边2.1m、短边2.1m,主杆∠90×90×8、横杆∠63×63×6、斜杆∠40×40×4。稳定措施:附墙架9道(3层楼面、5层楼面、7层楼面、9层楼面、11层楼面、13层楼面、15层楼面、17层楼面、天面层楼面),∠75×75×6角钢。1下载后可任意编辑安全装置有: 1、自动上升高度限位及上升极限限位装置; 2、下降极限限位装置;...
