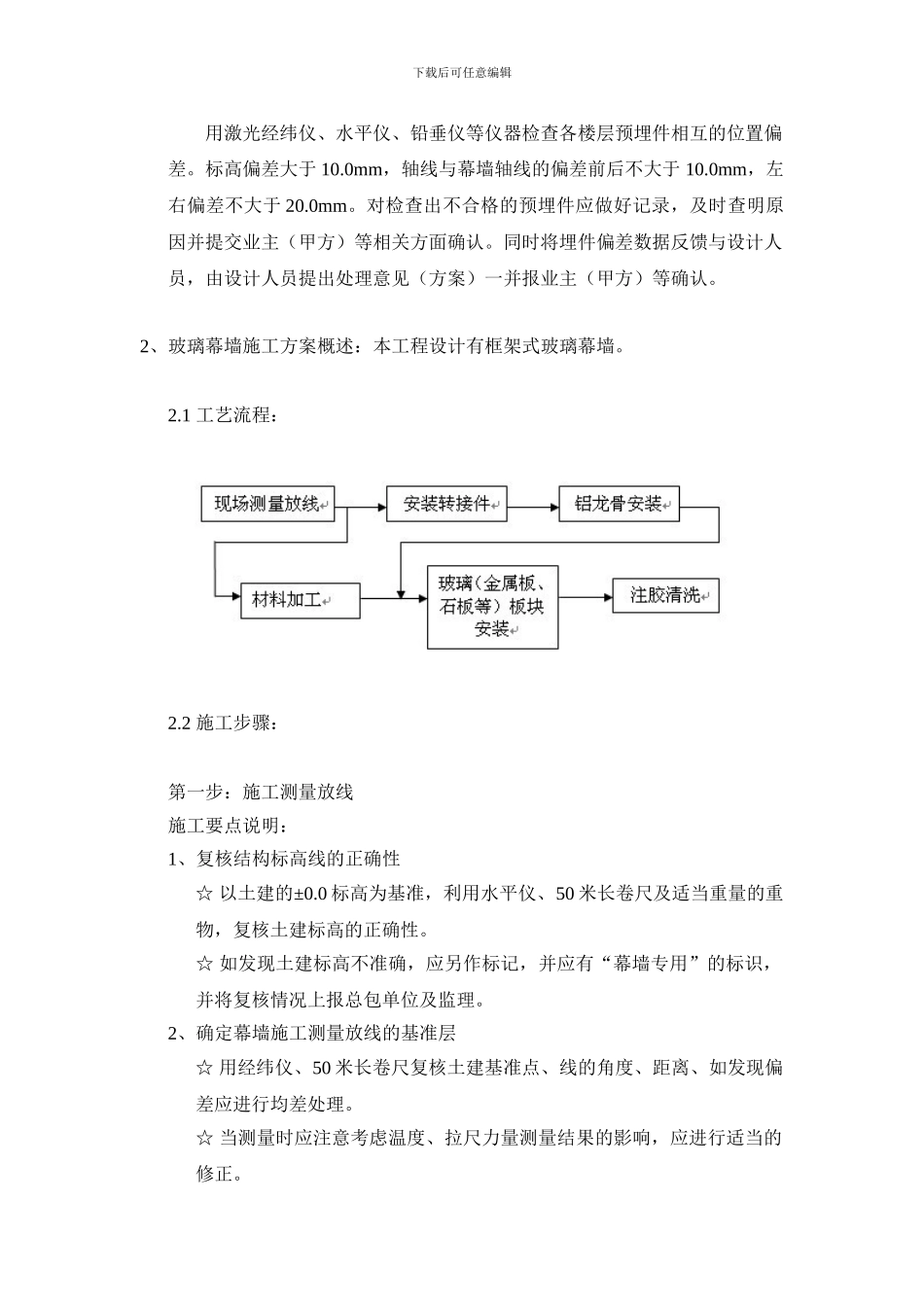

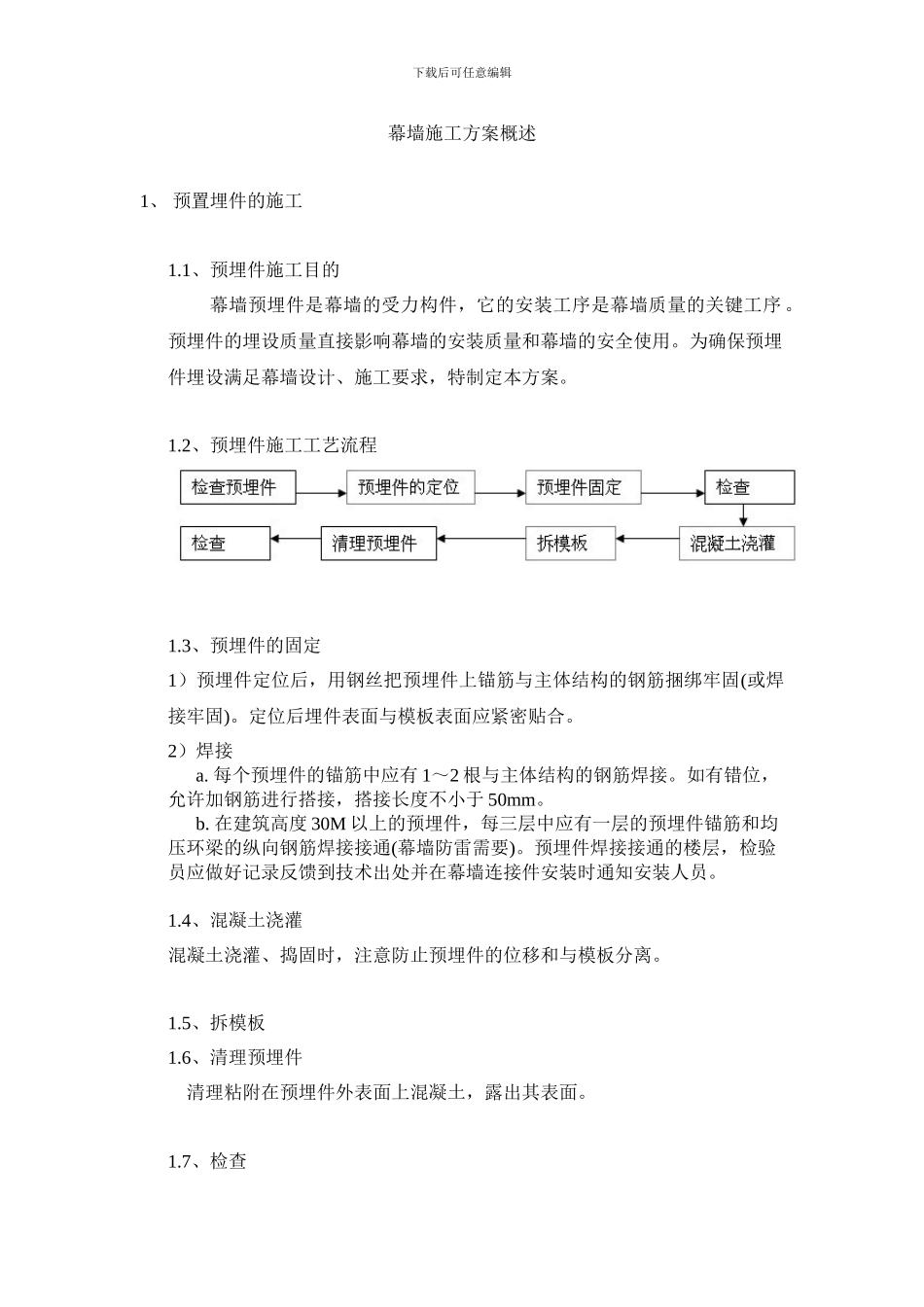

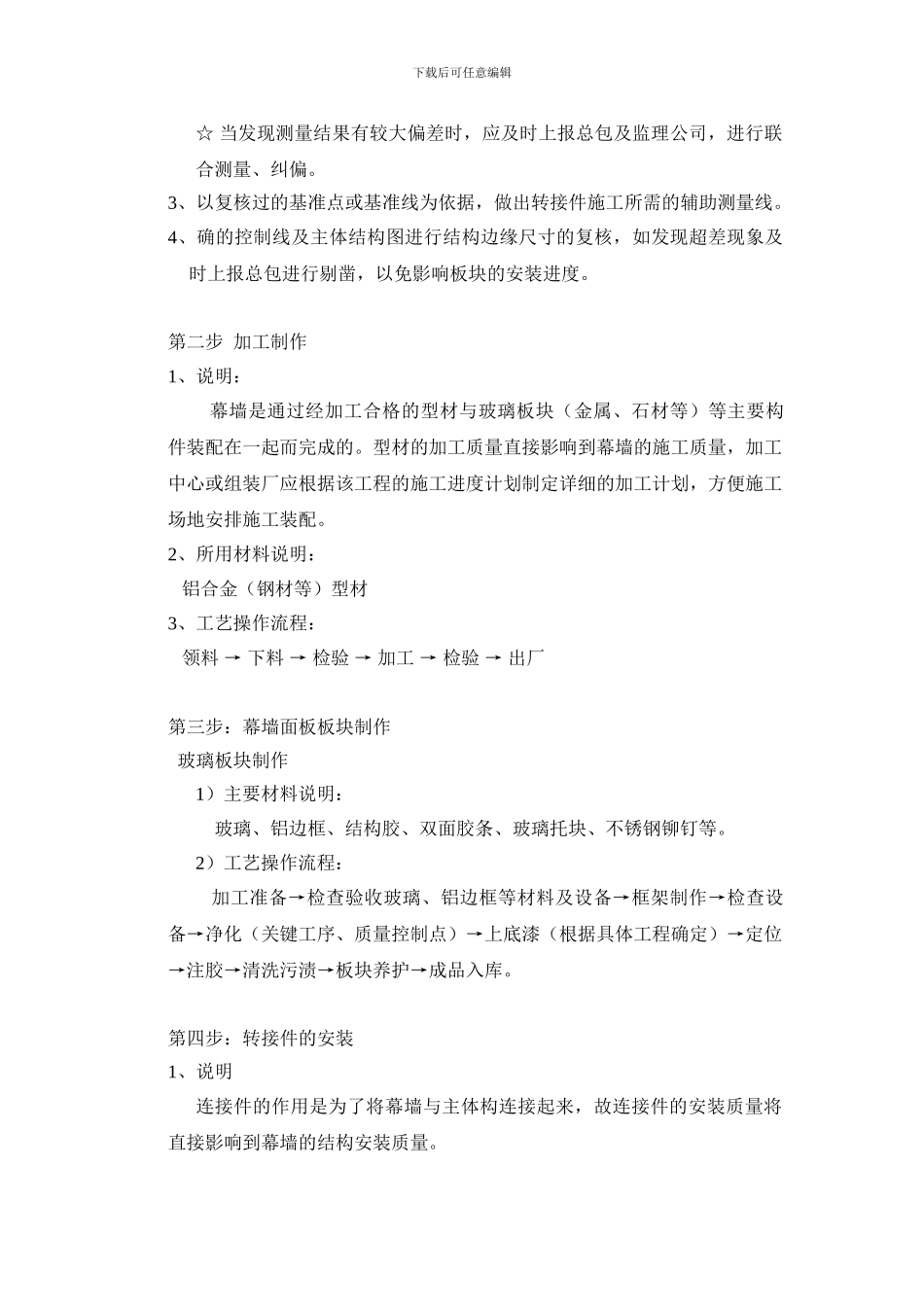

下载后可任意编辑幕墙施工方案概述1、 预置埋件的施工1.1、预埋件施工目的 幕墙预埋件是幕墙的受力构件，它的安装工序是幕墙质量的关键工序 。预埋件的埋设质量直接影响幕墙的安装质量和幕墙的安全使用。为确保预埋件埋设满足幕墙设计、施工要求，特制定本方案。1.2、预埋件施工工艺流程1.3、预埋件的固定1）预埋件定位后，用钢丝把预埋件上锚筋与主体结构的钢筋捆绑牢固(或焊接牢固)。定位后埋件表面与模板表面应紧密贴合。2）焊接 a. 每个预埋件的锚筋中应有 1～2 根与主体结构的钢筋焊接。如有错位，允许加钢筋进行搭接，搭接长度不小于 50mm。 b. 在建筑高度 30M 以上的预埋件，每三层中应有一层的预埋件锚筋和均压环梁的纵向钢筋焊接接通(幕墙防雷需要)。预埋件焊接接通的楼层，检验员应做好记录反馈到技术出处并在幕墙连接件安装时通知安装人员。1.4、混凝土浇灌混凝土浇灌、捣固时，注意防止预埋件的位移和与模板分离。 1.5、拆模板 1.6、清理预埋件 清理粘附在预埋件外表面上混凝土，露出其表面。1.7、检查 下载后可任意编辑用激光经纬仪、水平仪、铅垂仪等仪器检查各楼层预埋件相互的位置偏差。标高偏差大于 10.0mm，轴线与幕墙轴线的偏差前后不大于 10.0mm，左右偏差不大于 20.0mm。对检查出不合格的预埋件应做好记录，及时查明原因并提交业主（甲方）等相关方面确认。同时将埋件偏差数据反馈与设计人员，由设计人员提出处理意见（方案）一并报业主（甲方）等确认。2、玻璃幕墙施工方案概述：本工程设计有框架式玻璃幕墙。2.1 工艺流程：2.2 施工步骤：第一步：施工测量放线施工要点说明：1、复核结构标高线的正确性☆ 以土建的±0.0 标高为基准，利用水平仪、50 米长卷尺及适当重量的重物，复核土建标高的正确性。☆ 如发现土建标高不准确，应另作标记，并应有“幕墙专用”的标识，并将复核情况上报总包单位及监理。2、确定幕墙施工测量放线的基准层☆ 用经纬仪、50 米长卷尺复核土建基准点、线的角度、距离、如发现偏差应进行均差处理。☆ 当测量时应注意考虑温度、拉尺力量测量结果的影响，应进行适当的修正。下载后可任意编辑☆ 当发现测量结果有较大偏差时，应及时上报总包及监理公司，进行联合测量、纠偏。3、以复核过的基准点或基准线为依据，做出转接件施工所需的辅助测量线。4、确的控制线及主体结构图进行结构边缘尺寸的复核，如发现超差现象及时上报总包进行剔凿，以免影响板块的安装进度。第二...
