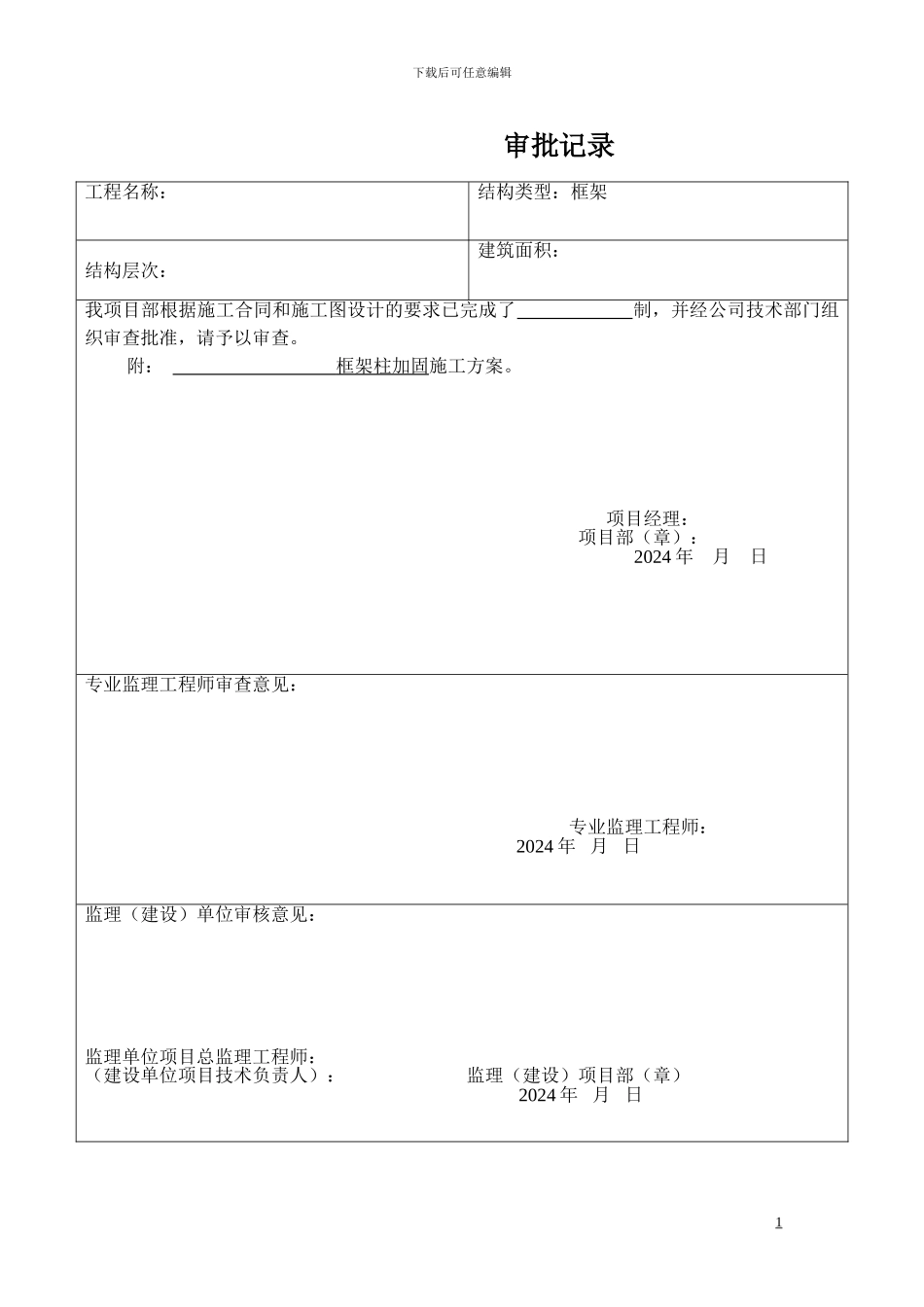

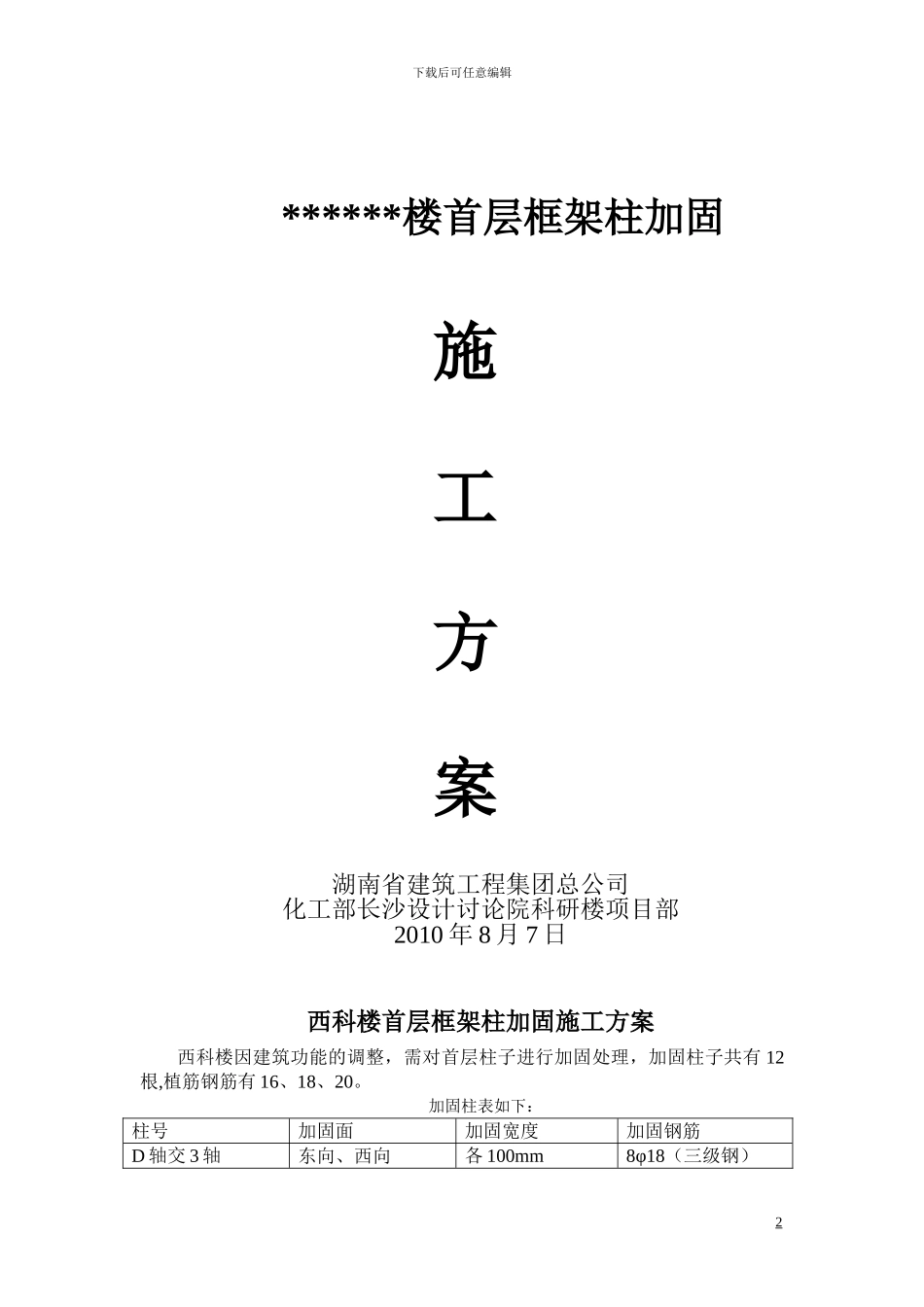

下载后可任意编辑审批记录 1工程名称：结构类型：框架结构层次：建筑面积：我项目部根据施工合同和施工图设计的要求已完成了 制，并经公司技术部门组织审查批准，请予以审查。附： 框架柱加固 施工方案。项目经理：项目部（章）：2024 年 月 日专业监理工程师审查意见：专业监理工程师： 2024 年 月 日监理（建设）单位审核意见：监理单位项目总监理工程师： （建设单位项目技术负责人）： 监理（建设）项目部（章） 2024 年 月 日下载后可任意编辑 ******楼首层框架柱加固施工方案湖南省建筑工程集团总公司化工部长沙设计讨论院科研楼项目部2010 年 8 月 7 日西科楼首层框架柱加固施工方案西科楼因建筑功能的调整，需对首层柱子进行加固处理，加固柱子共有 12根,植筋钢筋有 16、18、20。加固柱表如下：柱号加固面加固宽度加固钢筋D 轴交 3 轴东向、西向各 100mm8φ18（三级钢）2下载后可任意编辑D 轴交 4 轴东向、西向各 100mm8φ18（三级钢）D 轴交 5 轴东向、西向各 100mm8φ18（三级钢）D 轴交 6 轴东向、西向各 100mm8φ18（三级钢）D 轴交 8 轴东向、西向各 100mm8φ18（三级钢）B 轴交 3 轴南向150mm6φ18（三级钢）箍筋 φ8@100/200B 轴交 4 轴南向150mm4φ18（三级钢）箍筋 φ8@100/200B 轴交 5 轴南向150mm5φ18（三级钢）箍筋 φ8@100/200B 轴交 6 轴南向150mm4φ18（三级钢）箍筋 φ8@100B 轴交 8 轴南向150mm4φ20（三级钢）箍筋 φ8@100/200A 轴交 6 轴东向、西向各 100mm6φ20（三级钢）箍筋 φ8@100/200A 轴交 8 轴东向、西向各 100mm6φ16（三级钢）箍筋 φ8@100/200工艺流程: 定位→柱、梁表面凿毛 →钻孔 → 清孔 → 钢材除锈 → 锚固胶配制 → 植筋 → 固化、保护 → 检验→焊接箍筋→浇筑砼。1.定位1.1.每根柱子东、西两边各挖土 30cm 宽，部分柱子南向挖土 60cm 宽，均挖至基础承台上表面。1.2 按设计要求标示钻孔位置、型号，假如基材上存在受力钢筋，钻孔位置可适当调整，但均宜植在箍筋内侧或分布筋内侧。2、柱、梁表面凿毛用小电锤将柱子表面凿毛,柱四个角各凿 10cm,将箍筋凿出,以便焊接，柱子与梁相交面需将梁凿毛。3.钻孔3.1.钻孔宜用电锤或风钻成孔，如遇钢筋宜调整孔位避开。如采纳钻石钻孔机成孔，钻孔内碎屑应用洁净水冲洗洁净，并晾晒至干燥。3.2.钻孔孔径 d+4∽8mm(小直径钢筋取低值，大直径钢筋取高值，d ...
