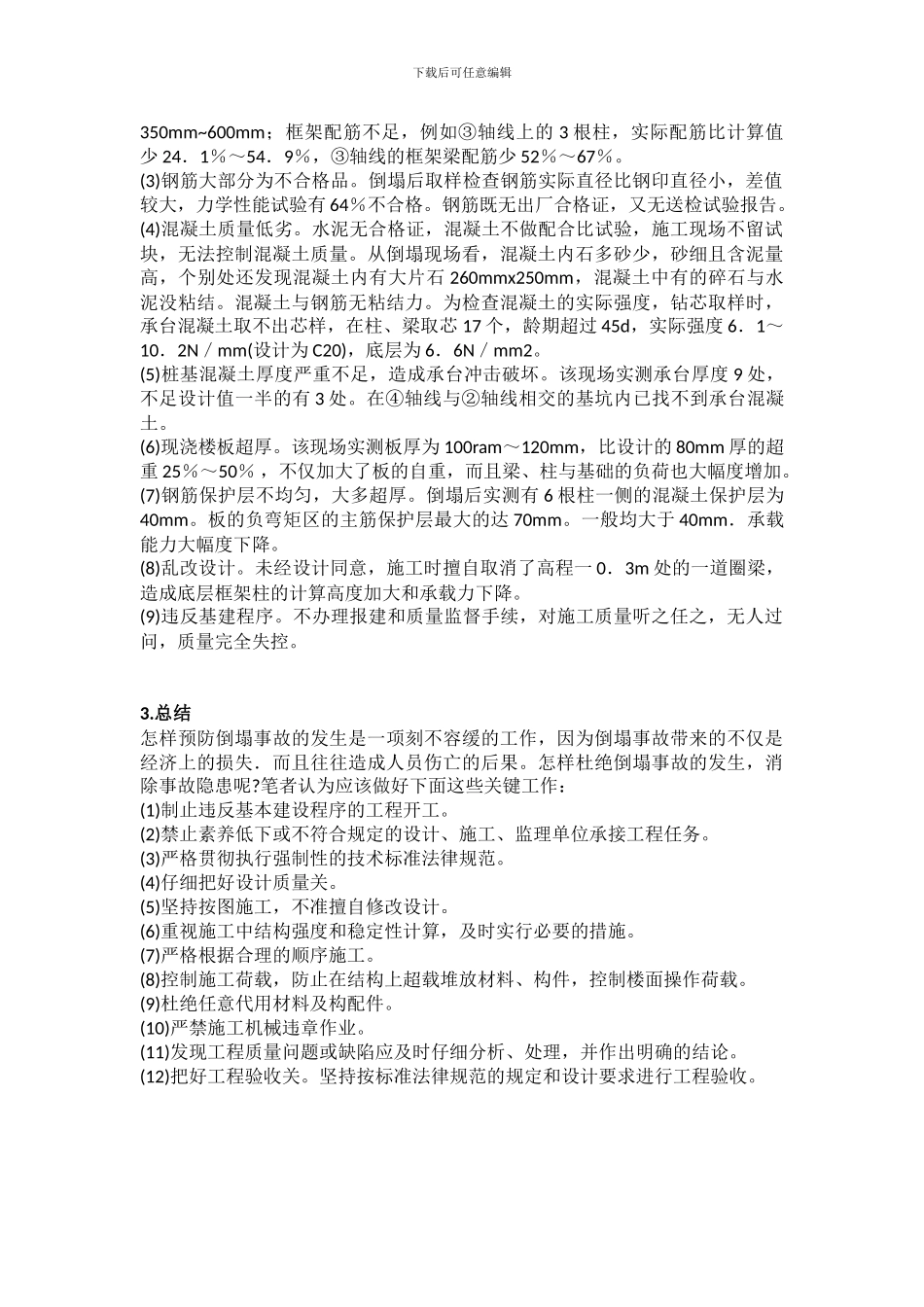

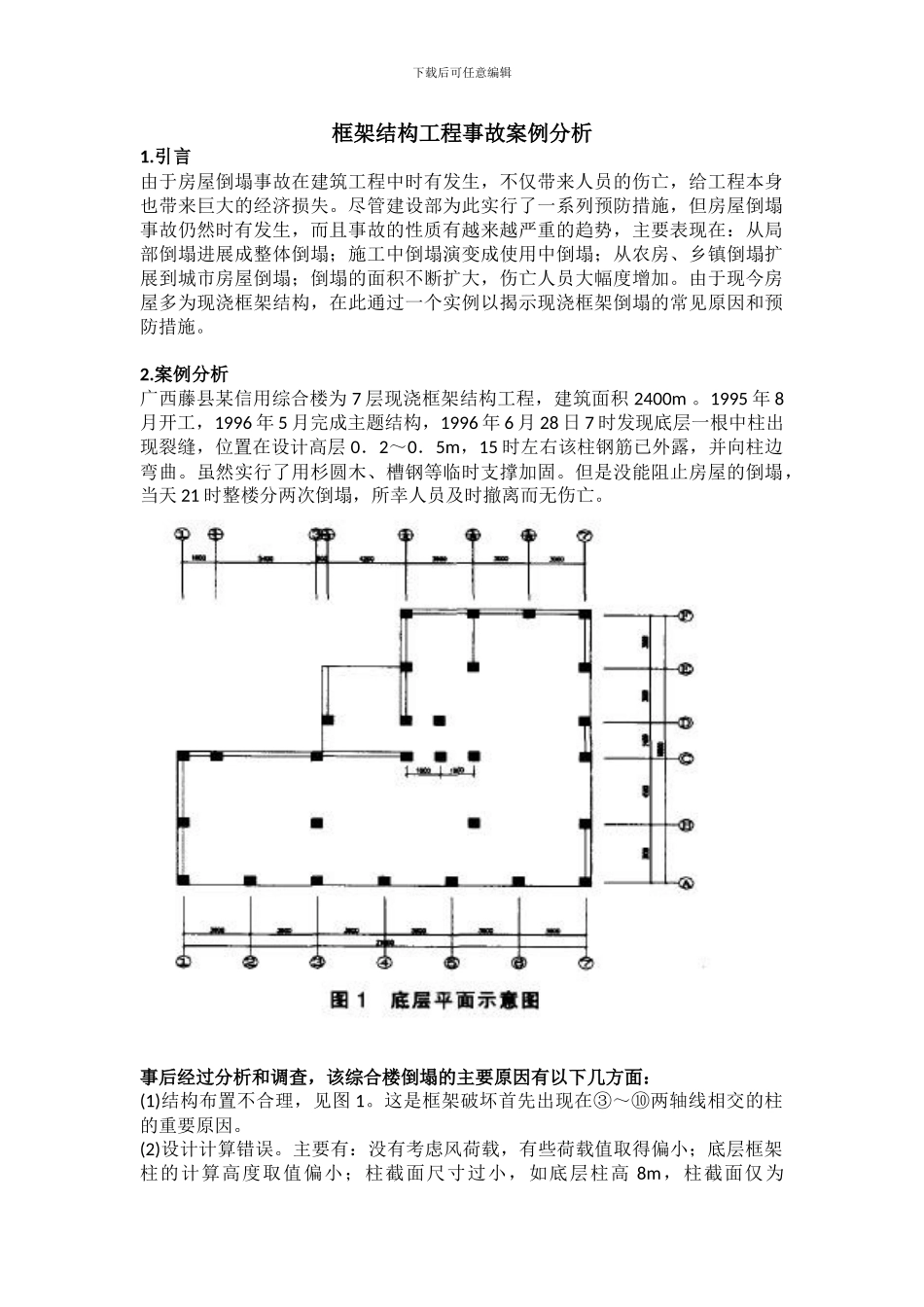

下载后可任意编辑框架结构工程事故案例分析1.引言由于房屋倒塌事故在建筑工程中时有发生，不仅带来人员的伤亡，给工程本身也带来巨大的经济损失。尽管建设部为此实行了一系列预防措施，但房屋倒塌事故仍然时有发生，而且事故的性质有越来越严重的趋势，主要表现在：从局部倒塌进展成整体倒塌；施工中倒塌演变成使用中倒塌；从农房、乡镇倒塌扩展到城市房屋倒塌；倒塌的面积不断扩大，伤亡人员大幅度增加。由于现今房屋多为现浇框架结构，在此通过一个实例以揭示现浇框架倒塌的常见原因和预防措施。2.案例分析广西藤县某信用综合楼为 7 层现浇框架结构工程，建筑面积 2400m 。1995 年 8月开工，1996 年 5 月完成主题结构，1996 年 6 月 28 日 7 时发现底层一根中柱出现裂缝，位置在设计高层 0．2～0．5m，15 时左右该柱钢筋已外露，并向柱边弯曲。虽然实行了用杉圆木、槽钢等临时支撑加固。但是没能阻止房屋的倒塌，当天 21 时整楼分两次倒塌，所幸人员及时撤离而无伤亡。事后经过分析和调查，该综合楼倒塌的主要原因有以下几方面：(1)结构布置不合理，见图 1。这是框架破坏首先出现在③～⑩两轴线相交的柱的重要原因。(2)设计计算错误。主要有：没有考虑风荷载，有些荷载值取得偏小；底层框架柱的计算高度取值偏小；柱截面尺寸过小，如底层柱高 8m，柱截面仅为下载后可任意编辑350mm~600mm；框架配筋不足，例如③轴线上的 3 根柱，实际配筋比计算值少 24．1％～54．9％，③轴线的框架梁配筋少 52％～67％。(3)钢筋大部分为不合格品。倒塌后取样检查钢筋实际直径比钢印直径小，差值较大，力学性能试验有 64％不合格。钢筋既无出厂合格证，又无送检试验报告。(4)混凝土质量低劣。水泥无合格证，混凝土不做配合比试验，施工现场不留试块，无法控制混凝土质量。从倒塌现场看，混凝土内石多砂少，砂细且含泥量高，个别处还发现混凝土内有大片石 260mmx250mm，混凝土中有的碎石与水泥没粘结。混凝土与钢筋无粘结力。为检查混凝土的实际强度，钻芯取样时，承台混凝土取不出芯样，在柱、梁取芯 17 个，龄期超过 45d，实际强度 6．1～10．2N／mm(设计为 C20)，底层为 6．6N／mm2。(5)桩基混凝土厚度严重不足，造成承台冲击破坏。该现场实测承台厚度 9 处，不足设计值一半的有 3 处。在④轴线与②轴线相交的基坑内已找不到承台混凝土。(6)现浇楼板超厚。该现场实测板厚为 100ram～120mm，比设计的 80mm 厚的超重 2...
