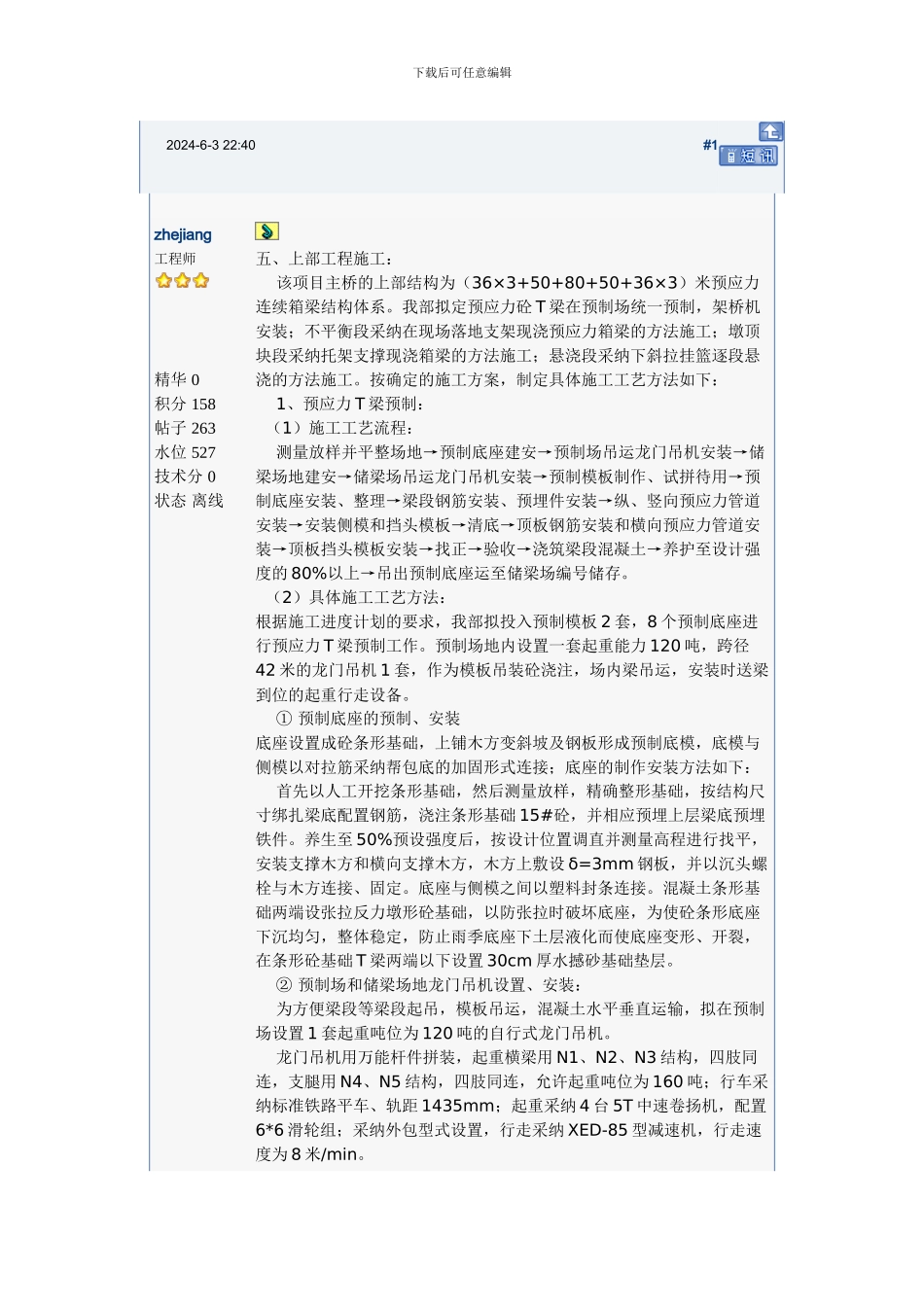

下载后可任意编辑窗体顶端下载后可任意编辑 精品文档下载 【本页是封面，下载后可以删除!】最新资料，word 文档，可以自由编辑！！下载后可任意编辑2024-6-3 22:40#1 zhejiang 工程师 精华 0积分 158帖子 263水位 527 技术分 0 状态 离线 五、上部工程施工： 该项目主桥的上部结构为（36×3+50+80+50+36×3）米预应力连续箱梁结构体系。我部拟定预应力砼 T 梁在预制场统一预制，架桥机安装；不平衡段采纳在现场落地支架现浇预应力箱梁的方法施工；墩顶块段采纳托架支撑现浇箱梁的方法施工；悬浇段采纳下斜拉挂篮逐段悬浇的方法施工。按确定的施工方案，制定具体施工工艺方法如下： 1、预应力 T 梁预制： （1）施工工艺流程： 测量放样并平整场地→预制底座建安→预制场吊运龙门吊机安装→储梁场地建安→储梁场吊运龙门吊机安装→预制模板制作、试拼待用→预制底座安装、整理→梁段钢筋安装、预埋件安装→纵、竖向预应力管道安装→安装侧模和挡头模板→清底→顶板钢筋安装和横向预应力管道安装→顶板挡头模板安装→找正→验收→浇筑梁段混凝土→养护至设计强度的 80%以上→吊出预制底座运至储梁场编号储存。 （2）具体施工工艺方法：根据施工进度计划的要求，我部拟投入预制模板 2 套，8 个预制底座进行预应力 T 梁预制工作。预制场地内设置一套起重能力 120 吨，跨径42 米的龙门吊机 1 套，作为模板吊装砼浇注，场内梁吊运，安装时送梁到位的起重行走设备。 ① 预制底座的预制、安装底座设置成砼条形基础，上铺木方变斜坡及钢板形成预制底模，底模与侧模以对拉筋采纳帮包底的加固形式连接；底座的制作安装方法如下： 首先以人工开挖条形基础，然后测量放样，精确整形基础，按结构尺寸绑扎梁底配置钢筋，浇注条形基础 15#砼，并相应预埋上层梁底预埋铁件。养生至 50%预设强度后，按设计位置调直并测量高程进行找平，安装支撑木方和横向支撑木方，木方上敷设 δ=3mm 钢板，并以沉头螺栓与木方连接、固定。底座与侧模之间以塑料封条连接。混凝土条形基础两端设张拉反力墩形砼基础，以防张拉时破坏底座，为使砼条形底座下沉均匀，整体稳定，防止雨季底座下土层液化而使底座变形、开裂，在条形砼基础 T 梁两端以下设置 30cm 厚水撼砂基础垫层。 ② 预制场和储梁场地龙门吊机设置、安装： 为方便梁段等梁段起吊，模板吊运，混凝土水平垂直运输，拟在预制场设置 1 套起重吨位为 120 吨的自行式龙门...
