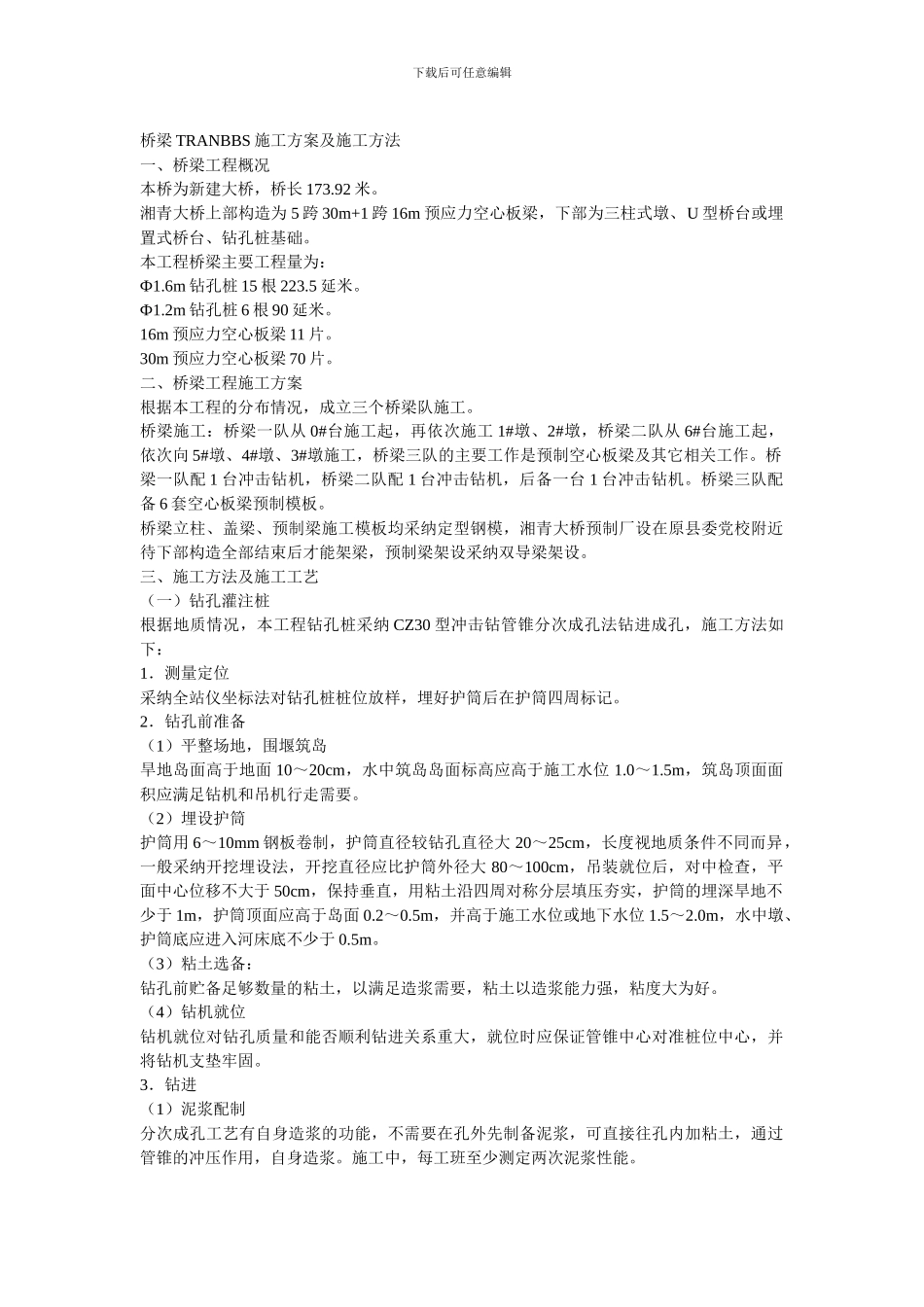

下载后可任意编辑桥梁 TRANBBS 施工方案及施工方法一、桥梁工程概况本桥为新建大桥，桥长 173.92 米。湘青大桥上部构造为 5 跨 30m+1 跨 16m 预应力空心板梁，下部为三柱式墩、U 型桥台或埋置式桥台、钻孔桩基础。本工程桥梁主要工程量为：Ф1.6m 钻孔桩 15 根 223.5 延米。Ф1.2m 钻孔桩 6 根 90 延米。16m 预应力空心板梁 11 片。30m 预应力空心板梁 70 片。二、桥梁工程施工方案根据本工程的分布情况，成立三个桥梁队施工。桥梁施工：桥梁一队从 0#台施工起，再依次施工 1#墩、2#墩，桥梁二队从 6#台施工起，依次向 5#墩、4#墩、3#墩施工，桥梁三队的主要工作是预制空心板梁及其它相关工作。桥梁一队配 1 台冲击钻机，桥梁二队配 1 台冲击钻机，后备一台 1 台冲击钻机。桥梁三队配备 6 套空心板梁预制模板。桥梁立柱、盖梁、预制梁施工模板均采纳定型钢模，湘青大桥预制厂设在原县委党校附近待下部构造全部结束后才能架梁，预制梁架设采纳双导梁架设。三、施工方法及施工工艺（一）钻孔灌注桩根据地质情况，本工程钻孔桩采纳 CZ30 型冲击钻管锥分次成孔法钻进成孔，施工方法如下：1．测量定位采纳全站仪坐标法对钻孔桩桩位放样，埋好护筒后在护筒四周标记。2．钻孔前准备（1）平整场地，围堰筑岛旱地岛面高于地面 10～20cm，水中筑岛岛面标高应高于施工水位 1.0～1.5m，筑岛顶面面积应满足钻机和吊机行走需要。（2）埋设护筒护筒用 6～10mm 钢板卷制，护筒直径较钻孔直径大 20～25cm，长度视地质条件不同而异，一般采纳开挖埋设法，开挖直径应比护筒外径大 80～100cm，吊装就位后，对中检查，平面中心位移不大于 50cm，保持垂直，用粘土沿四周对称分层填压夯实，护筒的埋深旱地不少于 1m，护筒顶面应高于岛面 0.2～0.5m，并高于施工水位或地下水位 1.5～2.0m，水中墩、护筒底应进入河床底不少于 0.5m。（3）粘土选备：钻孔前贮备足够数量的粘土，以满足造浆需要，粘土以造浆能力强，粘度大为好。（4）钻机就位钻机就位对钻孔质量和能否顺利钻进关系重大，就位时应保证管锥中心对准桩位中心，并将钻机支垫牢固。3．钻进（1）泥浆配制分次成孔工艺有自身造浆的功能，不需要在孔外先制备泥浆，可直接往孔内加粘土，通过管锥的冲压作用，自身造浆。施工中，每工班至少测定两次泥浆性能。下载后可任意编辑（2）开孔为保证钻孔能顺利进行，须对护筒底孔壁进行处理，开孔时，不要急于进尺，在护筒...
