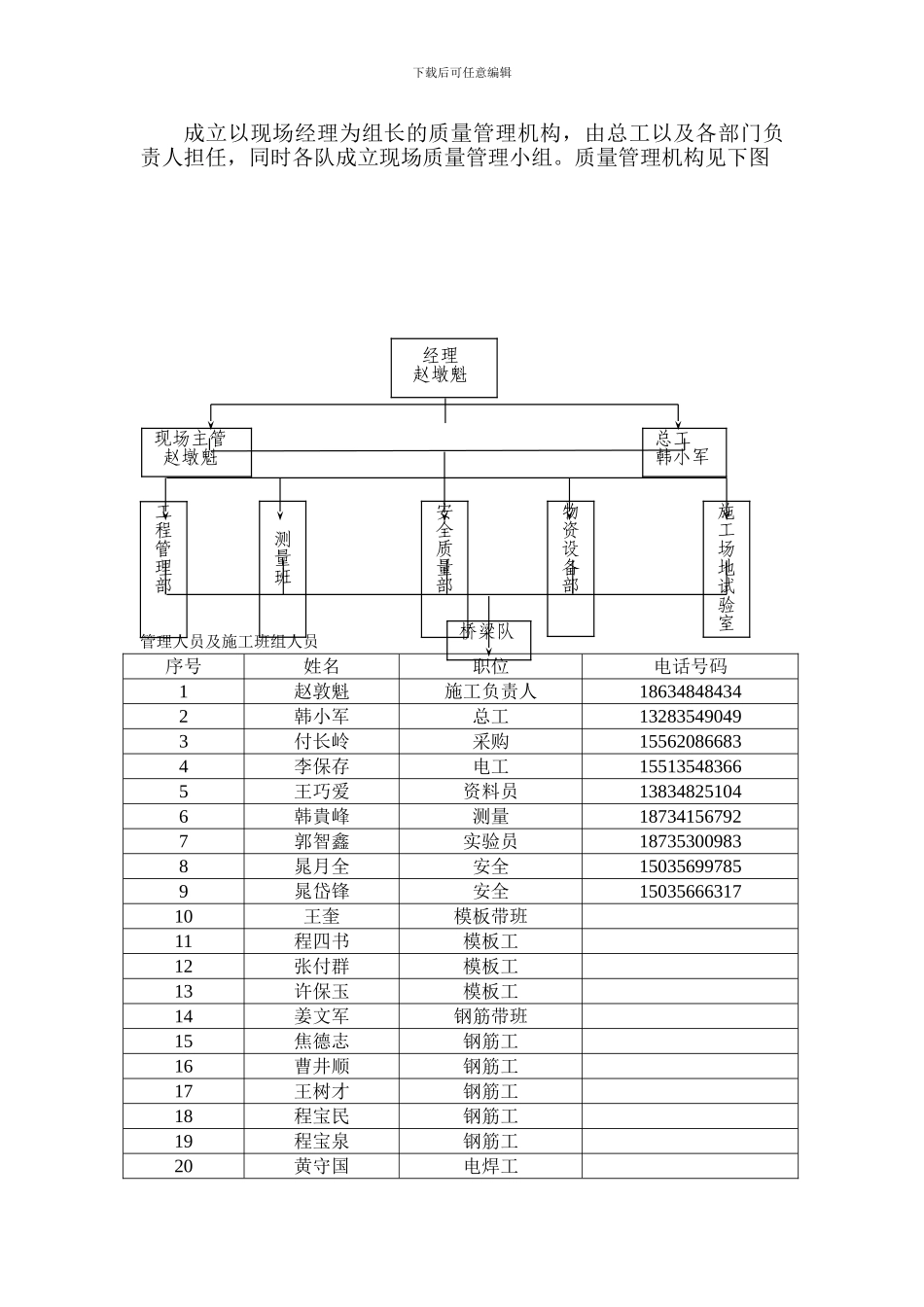

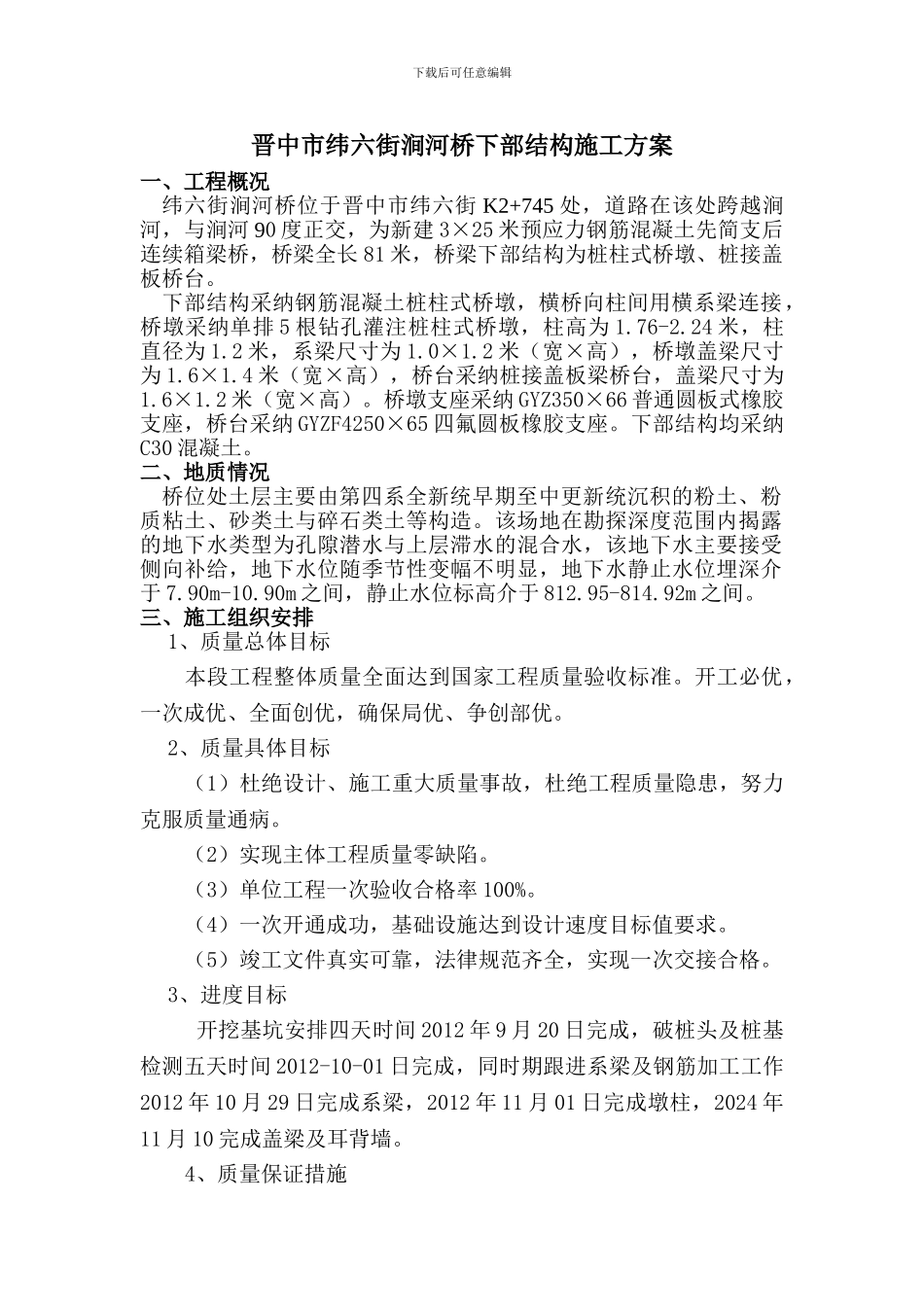

下载后可任意编辑晋中市纬六街涧河桥下部结构施工方案一、工程概况纬六街涧河桥位于晋中市纬六街 K2+745 处，道路在该处跨越涧河，与涧河 90 度正交，为新建 3×25 米预应力钢筋混凝土先简支后连续箱梁桥，桥梁全长 81 米，桥梁下部结构为桩柱式桥墩、桩接盖板桥台。下部结构采纳钢筋混凝土桩柱式桥墩，横桥向柱间用横系梁连接，桥墩采纳单排 5 根钻孔灌注桩柱式桥墩，柱高为 1.76-2.24 米，柱直径为 1.2 米，系梁尺寸为 1.0×1.2 米（宽×高），桥墩盖梁尺寸为 1.6×1.4 米（宽×高），桥台采纳桩接盖板梁桥台，盖梁尺寸为1.6×1.2 米（宽×高）。桥墩支座采纳 GYZ350×66 普通圆板式橡胶支座，桥台采纳 GYZF4250×65 四氟圆板橡胶支座。下部结构均采纳C30 混凝土。二、地质情况桥位处土层主要由第四系全新统早期至中更新统沉积的粉土、粉质粘土、砂类土与碎石类土等构造。该场地在勘探深度范围内揭露的地下水类型为孔隙潜水与上层滞水的混合水，该地下水主要接受侧向补给，地下水位随季节性变幅不明显，地下水静止水位埋深介于 7.90m-10.90m 之间，静止水位标高介于 812.95-814.92m 之间。三、施工组织安排1、质量总体目标本段工程整体质量全面达到国家工程质量验收标准。开工必优，一次成优、全面创优，确保局优、争创部优。2、质量具体目标（1）杜绝设计、施工重大质量事故，杜绝工程质量隐患，努力克服质量通病。（2）实现主体工程质量零缺陷。（3）单位工程一次验收合格率 100%。（4）一次开通成功，基础设施达到设计速度目标值要求。（5）竣工文件真实可靠，法律规范齐全，实现一次交接合格。3、进度目标 开挖基坑安排四天时间 2012 年 9 月 20 日完成，破桩头及桩基检测五天时间 2012-10-01 日完成，同时期跟进系梁及钢筋加工工作2012 年 10 月 29 日完成系梁，2012 年 11 月 01 日完成墩柱，2024 年11 月 10 完成盖梁及耳背墙。4、质量保证措施下载后可任意编辑成立以现场经理为组长的质量管理机构，由总工以及各部门负责人担任，同时各队成立现场质量管理小组。质量管理机构见下图 管理人员及施工班组人员序号姓名职位电话号码1赵敦魁施工负责人186348484342韩小军总工132835490493付长岭采购155620866834李保存电工155135483665王巧爱资料员138348251046韩貴峰测量187341567927郭智鑫实验员187353009838晁月全安全150356997859晁岱锋安全1503566631710王奎模板带班11程四书模板工...
