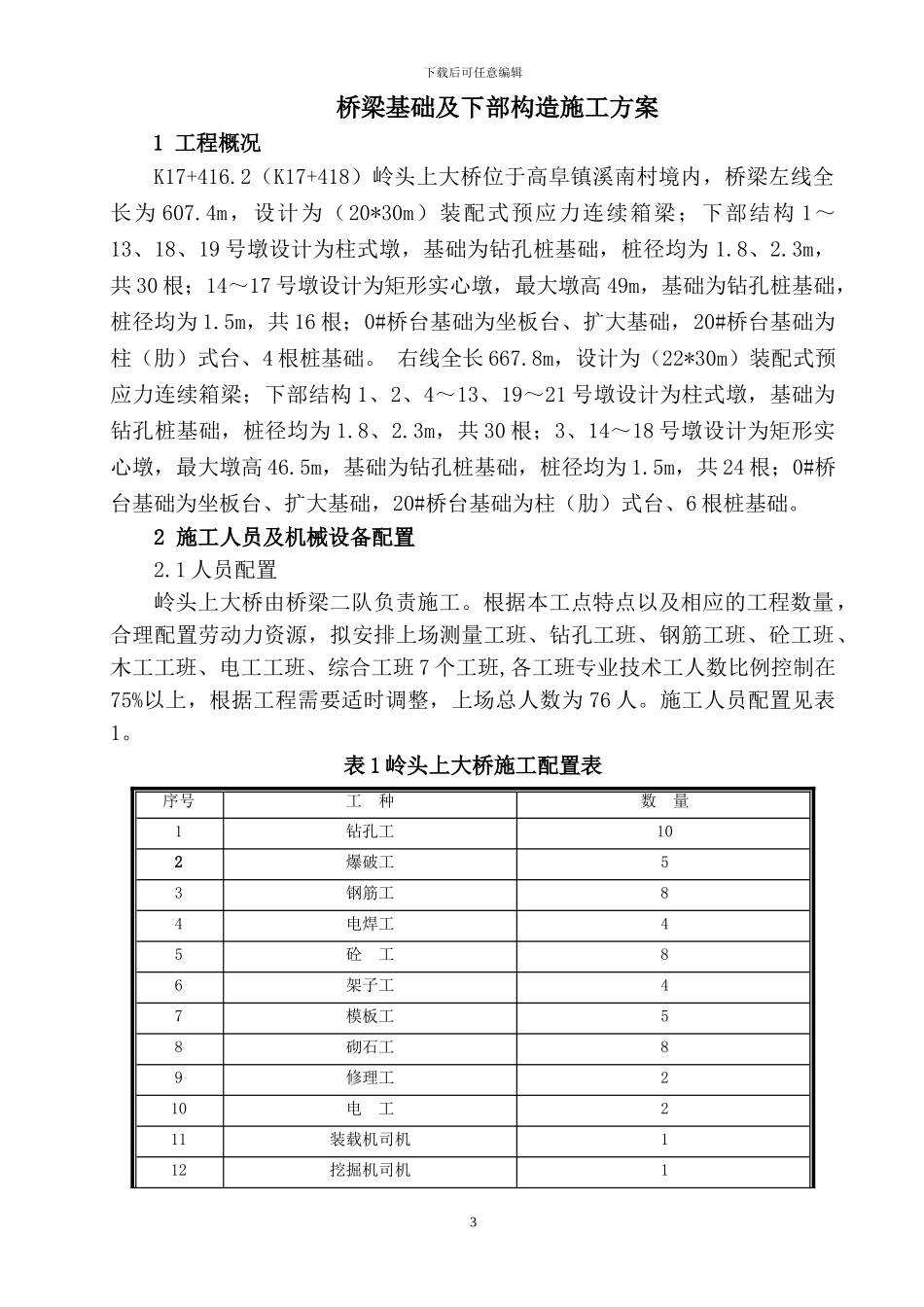

下载后可任意编辑江西资溪高速公路建设项目SG-2 标段基础及下部构造施 工 方 案1下载后可任意编辑四川公路桥梁建设集团有限公司一分部一工区2下载后可任意编辑桥梁基础及下部构造施工方案1 工程概况K17+416.2（K17+418）岭头上大桥位于高阜镇溪南村境内，桥梁左线全长为 607.4m，设计为（20*30m）装配式预应力连续箱梁；下部结构 1～13、18、19 号墩设计为柱式墩，基础为钻孔桩基础，桩径均为 1.8、2.3m，共 30 根；14～17 号墩设计为矩形实心墩，最大墩高 49m，基础为钻孔桩基础，桩径均为 1.5m，共 16 根；0#桥台基础为坐板台、扩大基础，20#桥台基础为柱（肋）式台、4 根桩基础。 右线全长 667.8m，设计为（22*30m）装配式预应力连续箱梁；下部结构 1、2、4～13、19～21 号墩设计为柱式墩，基础为钻孔桩基础，桩径均为 1.8、2.3m，共 30 根；3、14～18 号墩设计为矩形实心墩，最大墩高 46.5m，基础为钻孔桩基础，桩径均为 1.5m，共 24 根；0#桥台基础为坐板台、扩大基础，20#桥台基础为柱（肋）式台、6 根桩基础。2 施工人员及机械设备配置2.1 人员配置岭头上大桥由桥梁二队负责施工。根据本工点特点以及相应的工程数量，合理配置劳动力资源，拟安排上场测量工班、钻孔工班、钢筋工班、砼工班、木工工班、电工工班、综合工班 7 个工班,各工班专业技术工人数比例控制在75%以上，根据工程需要适时调整，上场总人数为 76 人。施工人员配置见表1。表 1 岭头上大桥施工配置表序号工 种数 量1钻孔工102爆破工53钢筋工84电焊工45砼 工86架子工47模板工58砌石工89修理工210电 工211装载机司机112挖掘机司机13下载后可任意编辑13各种汽车司机314拌合机司机215配料机司机116测量人员317试验员118安全员119质检人员120技术人员221管理人员4合计762.2 机械设备配置挖掘机械及装载机械已进场，进行便道施工及场地平整工作；计划于2024 年 2 月 28 日前完成临时供电线路的架设，钻孔机械进场满足钻孔施工需要。施工机械配置见表 2表 2 岭头上大桥施工机械设备表序号设 备型 号生产能力单位数 量性 能1冲击钻机GJD150063KW台3良好2汽车起重机QY1625t台2良好3装载机ZLM502.8m3台1良好4变压器台2良好5插入式振动器台6良好6发电机GF120120KW台1良好7潜水泵QY154KW台1良好8挖掘机PC200台1良好9砼搅拌输送车JC-6台4良好3 主要材料进场及计划本工程前期用材料已备足,根据“提前准备、略有富裕、保证供应、加...
