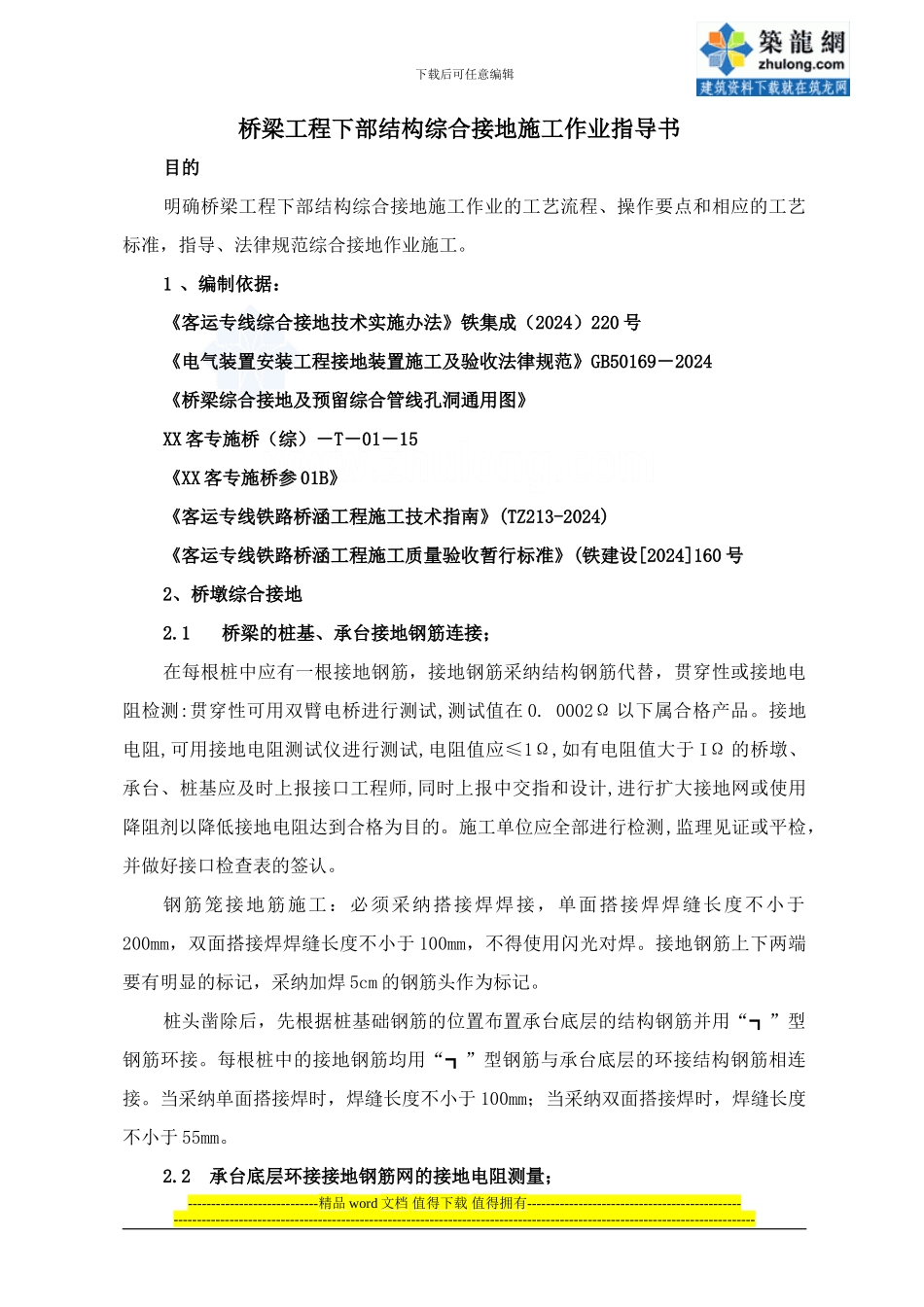

下载后可任意编辑桥梁工程下部结构综合接地施工作业指导书目的明确桥梁工程下部结构综合接地施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范综合接地作业施工。1 、编制依据：《客运专线综合接地技术实施办法》铁集成（2024）220 号《电气装置安装工程接地装置施工及验收法律规范》GB50169－2024《桥梁综合接地及预留综合管线孔洞通用图》XX 客专施桥（综）－T－01－15《XX 客专施桥参 01B》《客运专线铁路桥涵工程施工技术指南》(TZ213-2024)《客运专线铁路桥涵工程施工质量验收暂行标准》(铁建设[2024]160 号2、桥墩综合接地2.1桥梁的桩基、承台接地钢筋连接；在每根桩中应有一根接地钢筋，接地钢筋采纳结构钢筋代替，贯穿性或接地电阻检测:贯穿性可用双臂电桥进行测试,测试值在 0. 0002Ω 以下属合格产品。接地电阻,可用接地电阻测试仪进行测试,电阻值应≤1Ω,如有电阻值大于 IΩ 的桥墩、承台、桩基应及时上报接口工程师,同时上报中交指和设计,进行扩大接地网或使用降阻剂以降低接地电阻达到合格为目的。施工单位应全部进行检测,监理见证或平检，并做好接口检查表的签认。钢筋笼接地筋施工：必须采纳搭接焊焊接，单面搭接焊焊缝长度不小于200mm，双面搭接焊焊缝长度不小于 100mm，不得使用闪光对焊。接地钢筋上下两端要有明显的标记，采纳加焊 5cm 的钢筋头作为标记。桩头凿除后，先根据桩基础钢筋的位置布置承台底层的结构钢筋并用“┓”型钢筋环接。每根桩中的接地钢筋均用“┓”型钢筋与承台底层的环接结构钢筋相连接。当采纳单面搭接焊时，焊缝长度不小于 100mm；当采纳双面搭接焊时，焊缝长度不小于 55mm。2.2 承台底层环接接地钢筋网的接地电阻测量；----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑接地网接地电阻测量的精确度，直接关系到正确推断接地网的施工质量，因此，提高测试的准确性是很重要的。接地电阻测试仪工作示意图：说明：C1、P1、P2、C2 为接地电阻测试仪（随表附带接地探测棒两支、导线三根）的四个接线柱，C1 为电流探针接线柱，P1 为电位探针接线柱，P2、C2 一般情况下为导通的，作为测试时接地网引出线，L 为接地网对角线。仪表放置水平位置，检查检流计...
