桥梁工程承台施工方案VIP免费

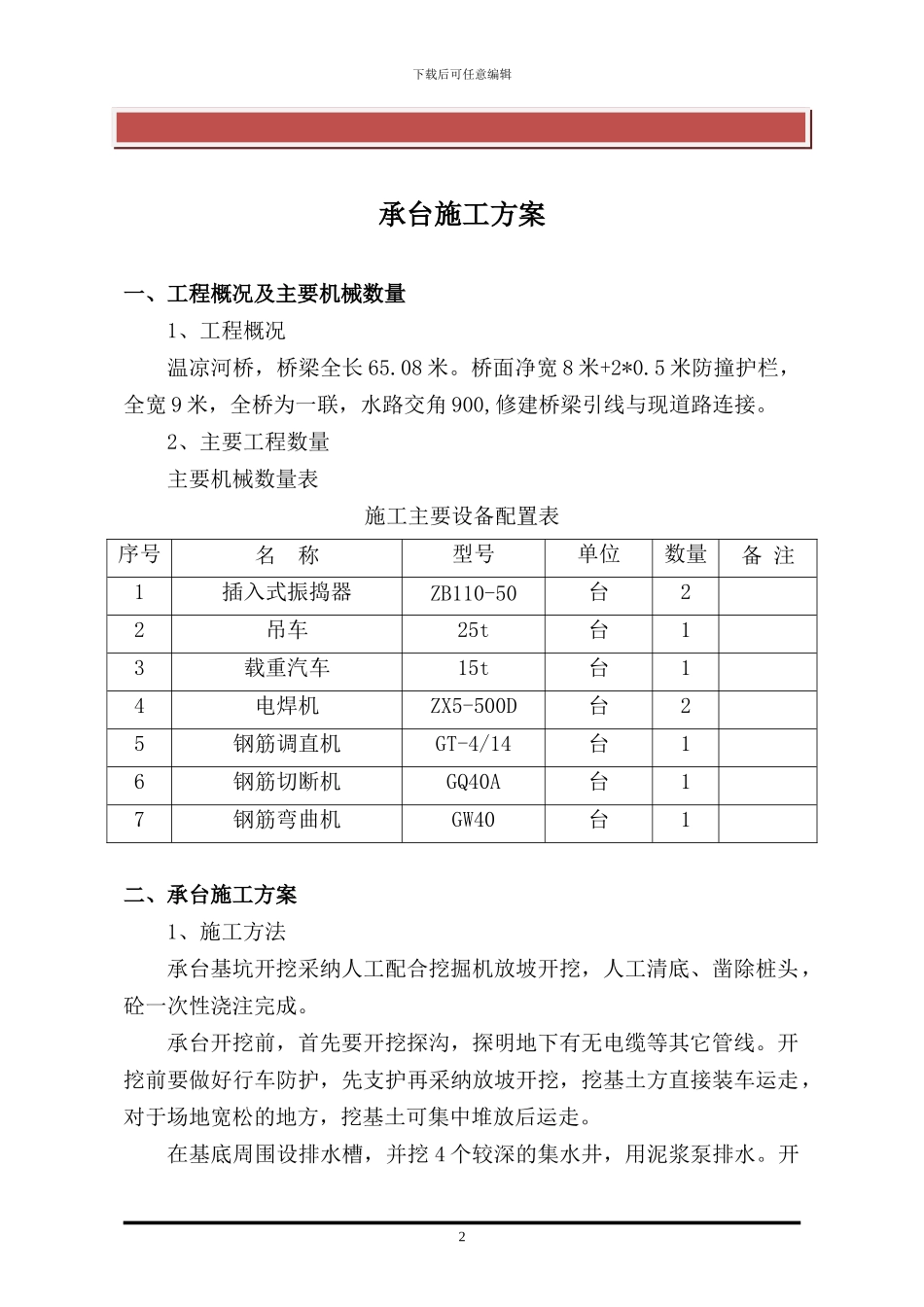

下载后可任意编辑 精品文档下载 【本页是封面，下载后可以删除!】1最新资料，word 文档，可以自由编辑！！下载后可任意编辑承台施工方案一、工程概况及主要机械数量1、工程概况温凉河桥，桥梁全长 65.08 米。桥面净宽 8 米+2*0.5 米防撞护栏，全宽 9 米，全桥为一联，水路交角 900,修建桥梁引线与现道路连接。2、主要工程数量主要机械数量表施工主要设备配置表序号名 称型号单位数量备 注1插入式振捣器ZB110-50台22吊车25t台13载重汽车15t台14电焊机ZX5-500D台25钢筋调直机GT-4/14台16钢筋切断机GQ40A台17钢筋弯曲机GW40台1二、承台施工方案1、施工方法承台基坑开挖采纳人工配合挖掘机放坡开挖，人工清底、凿除桩头，砼一次性浇注完成。承台开挖前，首先要开挖探沟，探明地下有无电缆等其它管线。开挖前要做好行车防护，先支护再采纳放坡开挖，挖基土方直接装车运走，对于场地宽松的地方，挖基土可集中堆放后运走。在基底周围设排水槽，并挖 4 个较深的集水井，用泥浆泵排水。开2下载后可任意编辑挖至设计标高后。基地清理至比设计标高低 15cm 后，回填 10cm 厚碎石，整平后抹5cm 后砂浆。假如基坑开挖至设计标高后，基底仍为淤泥，无法对基底进行清理时，可继续下挖 50cm 后，抛填 50cm 的片石，上面用碎石找平后，抹 5cm 后的砂浆。基坑开挖至设计标高后，采纳风镐凿除装头，严禁用挖掘机对桩头进行破坏，凿除过程中要注意对桩头钢筋的保护。桩头凿至比承台底高15cm 时，桩头凿平洗净。经检测部门对桩基检测合格后进行下一步施工。承台采纳大块组合钢模板，钢管、方木支撑加固体系，混凝土泵送入模。为减小混凝土内外温差，控制混凝土表面裂纹，承台表面用无纺布包裹养护。钢筋在现场加工，基底检查合格后，精确放样定位，现场绑扎。承台模板采纳厂制大块钢模，面板厚 6mm，外壁加竖、横向加劲肋，外加环向槽钢加劲肋，分 4～6 块在现场拼装，螺栓联结。承台模板支撑方式为外加固，支撑点放置在基坑和支护模板内侧。2、施工工艺流程承台施工工艺流程见“承台施工工艺流程图”：3下载后可任意编辑3、测量放线根据导线控制点测设出桩中心后，放出承台四周边桩（外移50cm），用红油漆作出标记，同时测出承台底至该桩顶的高差。基坑开挖及 C15 垫层砼浇筑完成后，在其上恢复承台立模边线。4、基坑开挖基坑采纳挖掘机开挖、人工配合施工，当开挖至离基底 200mm 时，停止机械开挖，改为人工进行，以保证基底不被扰动...
