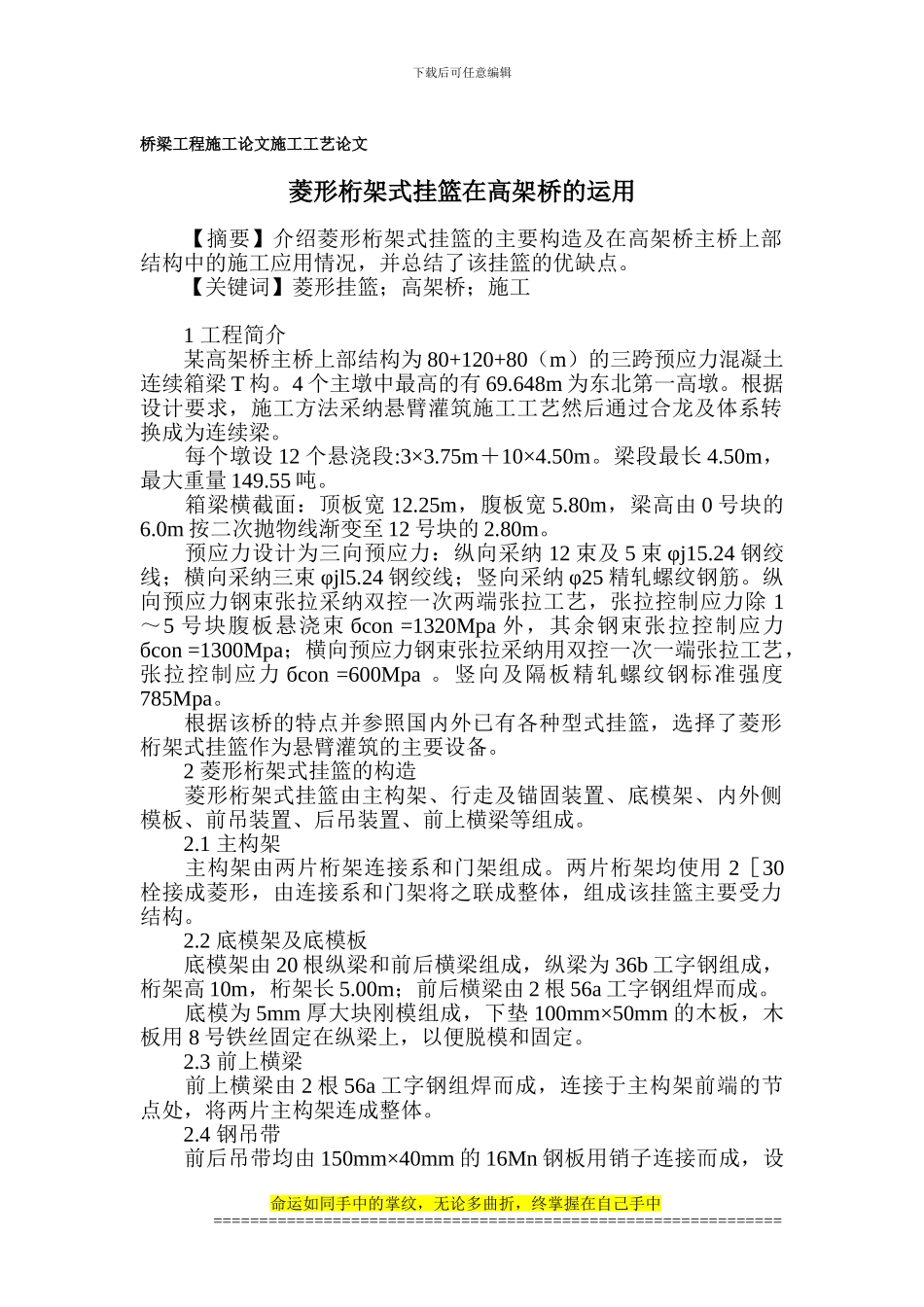

下载后可任意编辑桥梁工程施工论文施工工艺论文菱形桁架式挂篮在高架桥的运用 【摘要】介绍菱形桁架式挂篮的主要构造及在高架桥主桥上部结构中的施工应用情况，并总结了该挂篮的优缺点。 【关键词】菱形挂篮；高架桥；施工 1 工程简介 某高架桥主桥上部结构为 80+120+80（m）的三跨预应力混凝土连续箱梁 T 构。4 个主墩中最高的有 69.648m 为东北第一高墩。根据设计要求，施工方法采纳悬臂灌筑施工工艺然后通过合龙及体系转换成为连续梁。 每个墩设 12 个悬浇段:3×3.75m＋10×4.50m。梁段最长 4.50m，最大重量 149.55 吨。 箱梁横截面：顶板宽 12.25m，腹板宽 5.80m，梁高由 0 号块的6.0m 按二次抛物线渐变至 12 号块的 2.80m。 预应力设计为三向预应力：纵向采纳 12 束及 5 束 φj15.24 钢绞线；横向采纳三束 φjl5.24 钢绞线；竖向采纳 φ25 精轧螺纹钢筋。纵向预应力钢束张拉采纳双控一次两端张拉工艺，张拉控制应力除 1～5 号块腹板悬浇束 бcon =1320Mpa 外，其余钢束张拉控制应力бcon =1300Mpa；横向预应力钢束张拉采纳用双控一次一端张拉工艺，张拉控制应力 бcon =600Mpa 。竖向及隔板精轧螺纹钢标准强度785Mpa。 根据该桥的特点并参照国内外已有各种型式挂篮，选择了菱形桁架式挂篮作为悬臂灌筑的主要设备。 2 菱形桁架式挂篮的构造 菱形桁架式挂篮由主构架、行走及锚固装置、底模架、内外侧模板、前吊装置、后吊装置、前上横梁等组成。 2.1 主构架 主构架由两片桁架连接系和门架组成。两片桁架均使用 2［30栓接成菱形，由连接系和门架将之联成整体，组成该挂篮主要受力结构。 2.2 底模架及底模板 底模架由 20 根纵梁和前后横梁组成，纵梁为 36b 工字钢组成，桁架高 10m，桁架长 5.00m；前后横梁由 2 根 56a 工字钢组焊而成。 底模为 5mm 厚大块刚模组成，下垫 100mm×50mm 的木板，木板用 8 号铁丝固定在纵梁上，以便脱模和固定。 2.3 前上横梁 前上横梁由 2 根 56a 工字钢组焊而成，连接于主构架前端的节点处，将两片主构架连成整体。 2.4 钢吊带 前后吊带均由 150mm×40mm 的 16Mn 钢板用销子连接而成，设命运如同手中的掌纹，无论多曲折，终掌握在自己手中==============================================================下载后可任意编辑置间距为 200mm 的调节孔，用 LQ30 千斤顶及扁担和垫梁调节所需长度。 2.5 内外模板 箱梁...
