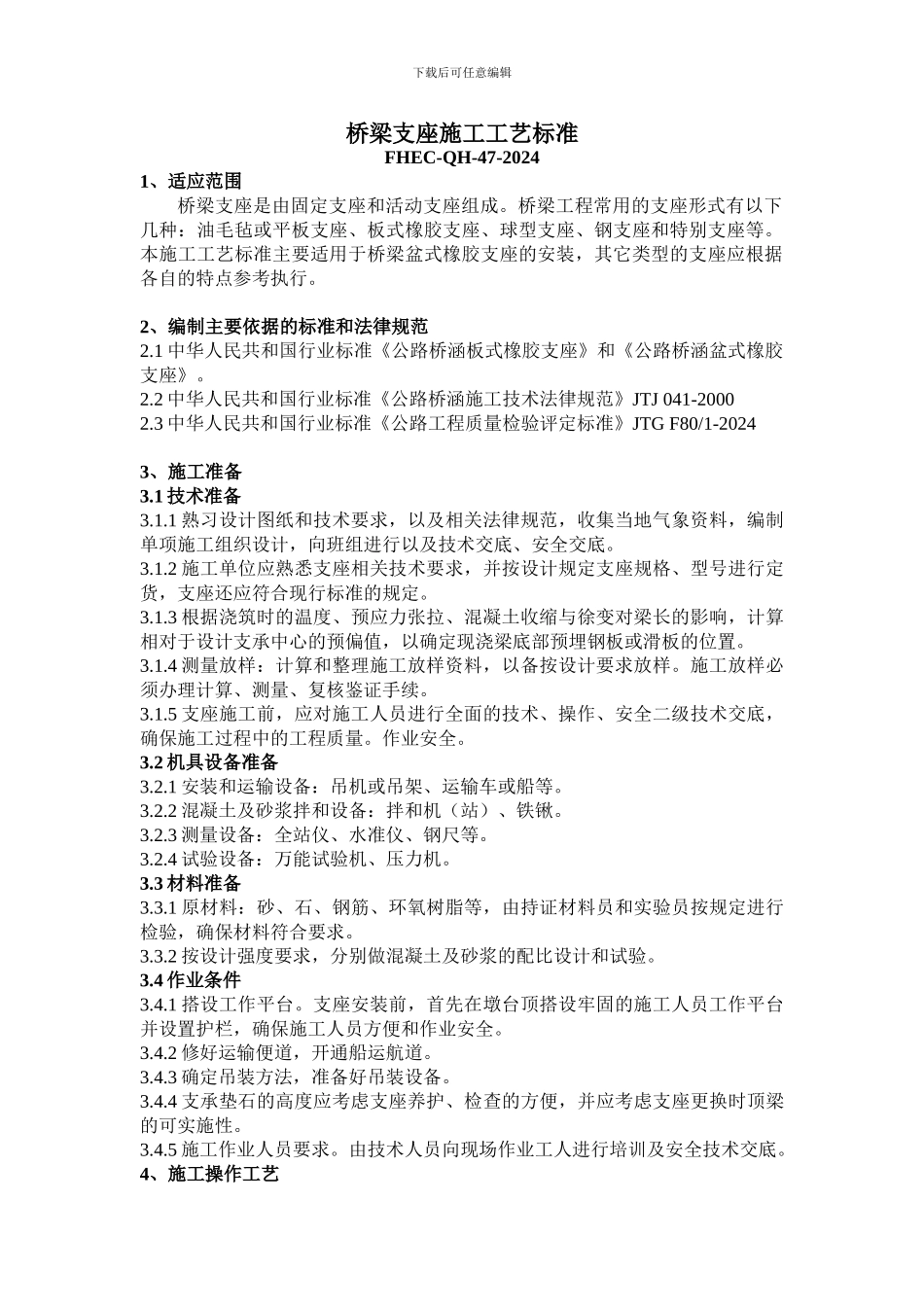

下载后可任意编辑桥梁支座施工工艺标准FHEC-QH-47-20241、适应范围桥梁支座是由固定支座和活动支座组成。桥梁工程常用的支座形式有以下几种：油毛毡或平板支座、板式橡胶支座、球型支座、钢支座和特别支座等。本施工工艺标准主要适用于桥梁盆式橡胶支座的安装，其它类型的支座应根据各自的特点参考执行。2、编制主要依据的标准和法律规范2.1 中华人民共和国行业标准《公路桥涵板式橡胶支座》和《公路桥涵盆式橡胶支座》。2.2 中华人民共和国行业标准《公路桥涵施工技术法律规范》JTJ 041-20002.3 中华人民共和国行业标准《公路工程质量检验评定标准》JTG F80/1-20243、施工准备3.1 技术准备3.1.1 熟习设计图纸和技术要求，以及相关法律规范，收集当地气象资料，编制单项施工组织设计，向班组进行以及技术交底、安全交底。3.1.2 施工单位应熟悉支座相关技术要求，并按设计规定支座规格、型号进行定货，支座还应符合现行标准的规定。3.1.3 根据浇筑时的温度、预应力张拉、混凝土收缩与徐变对梁长的影响，计算相对于设计支承中心的预偏值，以确定现浇梁底部预埋钢板或滑板的位置。3.1.4 测量放样：计算和整理施工放样资料，以备按设计要求放样。施工放样必须办理计算、测量、复核鉴证手续。3.1.5 支座施工前，应对施工人员进行全面的技术、操作、安全二级技术交底，确保施工过程中的工程质量。作业安全。3.2 机具设备准备3.2.1 安装和运输设备：吊机或吊架、运输车或船等。3.2.2 混凝土及砂浆拌和设备：拌和机（站）、铁锹。3.2.3 测量设备：全站仪、水准仪、钢尺等。3.2.4 试验设备：万能试验机、压力机。3.3 材料准备3.3.1 原材料：砂、石、钢筋、环氧树脂等，由持证材料员和实验员按规定进行检验，确保材料符合要求。3.3.2 按设计强度要求，分别做混凝土及砂浆的配比设计和试验。3.4 作业条件3.4.1 搭设工作平台。支座安装前，首先在墩台顶搭设牢固的施工人员工作平台并设置护栏，确保施工人员方便和作业安全。3.4.2 修好运输便道，开通船运航道。3.4.3 确定吊装方法，准备好吊装设备。3.4.4 支承垫石的高度应考虑支座养护、检查的方便，并应考虑支座更换时顶梁的可实施性。3.4.5 施工作业人员要求。由技术人员向现场作业工人进行培训及安全技术交底。4、施工操作工艺下载后可任意编辑4.1 工艺流程 预埋锚固连接件→浇筑支承垫石→支座全面检查→测量放样→铺支座垫层砂浆→安放支座→支座锚固→养护4.2 操作方法4.2.1...
