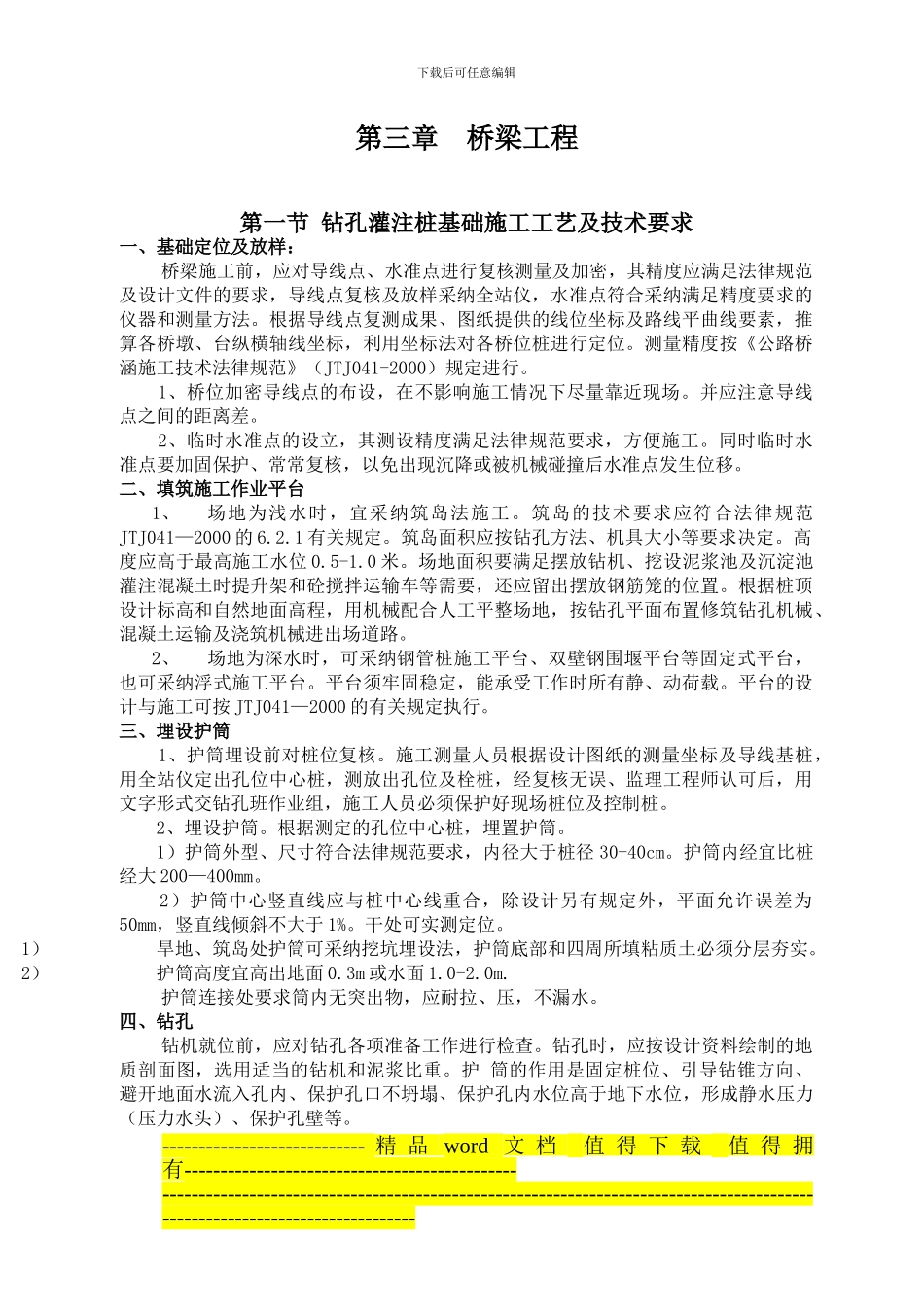

下载后可任意编辑第三章 桥梁工程第一节 钻孔灌注桩基础施工工艺及技术要求一、基础定位及放样：桥梁施工前，应对导线点、水准点进行复核测量及加密，其精度应满足法律规范及设计文件的要求，导线点复核及放样采纳全站仪，水准点符合采纳满足精度要求的仪器和测量方法。根据导线点复测成果、图纸提供的线位坐标及路线平曲线要素，推算各桥墩、台纵横轴线坐标，利用坐标法对各桥位桩进行定位。测量精度按《公路桥涵施工技术法律规范》（JTJ041-2000）规定进行。 1、桥位加密导线点的布设，在不影响施工情况下尽量靠近现场。并应注意导线点之间的距离差。 2、临时水准点的设立，其测设精度满足法律规范要求，方便施工。同时临时水准点要加固保护、常常复核，以免出现沉降或被机械碰撞后水准点发生位移。二、填筑施工作业平台1、场地为浅水时，宜采纳筑岛法施工。筑岛的技术要求应符合法律规范JTJ041—2000 的 6.2.1 有关规定。筑岛面积应按钻孔方法、机具大小等要求决定。高度应高于最高施工水位 0.5-1.0 米。场地面积要满足摆放钻机、挖设泥浆池及沉淀池灌注混凝土时提升架和砼搅拌运输车等需要，还应留出摆放钢筋笼的位置。根据桩顶设计标高和自然地面高程，用机械配合人工平整场地，按钻孔平面布置修筑钻孔机械、混凝土运输及浇筑机械进出场道路。2、场地为深水时，可采纳钢管桩施工平台、双壁钢围堰平台等固定式平台，也可采纳浮式施工平台。平台须牢固稳定，能承受工作时所有静、动荷载。平台的设计与施工可按 JTJ041—2000 的有关规定执行。三、埋设护筒 1、护筒埋设前对桩位复核。施工测量人员根据设计图纸的测量坐标及导线基桩，用全站仪定出孔位中心桩，测放出孔位及栓桩，经复核无误、监理工程师认可后，用文字形式交钻孔班作业组，施工人员必须保护好现场桩位及控制桩。 2、埋设护筒。根据测定的孔位中心桩，埋置护筒。 1）护筒外型、尺寸符合法律规范要求，内径大于桩径 30-40cm。护筒内经宜比桩经大 200—400mm。 2）护筒中心竖直线应与桩中心线重合，除设计另有规定外，平面允许误差为50mm，竖直线倾斜不大于 1%。干处可实测定位。1） 旱地、筑岛处护筒可采纳挖坑埋设法，护筒底部和四周所填粘质土必须分层夯实。2） 护筒高度宜高出地面 0.3m 或水面 1.0-2.0m. 护筒连接处要求筒内无突出物，应耐拉、压，不漏水。四、钻孔钻机就位前，应对钻孔各项准备工作进行检查。钻孔时，应按设计资料绘制的地质剖面图，选...
