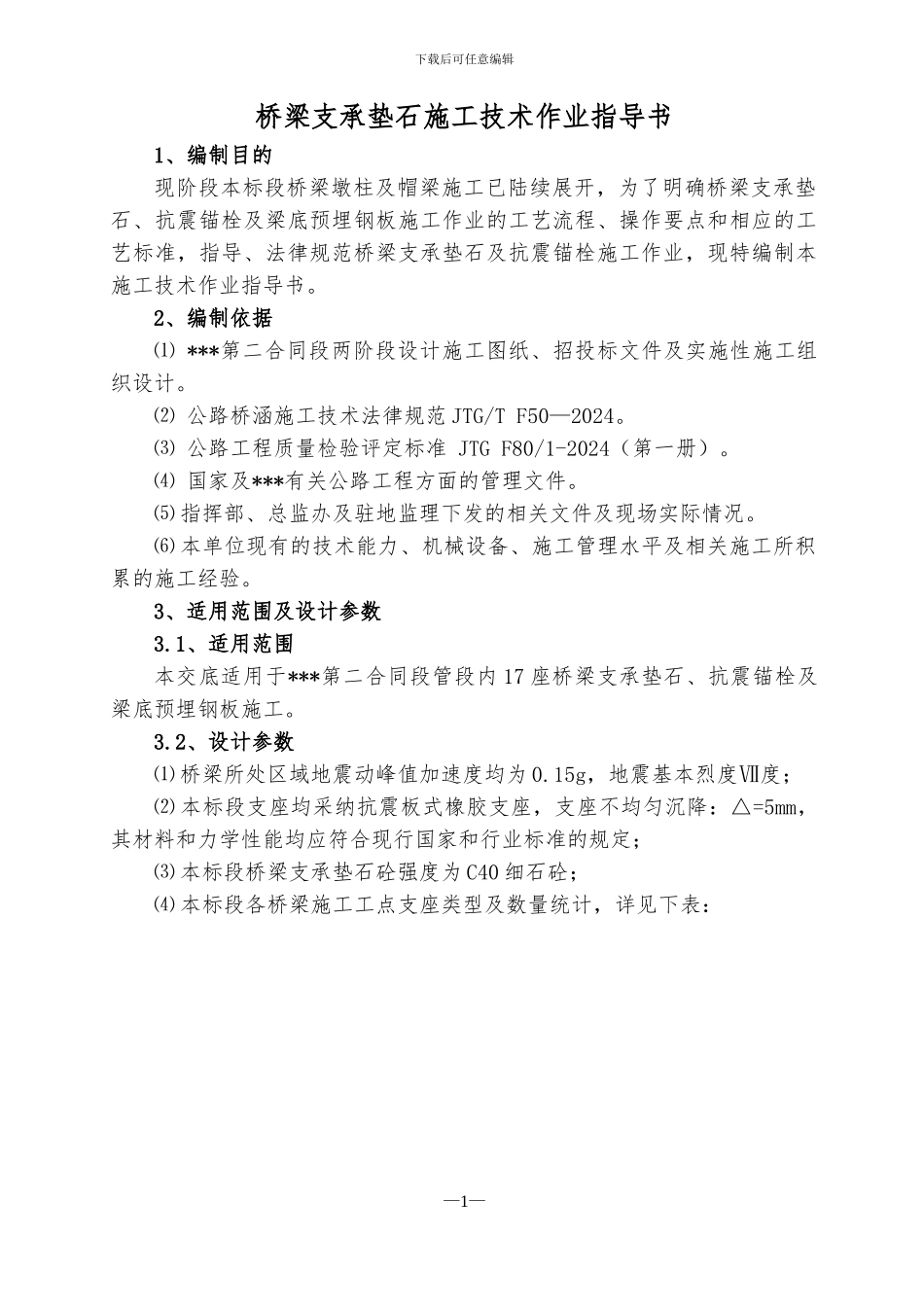

***第 二 合 同 段桥梁支承垫石施工技术作业指导书编 制： 审 核： 审 批： ***第二合同项目经理部二〇一四年四月下载后可任意编辑桥梁支承垫石施工技术作业指导书1、编制目的现阶段本标段桥梁墩柱及帽梁施工已陆续展开，为了明确桥梁支承垫石、抗震锚栓及梁底预埋钢板施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范桥梁支承垫石及抗震锚栓施工作业，现特编制本施工技术作业指导书。2、编制依据⑴ ***第二合同段两阶段设计施工图纸、招投标文件及实施性施工组织设计。⑵ 公路桥涵施工技术法律规范 JTG/T F50—2024。⑶ 公路工程质量检验评定标准 JTG F80/1-2024（第一册）。⑷ 国家及***有关公路工程方面的管理文件。⑸ 指挥部、总监办及驻地监理下发的相关文件及现场实际情况。⑹ 本单位现有的技术能力、机械设备、施工管理水平及相关施工所积累的施工经验。3、适用范围及设计参数3.1、适用范围本交底适用于***第二合同段管段内 17 座桥梁支承垫石、抗震锚栓及梁底预埋钢板施工。3.2、设计参数⑴ 桥梁所处区域地震动峰值加速度均为 0.15g，地震基本烈度Ⅶ度；⑵ 本标段支座均采纳抗震板式橡胶支座，支座不均匀沉降：△=5mm，其材料和力学性能均应符合现行国家和行业标准的规定；⑶ 本标段桥梁支承垫石砼强度为 C40 细石砼；⑷ 本标段各桥梁施工工点支座类型及数量统计，详见下表：—1—下载后可任意编辑1色定村大桥个601002色定村中桥个20203尼西1号中桥个20204尼西2号中桥个20205尼西尼洋河大桥个60806卡定沟中桥个20207多布大桥个1002308多布1号中桥个20209多布2号中桥个202010多布特大桥个20044011更章1号中桥个202012更章大桥个205013更章尼洋河大桥个8014014更章2号中桥个202015沙嘎大桥个204016更章互通M匝道桥个141417G318分离式立交个44个52098019427444各桥梁施工工点支座类型及数量统计表序号施工部位详见后附图纸合计GCBZ(KZ)D750-GDGCBZ(KZ)500*500-GDGCBZ(KZ)D475-HDGCBZ(KZ)300*300-HD预制T梁支座现浇箱梁支座备注GCBZ(KZ)400*400-GDGCBZ(KZ)350*400-HD单位⑸ 各类型支座对应支承垫石预留锚栓孔设计参数详见下表：1GCBZ(KZ)400*400-GD20T梁3504904080180120632GCBZ(KZ)300*300-HD20T梁26037030801801203GCBZ(KZ)500*500-GD30T梁43562050100180120784GCBZ(KZ)350*400-HD30T梁35044040801801205GCBZ(KZ)D750-GD现浇箱梁650650701102001501136GCBZ(KZ)D475-HD现浇箱梁4254255080200150...
