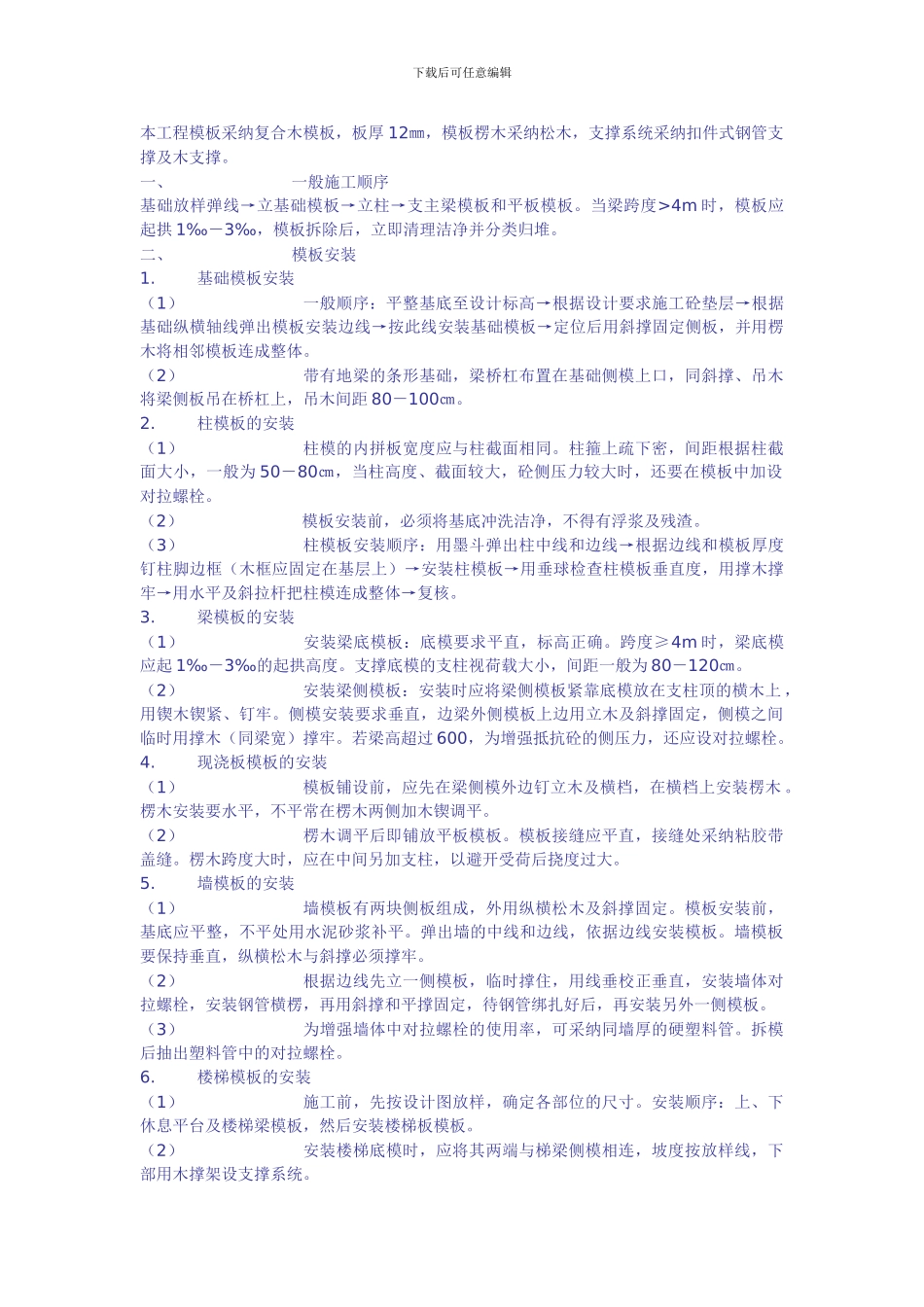

下载后可任意编辑本工程模板采纳复合木模板，板厚 12㎜，模板楞木采纳松木，支撑系统采纳扣件式钢管支撑及木支撑。一、 一般施工顺序基础放样弹线→立基础模板→立柱→支主梁模板和平板模板。当梁跨度>4m 时，模板应起拱 1‰－3‰，模板拆除后，立即清理洁净并分类归堆。二、 模板安装1. 基础模板安装（1） 一般顺序：平整基底至设计标高→根据设计要求施工砼垫层→根据基础纵横轴线弹出模板安装边线→按此线安装基础模板→定位后用斜撑固定侧板，并用楞木将相邻模板连成整体。（2） 带有地梁的条形基础，梁桥杠布置在基础侧模上口，同斜撑、吊木将梁侧板吊在桥杠上，吊木间距 80－100㎝。2. 柱模板的安装（1） 柱模的内拼板宽度应与柱截面相同。柱箍上疏下密，间距根据柱截面大小，一般为 50－80㎝，当柱高度、截面较大，砼侧压力较大时，还要在模板中加设对拉螺栓。（2） 模板安装前，必须将基底冲洗洁净，不得有浮浆及残渣。（3） 柱模板安装顺序：用墨斗弹出柱中线和边线→根据边线和模板厚度钉柱脚边框（木框应固定在基层上）→安装柱模板→用垂球检查柱模板垂直度，用撑木撑牢→用水平及斜拉杆把柱模连成整体→复核。3. 梁模板的安装（1） 安装梁底模板：底模要求平直，标高正确。跨度≥4m 时，梁底模应起 1‰－3‰的起拱高度。支撑底模的支柱视荷载大小，间距一般为 80－120㎝。（2） 安装梁侧模板：安装时应将梁侧模板紧靠底模放在支柱顶的横木上 ，用锲木锲紧、钉牢。侧模安装要求垂直，边梁外侧模板上边用立木及斜撑固定，侧模之间临时用撑木（同梁宽）撑牢。若梁高超过 600，为增强抵抗砼的侧压力，还应设对拉螺栓。4. 现浇板模板的安装（1） 模板铺设前，应先在梁侧模外边钉立木及横档，在横档上安装楞木 。楞木安装要水平，不平常在楞木两侧加木锲调平。（2） 楞木调平后即铺放平板模板。模板接缝应平直，接缝处采纳粘胶带盖缝。楞木跨度大时，应在中间另加支柱，以避开受荷后挠度过大。5. 墙模板的安装（1） 墙模板有两块侧板组成，外用纵横松木及斜撑固定。模板安装前，基底应平整，不平处用水泥砂浆补平。弹出墙的中线和边线，依据边线安装模板。墙模板要保持垂直，纵横松木与斜撑必须撑牢。（2） 根据边线先立一侧模板，临时撑住，用线垂校正垂直，安装墙体对拉螺栓，安装钢管横楞，再用斜撑和平撑固定，待钢管绑扎好后，再安装另外一侧模板。（3） 为增强墙体中对拉螺栓的使用率，可采纳同墙厚的...
