桥梁满堂支架施工方案VIP免费

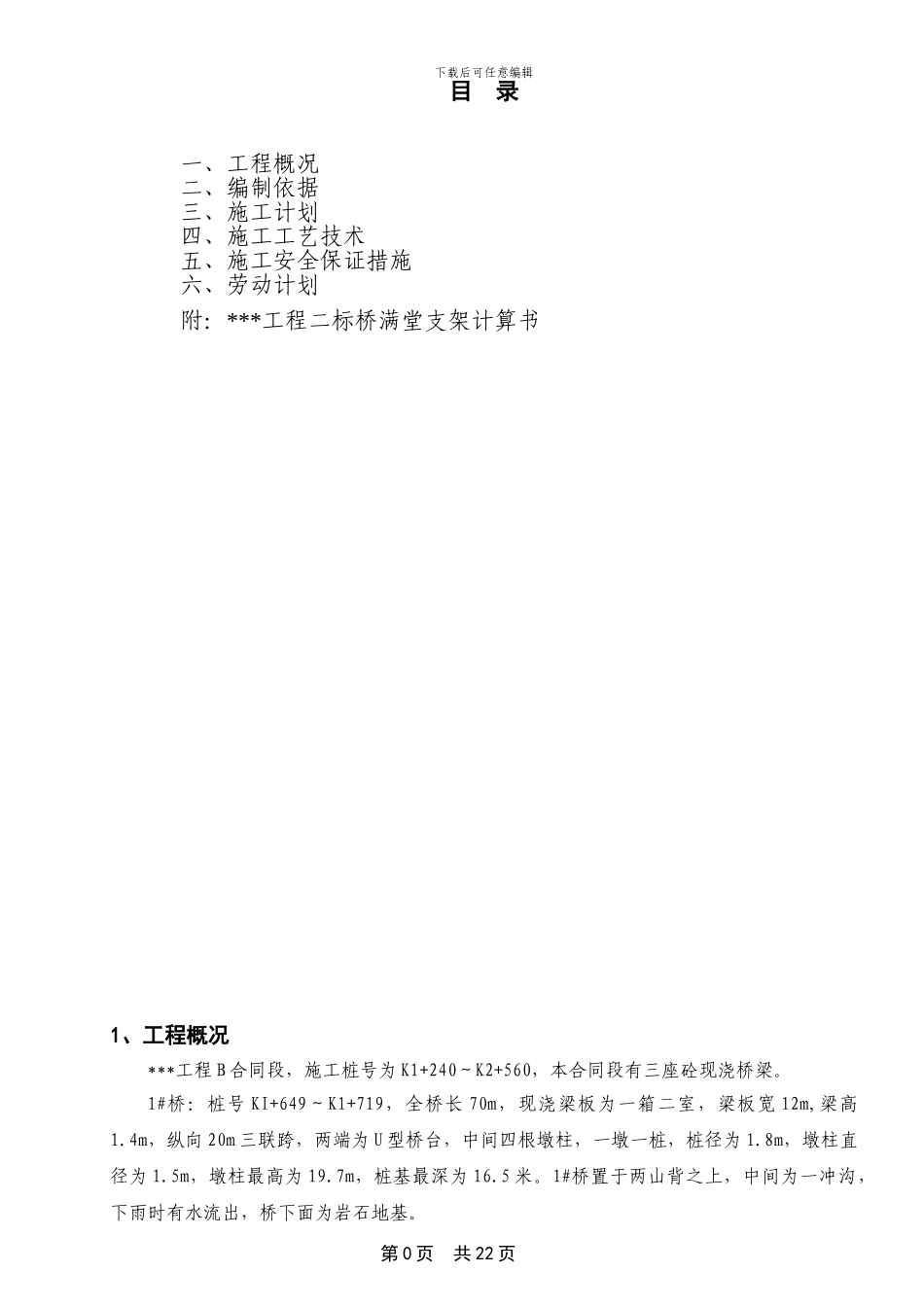

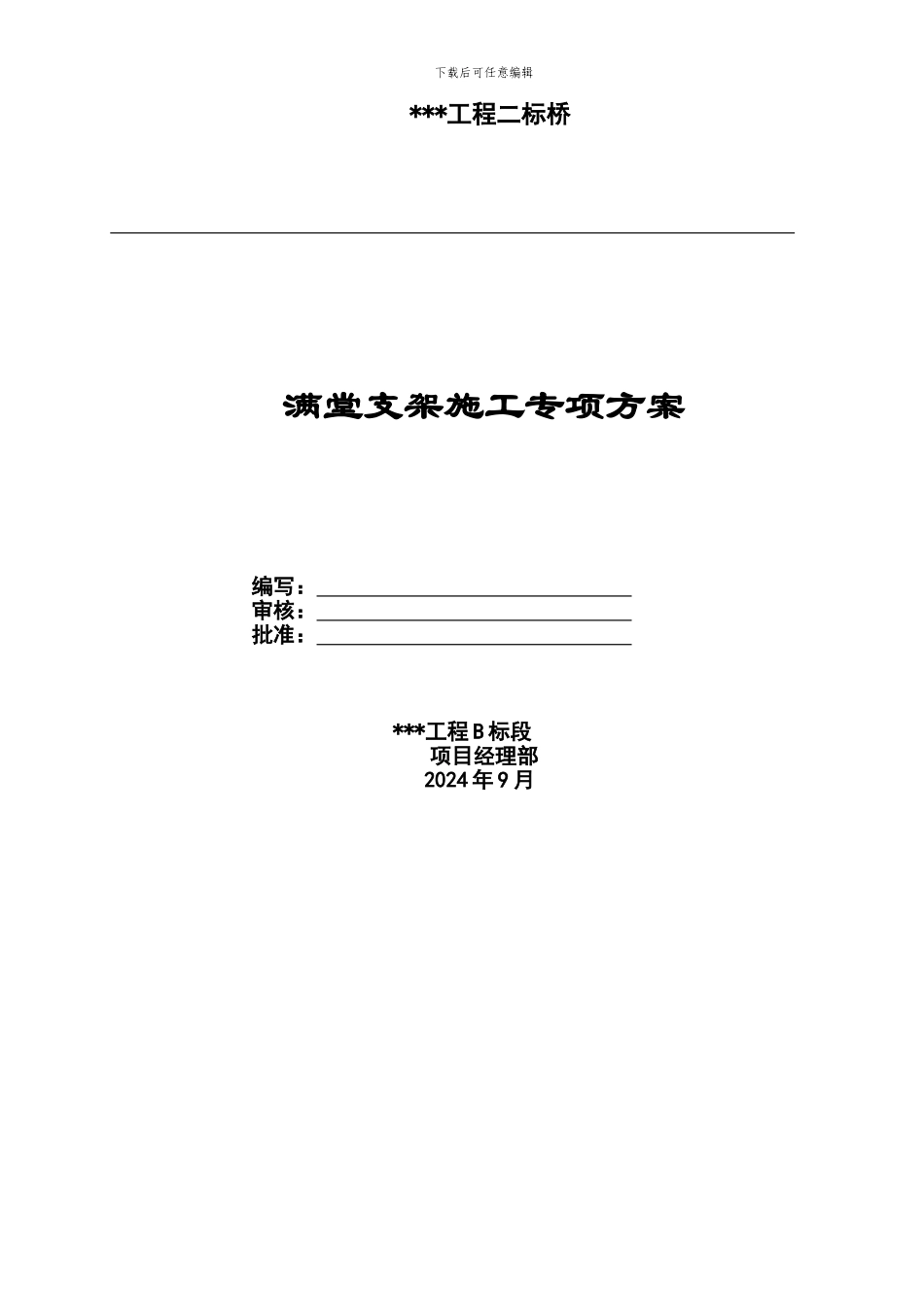

下载后可任意编辑 ***工程二标桥 满堂支架施工专项方案编写： 审核： 批准： ***工程 B 标段项目经理部2024 年 9 月 下载后可任意编辑目 录 一、工程概况 二、编制依据 三、施工计划 四、施工工艺技术 五、施工安全保证措施 六、劳动计划 附：***工程二标桥满堂支架计算书1、工程概况***工程 B 合同段，施工桩号为 K1+240～K2+560，本合同段有三座砼现浇桥梁。1#桥：桩号 KI+649～K1+719，全桥长 70m，现浇梁板为一箱二室，梁板宽 12m,梁高1.4m，纵向 20m 三联跨，两端为 U 型桥台，中间四根墩柱，一墩一桩，桩径为 1.8m，墩柱直径为 1.5m，墩柱最高为 19.7m，桩基最深为 16.5 米。1#桥置于两山背之上，中间为一冲沟，下雨时有水流出，桥下面为岩石地基。 第 0 页 共 22 页下载后可任意编辑2#桥：桩号 KI+754～K1+916，全桥长 162m，预应力砼现浇箱梁为一箱二室，梁板宽12m,梁高 1.7m，纵向每跨 30m 五联跨，两端为 U 型桥台，中间八根墩柱，一墩一桩，桩径2.2m，墩柱直径为 1.8m，墩柱最高为 18.89m，桩基最深为 24.5 米。2#桥置于山背之上，右下侧为一冲沟，下雨时有水流出，桥下面为岩石地基。3#桥：桩号 KI+980～K2+23，全桥长 250m，预应力砼现浇箱梁为一箱二室，梁板宽 12m,梁高 1.7m，纵向分为三联（第一联 15m 四联跨、第二第三均为 30m 三联跨），两端为 U 型桥台，中间 9 根墩 42 根桩。1#、2#、3#墩为一墩一桩，桩为 1.5*1.5m 圆角方柱，最高墩柱高为 17.37m，桩径为 2.2m，桩最深为 24 米。4#、5#、6#、7#、8#、9#墩为 2 墩柱 6 桩，墩柱为 2.5*2.0 圆角方柱，最高墩柱为 36.78m，每一墩柱下设一承台（13*65*2.5m），承台下设六桩，桩基直径为 1.8m，最深桩为 15.5m，3#桥置于两山背之上，中间有一条冲沟，下雨时有水流出，桥下面为岩石地基。脚手架搭设基础需进行土石边坡修整凿平及换填压实，对填筑基础进行压实度检测，满足脚手架承载力要求。下雨时有洪水冲刷，冲沟底采纳砼浇筑处理后，做好施工排水，杜绝洪水带来的安全隐患。施工时注意不要人为破坏植被，加强森林防火管理和预防措施，有针对性的专项方案。2、编制依据：1、***改扩建工程 B 合同段审批的实施性施工组织设计；2、***改扩建工程 B 合同段施工图；3、《钢结构设计法律规范》 JGJ130—2024；4、《木结构设计法律规范》 GB0017—2024；5、路桥施工计算手册：6、《建筑施工碗...
