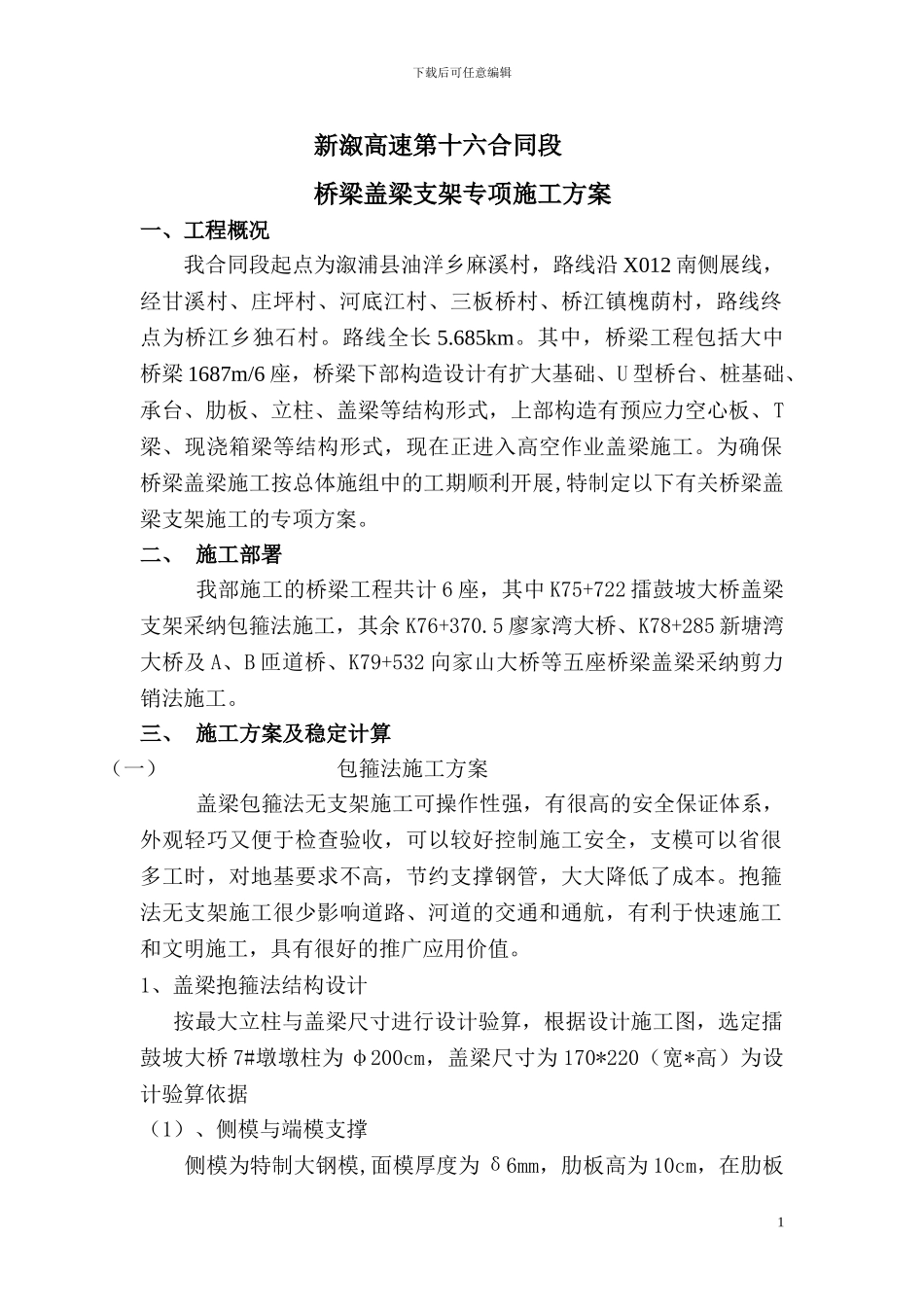

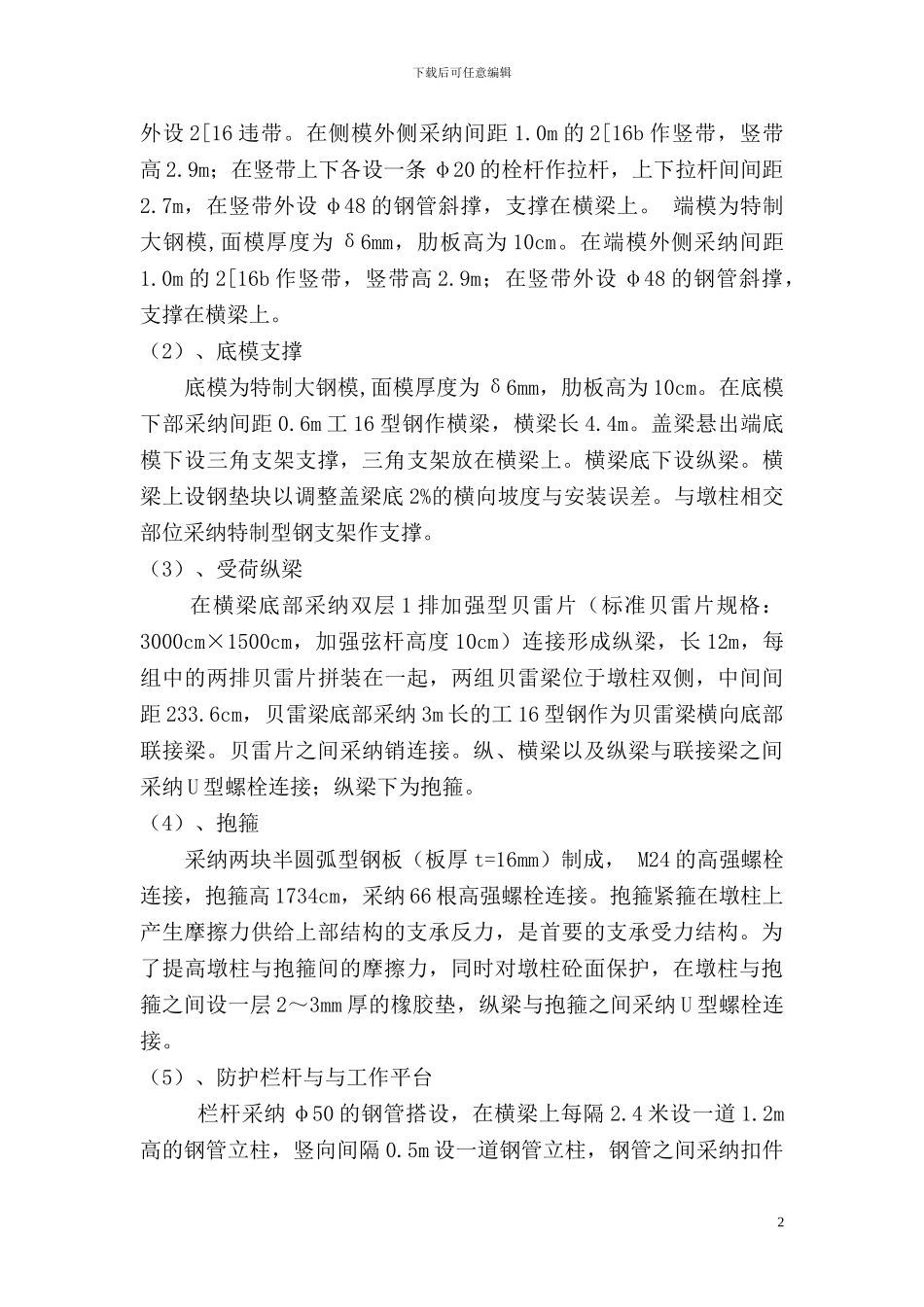

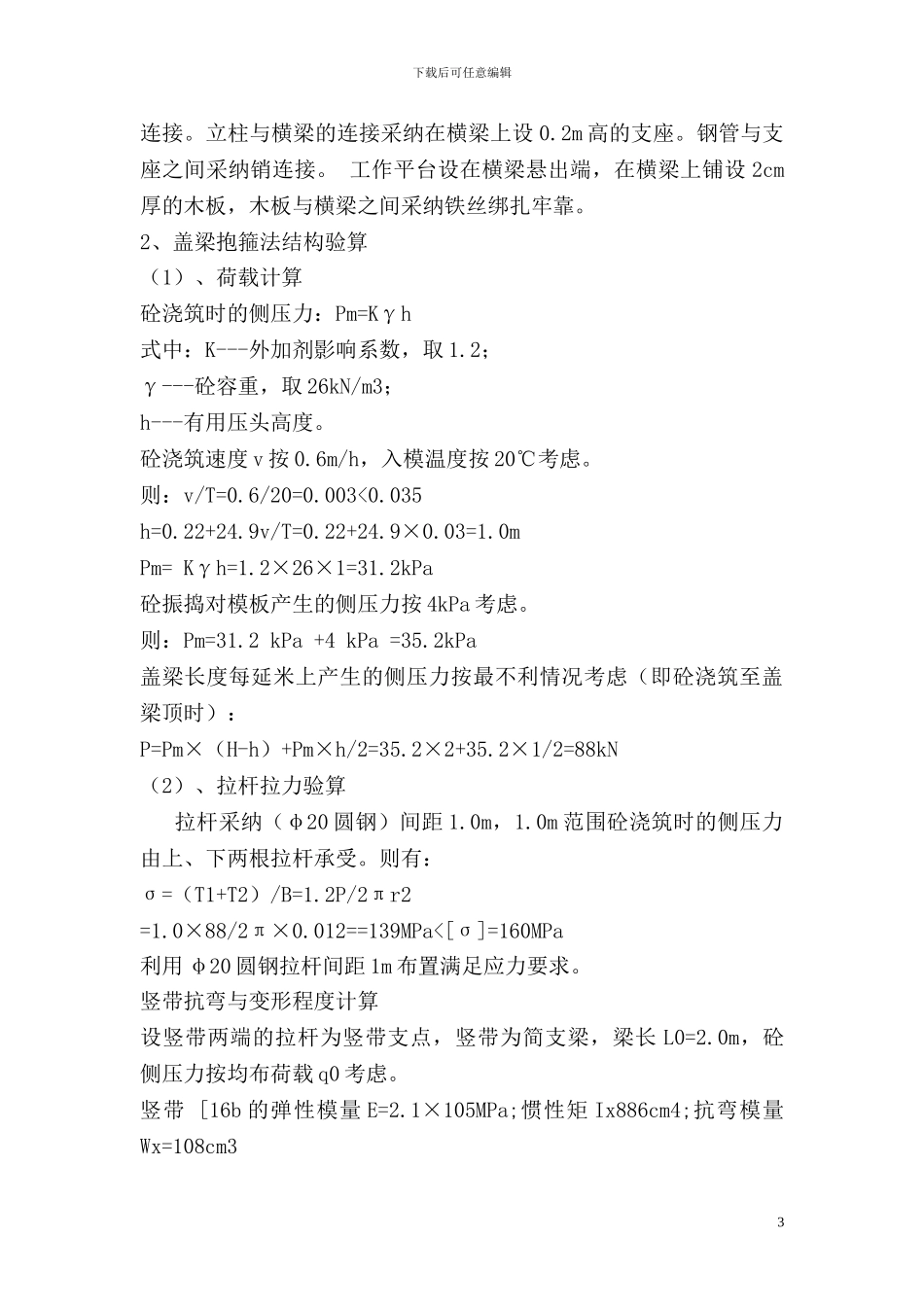

下载后可任意编辑新溆高速第十六合同段桥梁盖梁支架专项施工方案一、工程概况我合同段起点为溆浦县油洋乡麻溪村，路线沿 X012 南侧展线，经甘溪村、庄坪村、河底江村、三板桥村、桥江镇槐荫村，路线终点为桥江乡独石村。路线全长 5.685km。其中，桥梁工程包括大中桥梁 1687m/6 座，桥梁下部构造设计有扩大基础、U 型桥台、桩基础、承台、肋板、立柱、盖梁等结构形式，上部构造有预应力空心板、T梁、现浇箱梁等结构形式，现在正进入高空作业盖梁施工。为确保桥梁盖梁施工按总体施组中的工期顺利开展,特制定以下有关桥梁盖梁支架施工的专项方案。二、 施工部署我部施工的桥梁工程共计 6 座，其中 K75+722 擂鼓坡大桥盖梁支架采纳包箍法施工，其余 K76+370.5 廖家湾大桥、K78+285 新塘湾大桥及 A、B 匝道桥、K79+532 向家山大桥等五座桥梁盖梁采纳剪力销法施工。三、 施工方案及稳定计算（一）包箍法施工方案盖梁包箍法无支架施工可操作性强，有很高的安全保证体系，外观轻巧又便于检查验收，可以较好控制施工安全，支模可以省很多工时，对地基要求不高，节约支撑钢管，大大降低了成本。抱箍法无支架施工很少影响道路、河道的交通和通航，有利于快速施工和文明施工，具有很好的推广应用价值。1、盖梁抱箍法结构设计 按最大立柱与盖梁尺寸进行设计验算，根据设计施工图，选定擂鼓坡大桥 7#墩墩柱为 φ200cm，盖梁尺寸为 170*220（宽*高）为设计验算依据（1）、侧模与端模支撑 侧模为特制大钢模,面模厚度为 δ6mm，肋板高为 10cm，在肋板1下载后可任意编辑外设 2[16 违带。在侧模外侧采纳间距 1.0m 的 2[16b 作竖带，竖带高 2.9m；在竖带上下各设一条 φ20 的栓杆作拉杆，上下拉杆间间距2.7m，在竖带外设 φ48 的钢管斜撑，支撑在横梁上。 端模为特制大钢模,面模厚度为 δ6mm，肋板高为 10cm。在端模外侧采纳间距1.0m 的 2[16b 作竖带，竖带高 2.9m；在竖带外设 φ48 的钢管斜撑，支撑在横梁上。 （2）、底模支撑 底模为特制大钢模,面模厚度为 δ6mm，肋板高为 10cm。在底模下部采纳间距 0.6m 工 16 型钢作横梁，横梁长 4.4m。盖梁悬出端底模下设三角支架支撑，三角支架放在横梁上。横梁底下设纵梁。横梁上设钢垫块以调整盖梁底 2%的横向坡度与安装误差。与墩柱相交部位采纳特制型钢支架作支撑。 （3）、受荷纵梁 在横梁底部采纳双层 1 排加强型贝雷片（标准贝雷片规格：3000cm×1500cm，加...
