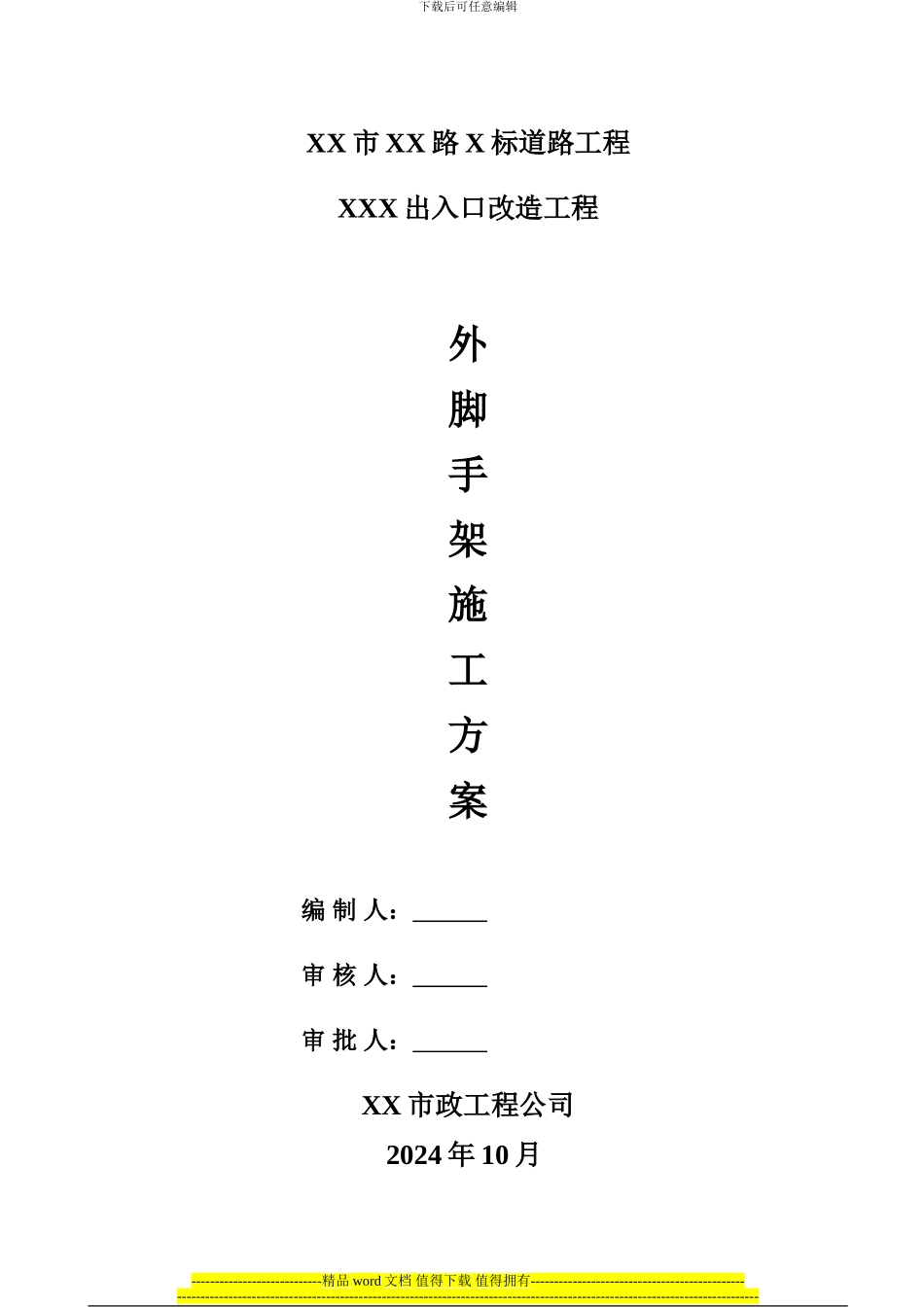

下载后可任意编辑XX 市 XX 路 X 标道路工程XXX 出入口改造工程外脚手架施工方案编 制 人： 审 核 人： 审 批 人： XX 市政工程公司2024 年 10 月----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑外脚手架施 工 方 案一、编制依据：XX 市 XX 路 X 标 XXX 出入口改造工程施工图、《公路桥涵施工技术法律规范》（JTG TF50-2024）、《建筑施工安全检查标准》（JGJ59-2024）、《扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)、《建筑施工安全检查评分标准》(JGJ59-99)、《建筑地基基础设计法律规范》(GB 50007-2024)、《建筑施工高处作业安全技术法律规范》(JGJ80-91)等编制。二、工程概况：本工程位于 XX 市 XX 路 X 标段 XXX 出入口，改造工程由 E、F、G 三条匝道、XX 七中消防通道和东、西人行天桥组成。1、XX 路 XXX 出入口匝道高架桥工程，详见如下：①E 匝道桥桥长 269 米，桥宽 8 米，桥横断面布置为： 0.5 米防撞栏杆+7 米车行道+0.5 米防撞栏杆。桥梁分为三联，第一联分跨为（29.5+30+29.5）米，第二联分跨为 3*30 米，第三联分跨为 3*30 米，其中拼宽段行车道宽度为 0-7 米，梁宽 5M-8M,梁高 1.8 米，单箱单室，顶底板厚度为 25CM,斜腹板宽度 45CM，下部结构采纳椭圆形柱墩、盖梁式桥台，钻孔灌注桩基础，共 9 跨。②F 匝道桥桥长 387.5 米，桥宽 8 米，桥横断面布置为： 0.5 米防撞栏杆+7米车行道+0.5 米防撞栏杆。桥梁分为四联，第一联分跨为 4*30M，第二联分跨为3*30 米，第三联分跨为（29.5+2*30）米，第四联分跨为（29+2*29.5）米，其中拼宽段行车道宽度为 0-7 米，梁宽 6.5M-8.5M,梁高 1.8 米，单箱单室，顶底板厚度为 25CM,斜腹板宽度 45CM，下部结构采纳椭圆形柱墩、盖梁式桥台，钻孔灌注桩基础，共 13 跨。③G 匝道桥桥长 192 米，桥宽 8 米，桥横断面布置为： 0.5 米防撞栏杆+7 米车行道+0.5 米防撞栏杆。桥梁分为三联，第一联分跨为 3*20M，第二联分跨为2*28.5 米，第三联分跨为（23+30+23）米，其中拼宽段行车道宽度为 0-7 米，梁宽 4.5M-9M,第一联梁高 1.2 米，单箱单室，顶底板厚度为 20CM,斜...
