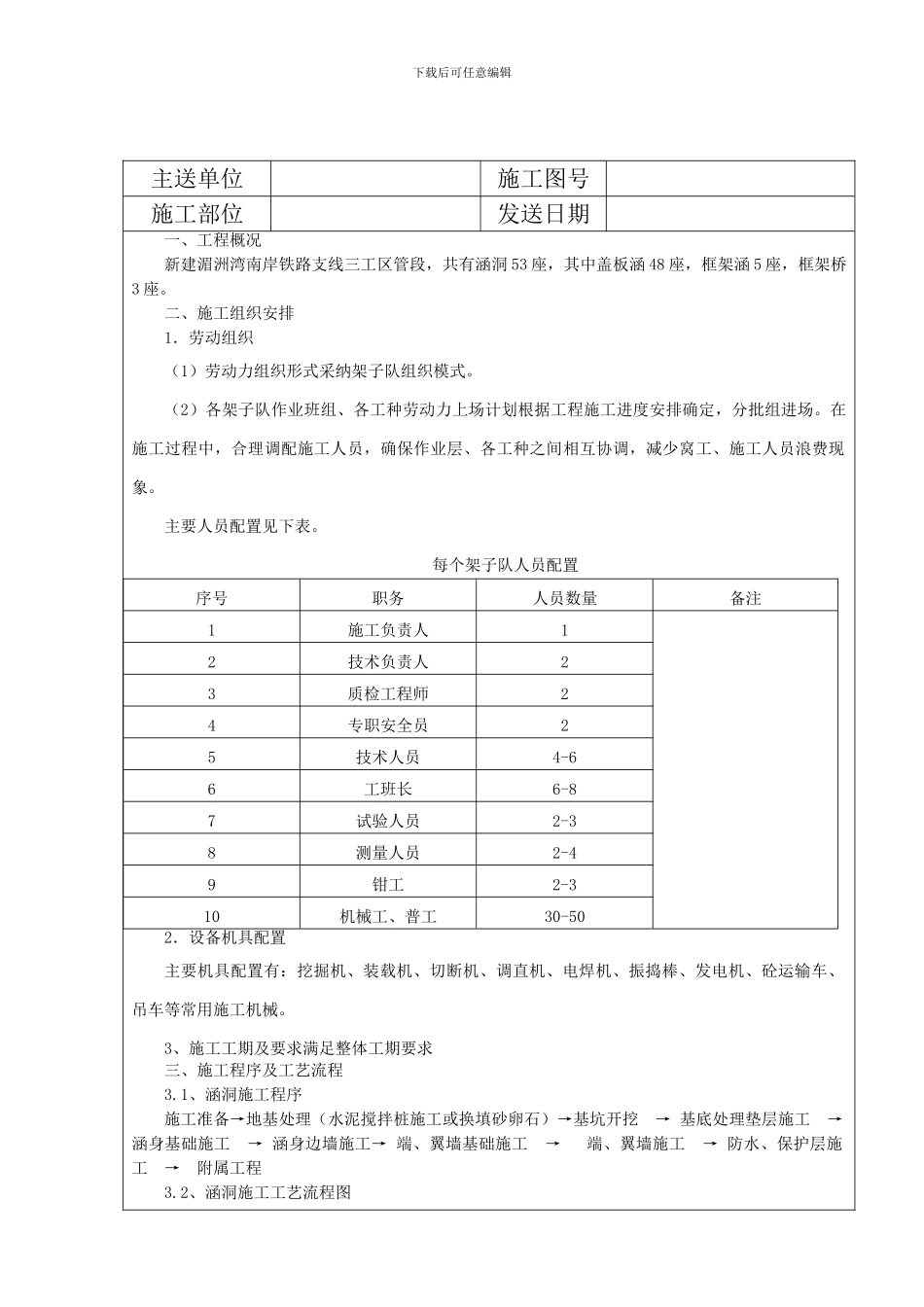

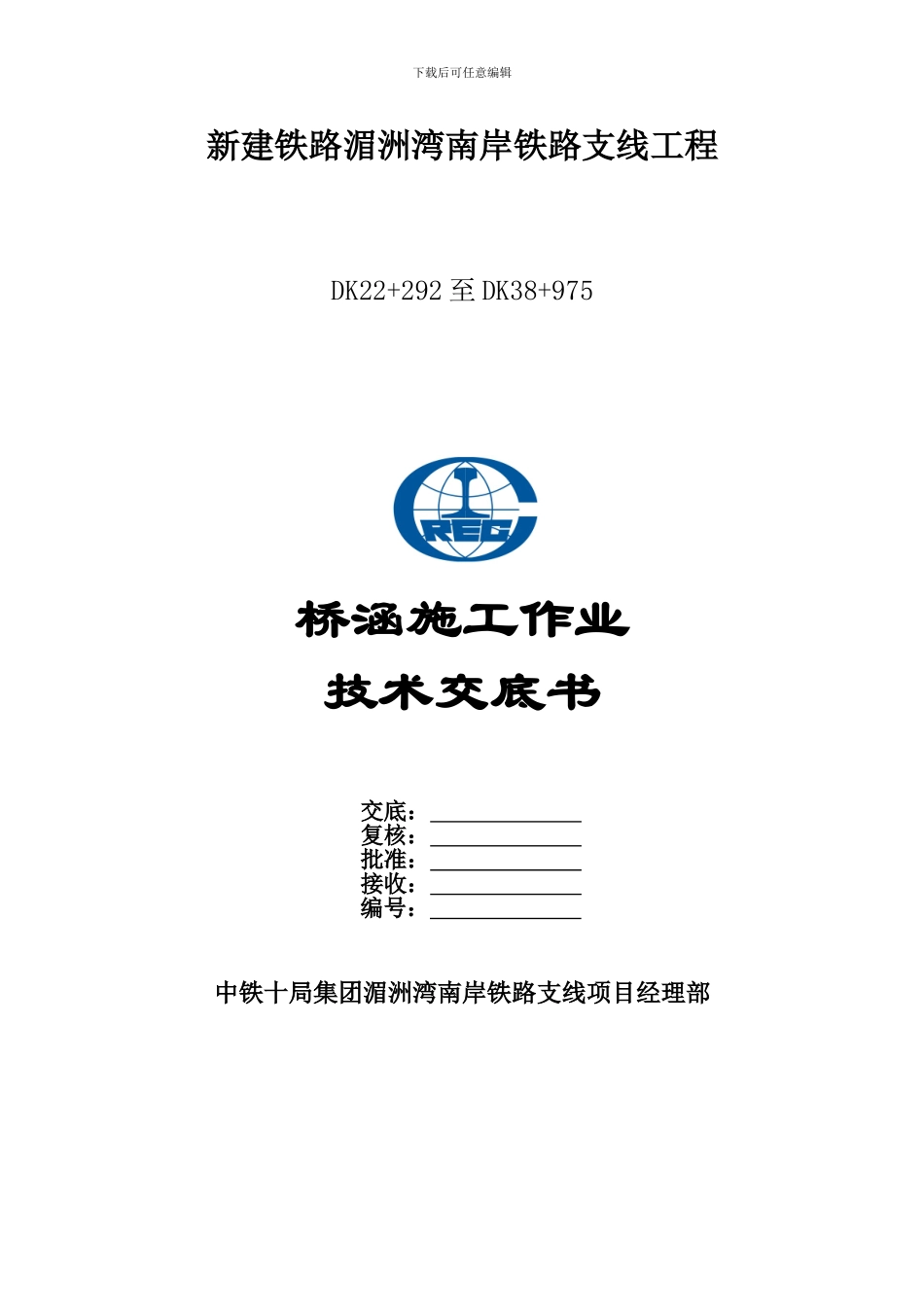

下载后可任意编辑新建铁路湄洲湾南岸铁路支线工程DK22+292 至 DK38+975桥涵施工作业技术交底书 交底： 复核： 批准： 接收： 编号： 中铁十局集团湄洲湾南岸铁路支线项目经理部 下载后可任意编辑技术交底书下载后可任意编辑主送单位施工图号施工部位发送日期一、工程概况新建湄洲湾南岸铁路支线三工区管段，共有涵洞 53 座，其中盖板涵 48 座，框架涵 5 座，框架桥3 座。二、施工组织安排1．劳动组织（1）劳动力组织形式采纳架子队组织模式。（2）各架子队作业班组、各工种劳动力上场计划根据工程施工进度安排确定，分批组进场。在施工过程中，合理调配施工人员，确保作业层、各工种之间相互协调，减少窝工、施工人员浪费现象。主要人员配置见下表。每个架子队人员配置序号职务人员数量备注1施工负责人12技术负责人23质检工程师24专职安全员25技术人员4-66工班长6-87试验人员2-38测量人员2-49钳工2-310机械工、普工30-502．设备机具配置主要机具配置有：挖掘机、装载机、切断机、调直机、电焊机、振捣棒、发电机、砼运输车、吊车等常用施工机械。3、施工工期及要求满足整体工期要求三、施工程序及工艺流程3.1、涵洞施工程序施工准备→地基处理（水泥搅拌桩施工或换填砂卵石）→基坑开挖 → 基底处理垫层施工 → 涵身基础施工 → 涵身边墙施工→ 端、翼墙基础施工 → 端、翼墙施工 → 防水、保护层施工 → 附属工程3.2、涵洞施工工艺流程图下载后可任意编辑盖板涵施工工艺流程框图放样、开挖基坑钢筋合格检验底板钢筋绑扎底板立模检查原材料、配比、拌和、振捣、尺寸、标高底板浇筑绑扎涵身钢筋盖板预制立模浇注砼前、中、后一系列检查浇筑涵身混凝土回填及锥坡砌筑盖板运输与安装养生、拆模、外观检查下载后可任意编辑框架涵施工工艺流程框图3.3、地基处理3.3.1 水泥搅拌桩施工水泥搅拌桩成桩采纳深层搅拌机、履带式起重机、灰浆搅拌机、灰浆泵、冷却泵及其配套设备进行施工。具体施工步骤和方法如下：下载后可任意编辑施工准备，做好现场 “三通一平”的施工条件，清除完地下以及高空的障碍物后，测量放样，用全站仪放出要施工的桩位。桩机就位：打桩机就位时，应对准桩位，机身垂直，在施工时不发生倾斜。施工中，先将深层搅拌机用钢丝绳吊挂在起重机上，用输浆胶管将贮料罐砂浆泵与深层搅拌机接通，开动电动机，搅拌机叶片相向而转，借设备自重，以 0.8-1.0m/min 的速度沉至要求的加固深度；再以 0.5-0.8m/mi...
