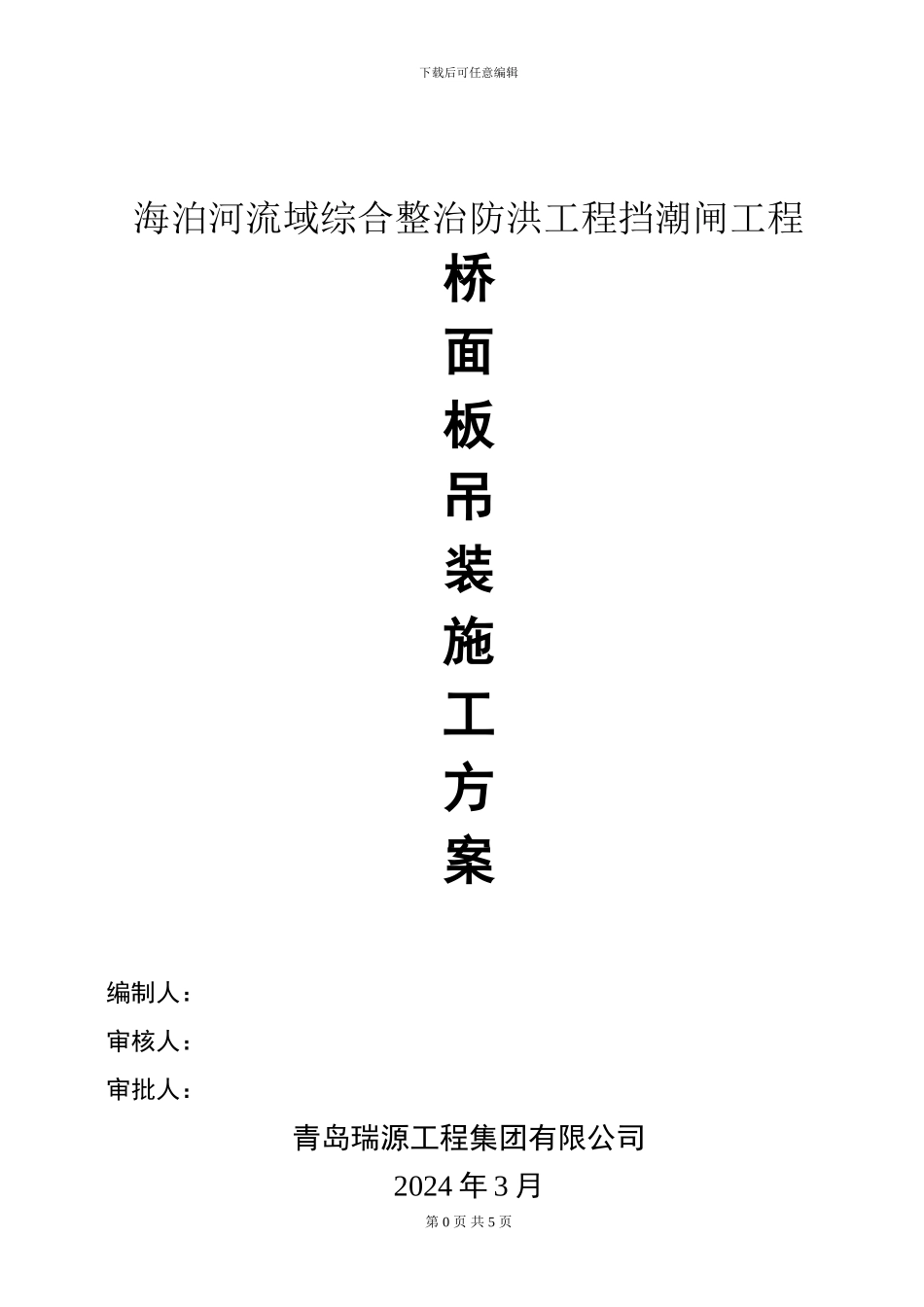

下载后可任意编辑海泊河流域综合整治防洪工程挡潮闸工程桥面板吊装施工方案编制人：审核人：审批人：青岛瑞源工程集团有限公司2024 年 3 月第 0 页 共 5 页下载后可任意编辑海泊河流域综合整治防洪工程挡潮闸工程交通桥施工时，交通桥的桥面板为预制钢筋砼板。交通桥预制桥面板砼浇筑量为 167m3，砼强度等级为 C40，砼保护层厚度为25mm。桥面板共 35 块，每块长度为 11.71~11.96mm，单块重量为 11.35~13.68t,厚度为550mm；一 、砼预制板的吊装堆放1. 砼预制板的强度达到设计强度的 75%以上时，才可对其进行堆放装运，堆放装运时防止碰损。2. 砼预制板堆放场地平整坚实，构件堆放时要轻稳不得引起砼构件的损坏。交通桥桥面板施工工艺流程 二、 安装准备工作 1、经检查，独立交通桥桥面板尺寸及墩（台）帽尺寸、平面位置、高程均准确，且砼表面平整，并已冲洗洁净。 2、经检测，桥面板及墩台砼强度达到设计要求，具备吊装条件。 3、橡胶支座已进场，经开箱检查，具备质量保证书、出厂合格证等质量证明文件。 4、经测量工程师测量放样，独立交通桥桥面板橡胶支座位置及桥面板安装位置均已确定，并用记号笔标明准确位置。 5、施工场地已平整，运输道路已压实处理。 二、 吊装步骤 1、将橡胶支座放置于墩台已标明的支座位置上。 2、本工程独立交通桥桥面板单块最大吨位为 13.68 吨。在预制场，拟用 25 吨汽车吊将梁板吊装至平板车上。空心板搁支时，用垫木支承，搁支点与吊点位置一致。 3、经用平板车运至西侧桥台旁，用架设在西侧桥台北侧 80 吨吊车，将桥面板吊装至墩 8 台已标明的位置上。吊装过程中，使用慢挡，避开桥面板出现强烈的碰撞。 4、若支座出现松动现象，当场用 1cm 厚钢板垫于橡胶支座下面，确保 桥面板平稳，不出现翘动现象。 四、安装部位测量放线构件安装前，使用经纬仪和水准仪检测、校核支撑结构的尺寸和高程，并在支撑结第 1 页 共 5 页绞缝砼浇筑桥面板运输桥面板安装就位安装部位测量放线砂浆找平层施工安放橡胶支座下载后可任意编辑构上标出每块板位置的中心线和标高。五、砂浆找平层施工砂浆找平层施工前，首先将安放橡胶支座的区域进行凿毛处理，砂浆找平层施工时，应于 24h 前在其相应部位洒水湿润。找平层为 1：2 的水泥砂浆垫层，找平层应用木抹子摸两遍，砂浆初凝后用湿润的草袋覆盖养护，砂浆找平层的顶面高程及断面尺寸应与施工图纸相符。六、安放板式橡胶支座在...
