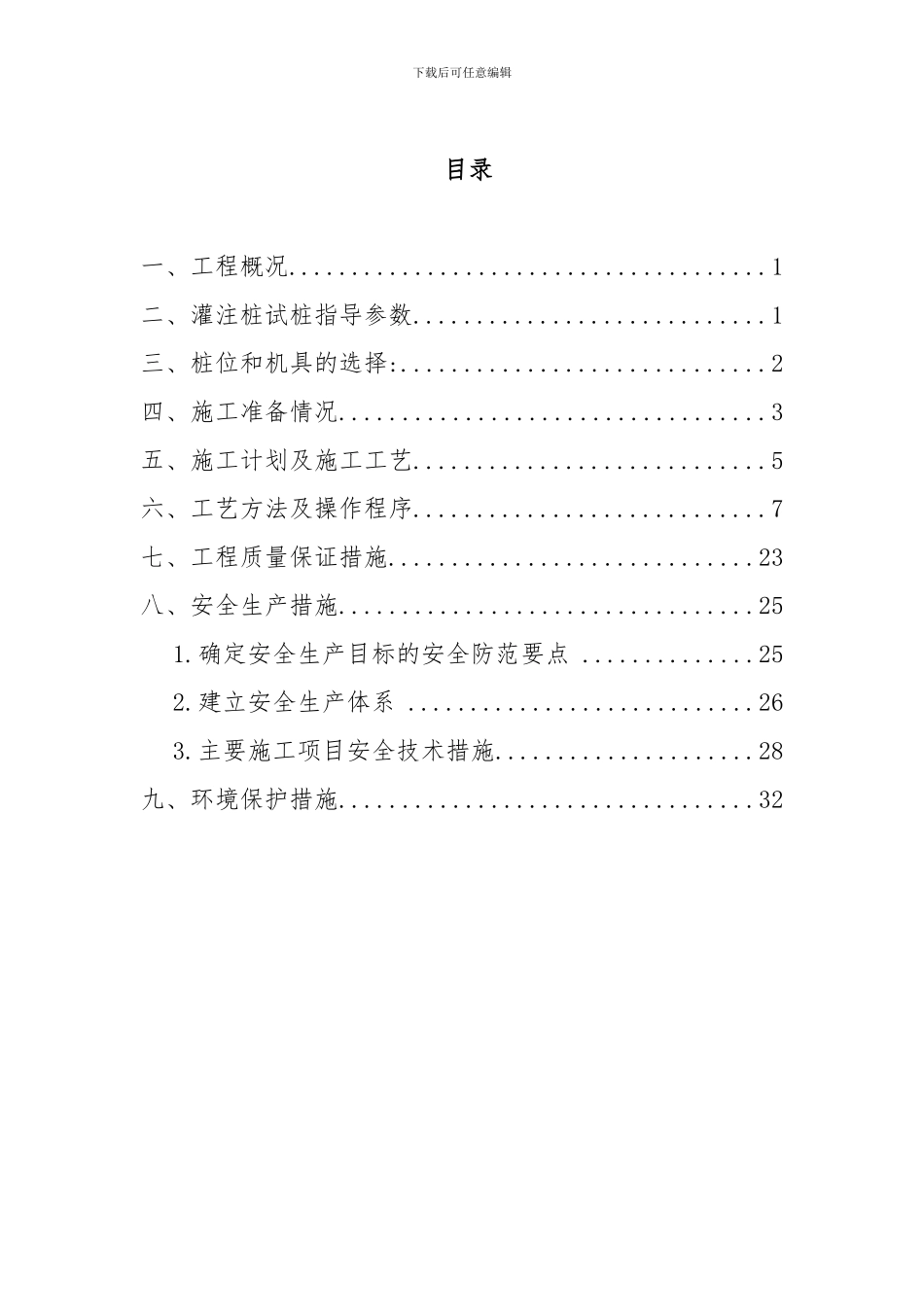

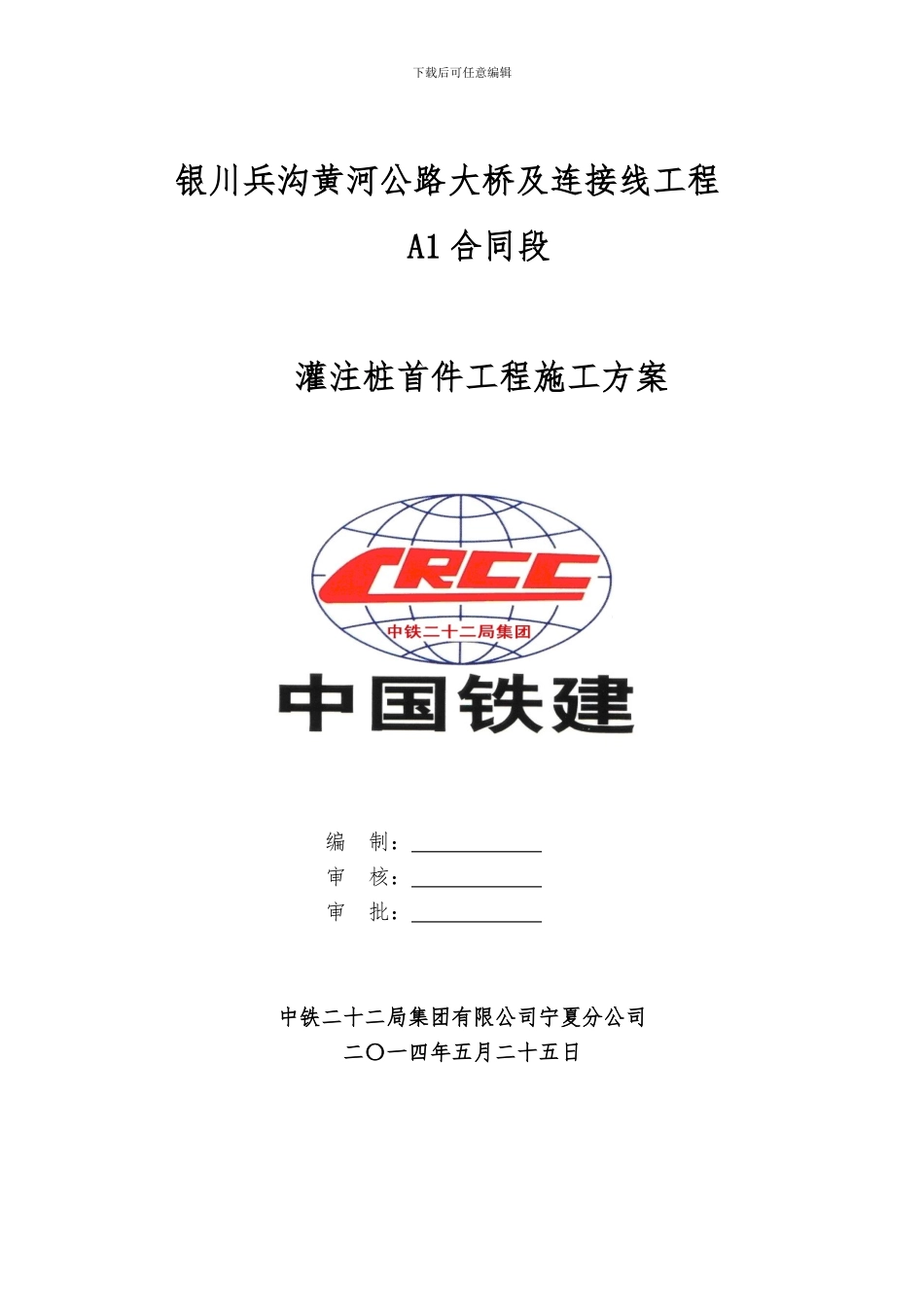

下载后可任意编辑银川兵沟黄河公路大桥及连接线工程A1 合同段灌注桩首件工程施工方案编 制： 审 核： 审 批： 中铁二十二局集团有限公司宁夏分公司二〇一四年五月二十五日下载后可任意编辑 目录一、工程概况......................................1二、灌注桩试桩指导参数............................1三、桩位和机具的选择:.............................2四、施工准备情况..................................3五、施工计划及施工工艺............................5六、工艺方法及操作程序............................7七、工程质量保证措施.............................23八、安全生产措施.................................251.确定安全生产目标的安全防范要点 ..............252.建立安全生产体系 ............................263.主要施工项目安全技术措施.....................28九、环境保护措施.................................321下载后可任意编辑一、工程概况本标段包括 3 座桥：贺兰山互通立交主线桥起止桩号：K1+276～ K1+643; 贺 兰 山 互 通 立 交 A 匝 道 桥 ， 起 止 桩 号 ： K1+15.33 ～K1+302.41;新渠稍分离式立交桥,起止桩号：K2+134～K1+200;桩基总共 196 根，均采纳反循环钻施工。本合同段做首件桩基施工桩基选择为 A 匝道桥 N4-1 桩基。此钻孔灌注桩桩长 56 米，直径为 1.5 米。桩基工程量表 桩径1.2m1.3m1.5m2m根数303612010二、灌注桩试桩指导参数根据桩基施工前进行的工艺性试验总结。为首件桩基施工提供可靠得的指标：1、钻头：直径 1.5m，三角状反循环钻头。2、钻进时的参数：钻进速度为 1.86m/小时，根据试验桩泥浆制作控制指标（泥浆比重：1.14 g/cm3 ；黏度：18～20s；含砂率：2%；胶体率：96%；PH 值：8）可以满足施工需要；3、GF-S200 反循环钻机在不同性质土层中的钻进速度：砂土2.2m/小时、胶粘土 1.53m/小时。4、灌注前二次清孔后的泥浆指标及清孔方法：相对密度：1.03～1.10；粘度：17～20Pa.s；含砂率：＜2％；胶砂率：≥95％。下导管时，保证导管的密闭性，很好地防止导管漏水，后采纳离心式泥浆泵进行清空。5、混凝土灌注前用测绳检测沉渣厚度为 4cm。6、扩孔系数：扩孔系数为 1.14。7、混凝土灌注坍落度为 200～220mm。三、桩位和机具的选择:考虑本项目的土地交付情况与现场施工便利情况，首件桩基选2下载后可任意编辑择在 A 匝道桥 N4-...
