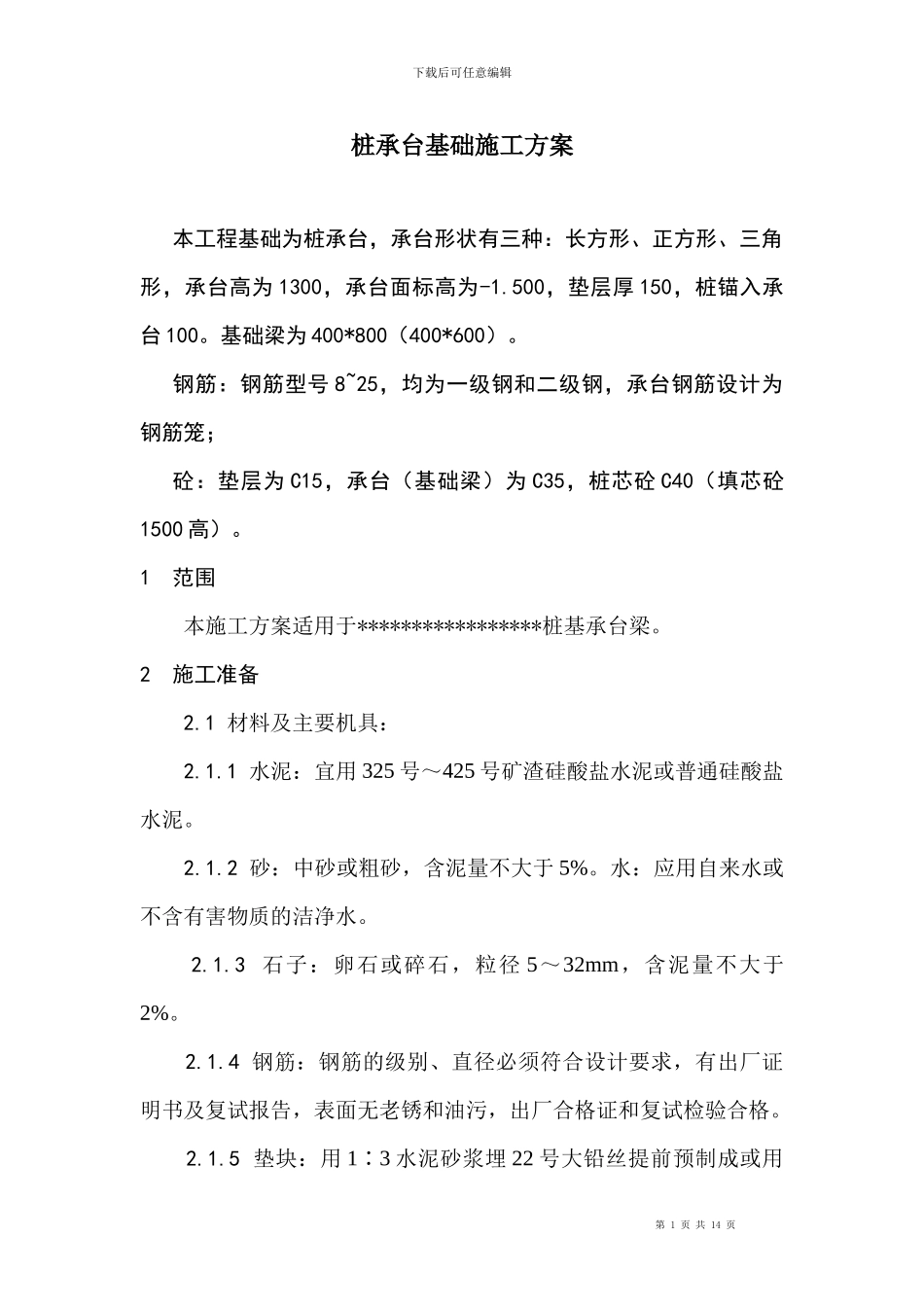

下载后可任意编辑桩承台基础施工方案本工程基础为桩承台，承台形状有三种：长方形、正方形、三角形，承台高为 1300，承台面标高为-1.500，垫层厚 150，桩锚入承台 100。基础梁为 400*800（400*600）。钢筋：钢筋型号 8~25，均为一级钢和二级钢，承台钢筋设计为钢筋笼；砼：垫层为 C15，承台（基础梁）为 C35，桩芯砼 C40（填芯砼1500 高）。1 范围 本施工方案适用于*****************桩基承台梁。2 施工准备 2.1 材料及主要机具： 2.1.1 水泥：宜用 325 号～425 号矿渣硅酸盐水泥或普通硅酸盐水泥。 2.1.2 砂：中砂或粗砂，含泥量不大于 5%。水：应用自来水或不含有害物质的洁净水。 2.1.3 石子：卵石或碎石，粒径 5～32mm，含泥量不大于2%。 2.1.4 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告，表面无老锈和油污，出厂合格证和复试检验合格。 2.1.5 垫块：用 1∶3 水泥砂浆埋 22 号大铅丝提前预制成或用 第 1 页 共 14 页下载后可任意编辑塑料卡垫。 2.1.6 火铅丝：规格 18～20 号铁丝。 2.1.7 外加剂、掺合料，根据施工需要通过试验确定。 2.1.8 主要机具 2.1.8.1 浇筑混凝土：应备有磅秤、插入式振捣器、平尖头铁锹、胶皮管、手推车、木抹子和铁盘等。 2.1.8.2 绑扎钢筋：应备有钢筋钩子、扳手、小撬棍、铡刀（切断火烧丝用）、弯钩机、木折尺以及组合钢模板等。 2.2 作业条件： 2.2.1 桩基施工已全部完成，并按设计要求挖完土，而且办完桩基施工验收记录。 2.2.2 截桩：将桩顶高于设计标高的桩，利用截桩器整齐地截掉，不能损坏桩头。2.2.3 修整桩顶混凝土（桩芯砼填筑）：如桩顶低于设计标高时，须用同级混凝土接高。根据图纸设计要求将桩头破出，焊接锚固钢筋（根据图籍 2000 沪 G502、DBJT08—92—2000，第 41 页，填芯高度 1500，钢筋为 5 根均布焊接），并会同监理单位验收； 2.2.4 桩顶伸入承台中的钢筋应符合设计要求，一般不小于40d，钢筋长度不够时，应予以接长。2.2.5 应将槽底虚土、杂物等垃圾清除洁净。2.2.6 现场准备条件充分，满足施工要求。3 施工工艺 第 2 页 共 14 页下载后可任意编辑3.1 整体工艺流程：1100 地块（J 轴/①~⑤ 轴→A 轴/①~⑤ 轴）-----------→1090 地块（G 轴/①~⑤ 轴→A 轴/①~⑤ 轴）3.1.1 钢筋绑扎工艺流程核对钢筋半成品→钢筋绑扎→预埋管线及铁活→绑好砂浆垫块 3.1.1 基础模板...
