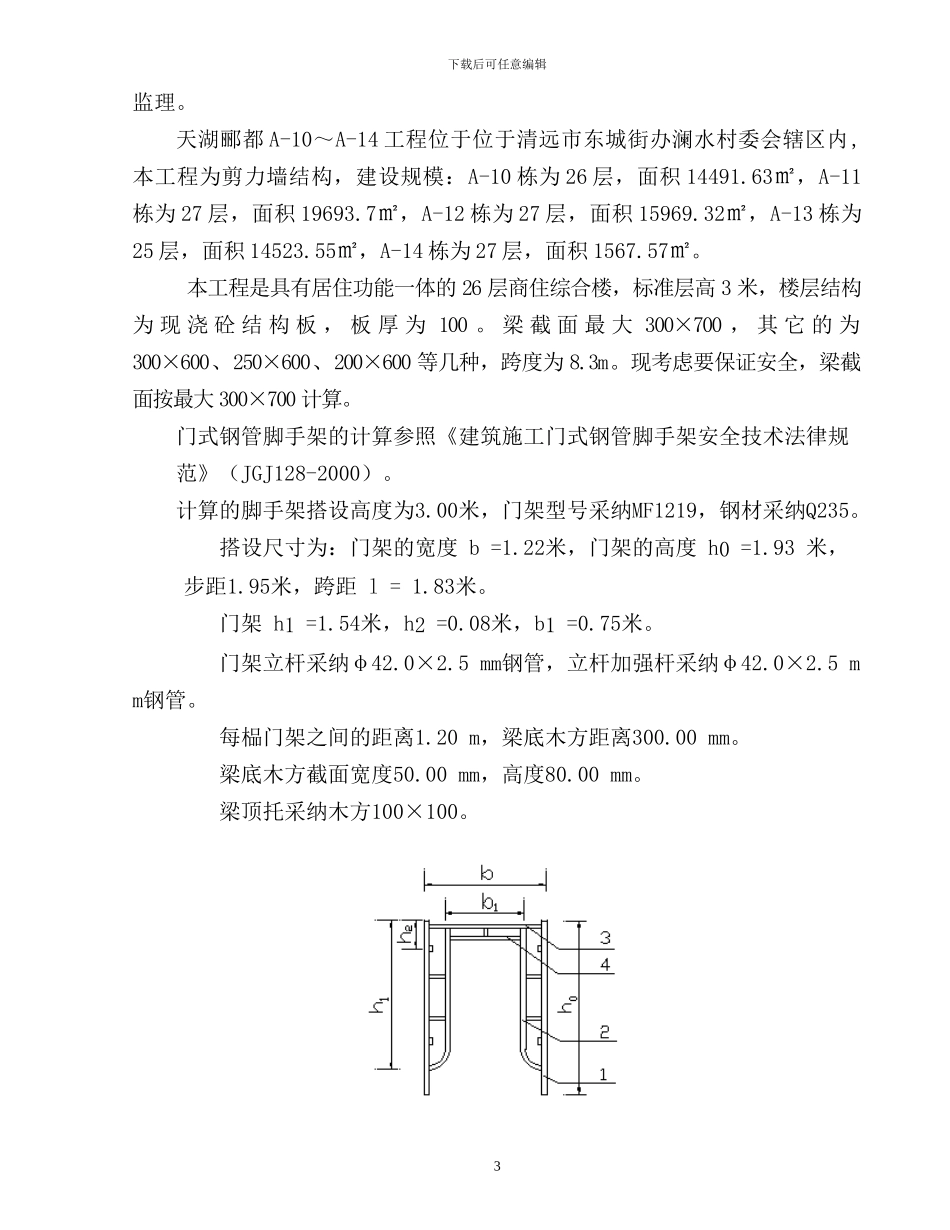

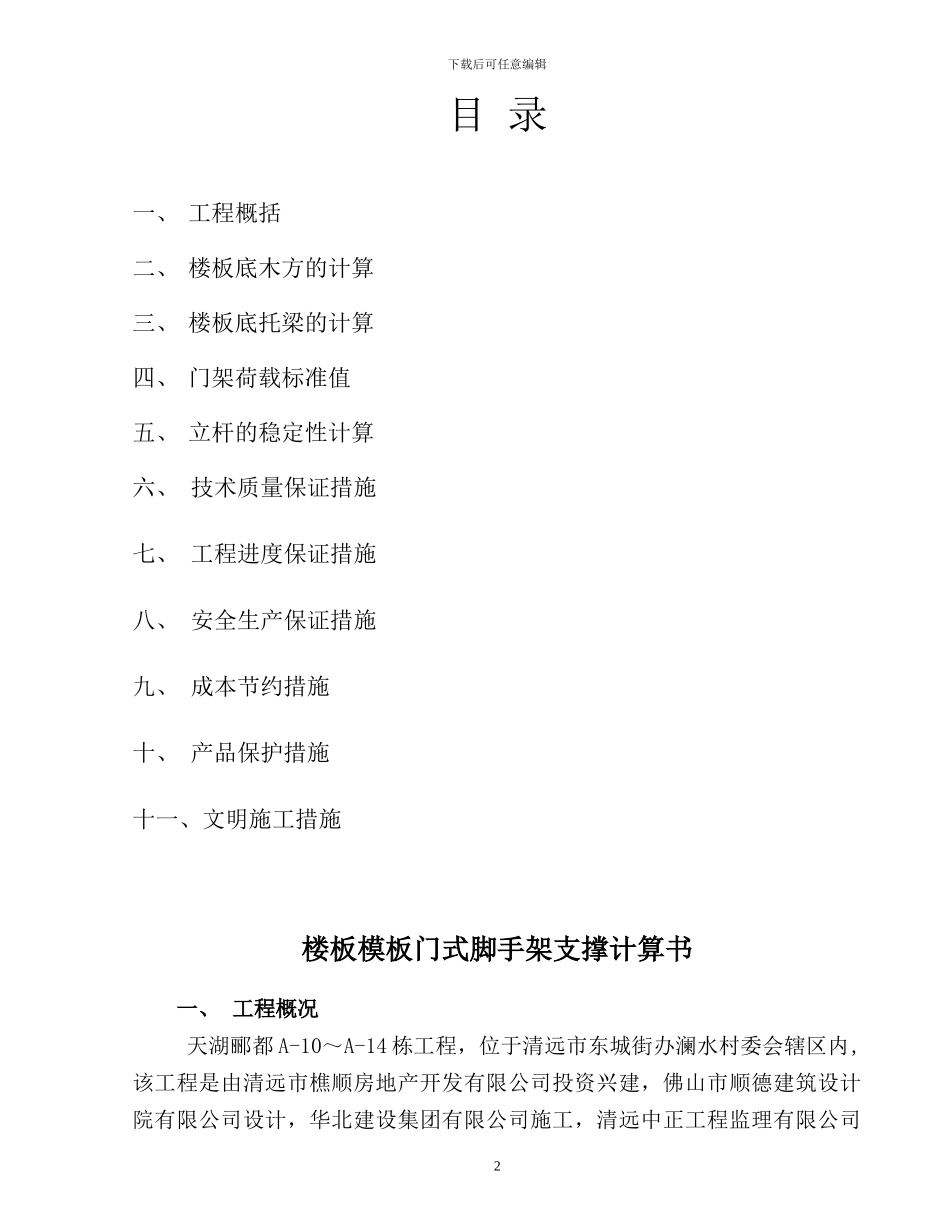

楼板模板施工方案工程名称：天湖郦都 A-10～A-14建设单位：清远市樵顺房地产开发有限公司监理单位：清远中正工程监理有限公司设计单位：佛山市顺德建筑勘察设计院有限公司施工单位：华北建设集团有限公司编制单位：天湖郦都A-10～A-14栋工程项目部编制人：编制时间： 年 月 日审核单位：华北建设集团有限公司审批人：审批时间： 年 月 日下载后可任意编辑目 录一、 工程概括二、 楼板底木方的计算三、 楼板底托梁的计算四、 门架荷载标准值五、 立杆的稳定性计算六、 技术质量保证措施七、 工程进度保证措施八、 安全生产保证措施九、 成本节约措施十、 产品保护措施十一、文明施工措施楼板模板门式脚手架支撑计算书一、 工程概况天湖郦都 A-10～A-14 栋工程，位于清远市东城街办澜水村委会辖区内, 该工程是由清远市樵顺房地产开发有限公司投资兴建，佛山市顺德建筑设计院有限公司设计，华北建设集团有限公司施工，清远中正工程监理有限公司2下载后可任意编辑监理。天湖郦都 A-10～A-14 工程位于位于清远市东城街办澜水村委会辖区内, 本工程为剪力墙结构，建设规模：A-10 栋为 26 层，面积 14491.63㎡，A-11栋为 27 层，面积 19693.7㎡，A-12 栋为 27 层，面积 15969.32㎡，A-13 栋为25 层，面积 14523.55㎡，A-14 栋为 27 层，面积 1567.57㎡。本工程是具有居住功能一体的 26 层商住综合楼，标准层高 3 米，楼层结构为 现 浇 砼 结 构 板 ， 板 厚 为 100 。 梁 截 面 最 大 300×700 ， 其 它 的 为300×600、250×600、200×600 等几种，跨度为 8.3m。现考虑要保证安全，梁截面按最大 300×700 计算。 门式钢管脚手架的计算参照《建筑施工门式钢管脚手架安全技术法律规范》（JGJ128-2000）。 计算的脚手架搭设高度为3.00米，门架型号采纳MF1219，钢材采纳Q235。 搭设尺寸为：门架的宽度 b =1.22米，门架的高度 h0 =1.93 米，步距1.95米，跨距 l = 1.83米。 门架 h1 =1.54米，h2 =0.08米，b1 =0.75米。 门架立杆采纳φ42.0×2.5 mm钢管，立杆加强杆采纳φ42.0×2.5 mm钢管。 每榀门架之间的距离1.20 m，梁底木方距离300.00 mm。 梁底木方截面宽度50.00 mm，高度80.00 mm。 梁顶托采纳木方100×100。3下载后可任意编辑1——立杆；2——立杆加强杆；3——横杆；4——横杆加强杆图1 计算门架的几何尺寸图 图2 模板支架示意图 二、楼板底...
