模板及高支模施工方案VIP免费

模板及高支模施工方案_第1页

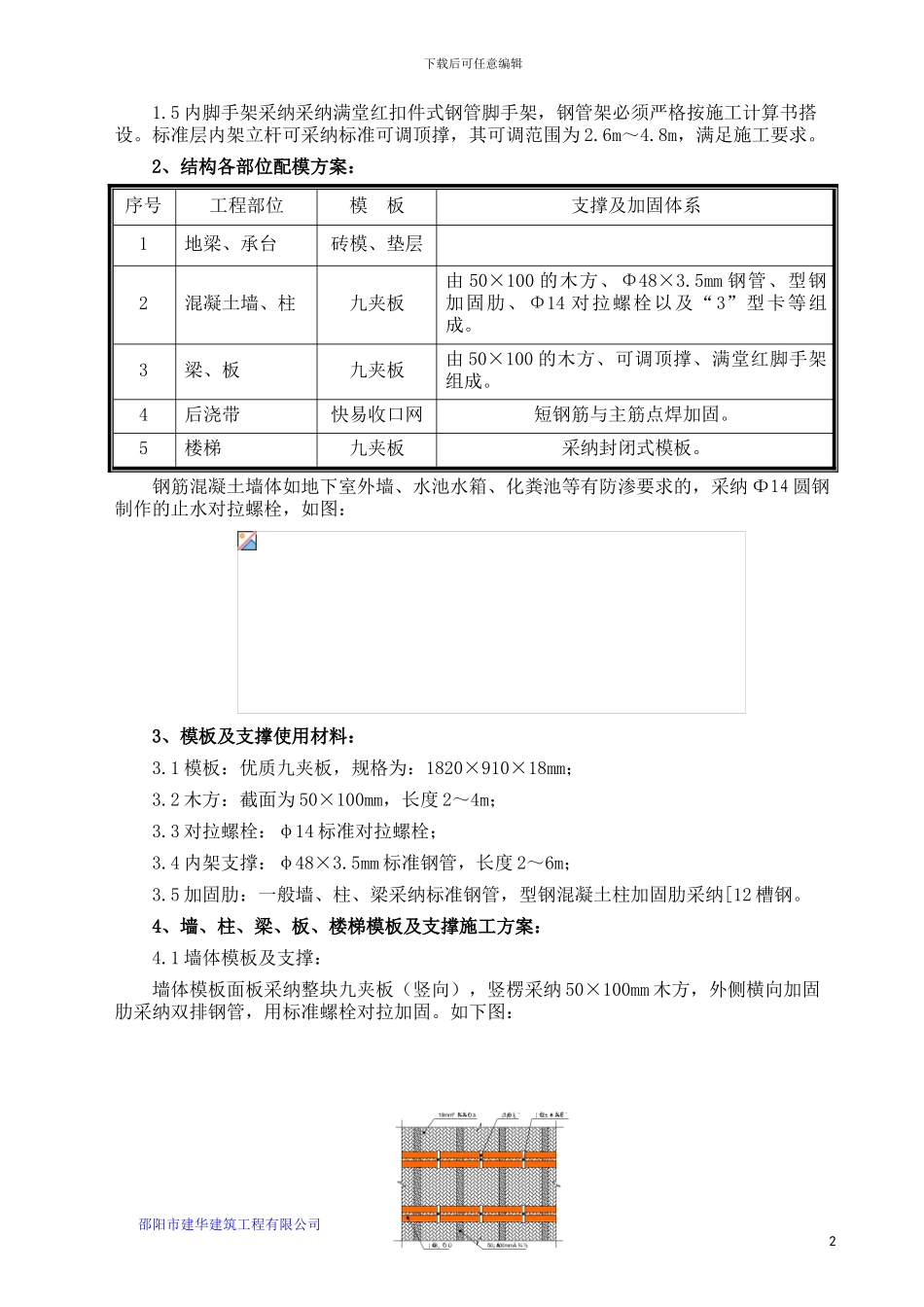

模板及高支模施工方案_第2页
模板及高支模施工方案_第3页
下载后可任意编辑模板工程(含高支模)施工方案一、工程概况工 程 名 称 : 江 南 景 苑建 设 单 位 : 湖 南 天 泽 房 地 产 开 发 有 限 公 司设 计 单 位 : 湖 南 金 鼎 建 筑 设 计 讨 论 院地 勘 单 位 : 核 工 业 衡 阳 第 二 地 质 工 程 勘 察 院项 目 规 模 : 本 工 程 由 2 栋 26 层 住 宅 以 及 1 栋 6 层 住 宅 组 成 , 总 建 筑 面 积约 31280.1m2 。工 程 特 点 : 地 下 一 层 层 高 3.9m—5.7m, 最 大 梁 400×1000 , 最 大 跨 8.4m 。地 上 一 层 为 门 面 层 高 4.5m 最 大 梁 300×600 最 大 跨 7.8m 。 地 上 二 层 为 转 换 层 层高 6m 最 大 梁 800×1200 ㎜ , 最 大 跨 7.8m根据法律规范地下室和转换层为高大支模体系。二、编制依据1)2)《混凝土结构工程施工及验收法律规范》GB50204-20243)《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130-2001)4)《建筑施工安全检查标准》(JGJ59-99)5) 《建筑施工高处作业安全技术法律规范》三、材料选用支模架的材料采纳 φ48×3.5mm 钢管,(直角、旋转、接头)扣件,木楞50×100mm×2000㎜,模板采纳 2440×1220×18mm 夹板,采纳 φ14 对拉螺杆。四、支设方案1、模板及支撑体系:针对本工程特点以及结合我公司在深圳地区的施工经验,在本工程中将采纳由木模板、木方、钢管、对拉螺栓、“3”型卡扣等组成的模板及支撑加固体系。在模板工程施工中主要抓住以下几方面:1.1 投入适量的新九夹板做模板,全部采纳 50×100mm 的木方,对墙柱梁板的模板支撑、螺栓间距等要经过计算确定。1.2 利用我们的成熟经验,改进支模工艺,保证梁柱接头的混凝土质量,消除混凝土质量通病。1.3 针对结构工程施工中的重要部位,对模板及支撑必须进行详细计算,对结构转换层的模板及支撑单独计算,以确保支设牢靠、不出意外。1.4 后浇带处的梁板模板及支撑不得随意拆除以免出现裂缝,必须在后浇带混凝土浇筑完成后达到一定强度后方可拆除。邵阳市建华建筑工程有限公司 1下载后可任意编辑1.5 内脚手架采纳采纳满堂红扣件式钢管脚手架,钢管架必须严格按施工计算书搭设。标准层内架立杆可采纳标准可调顶撑,其可调范围为 2.6m~4.8m,满足施工要求。2、结构各部位配模方案:序号工程部位模 板支撑及加固体系1...
