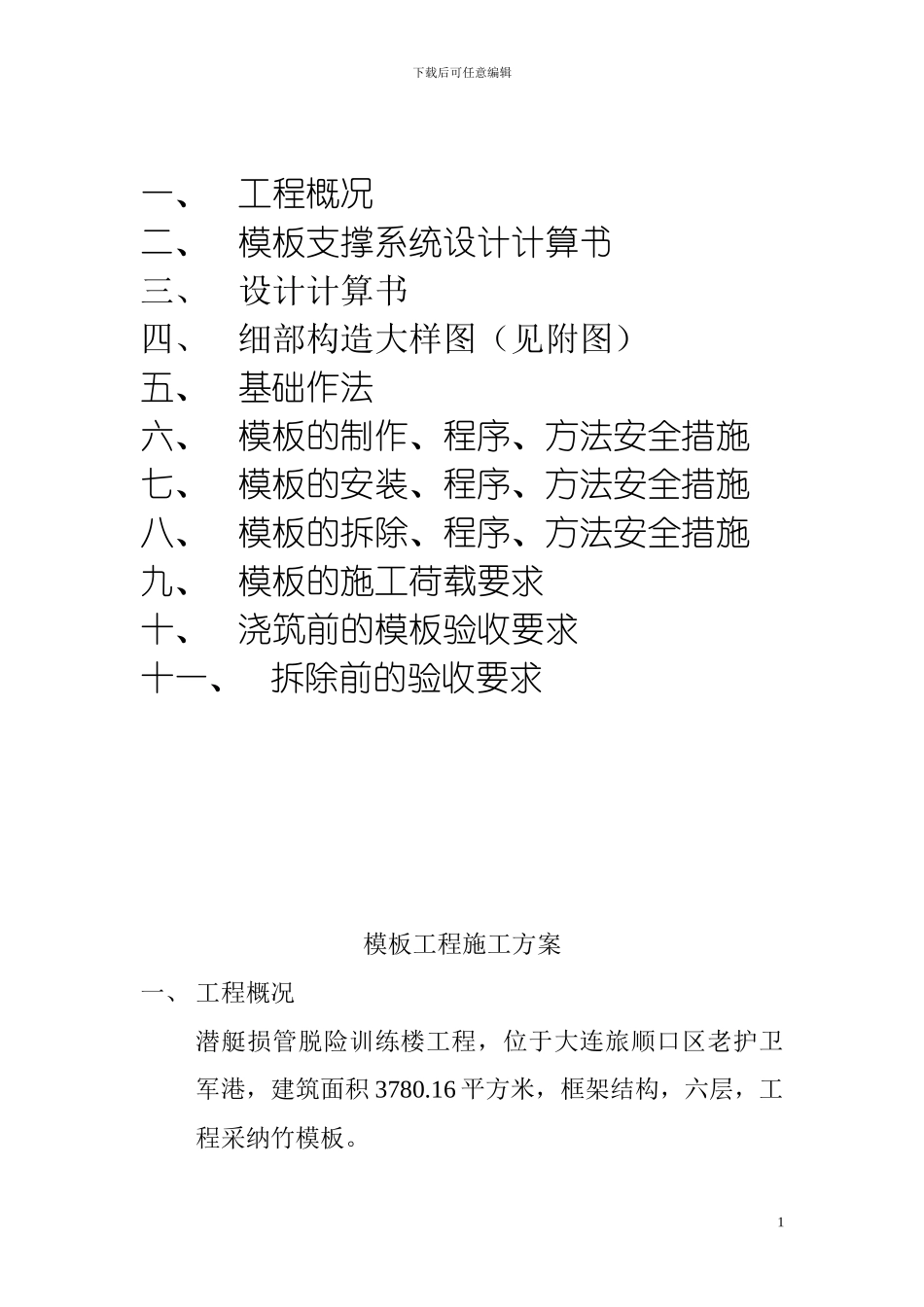

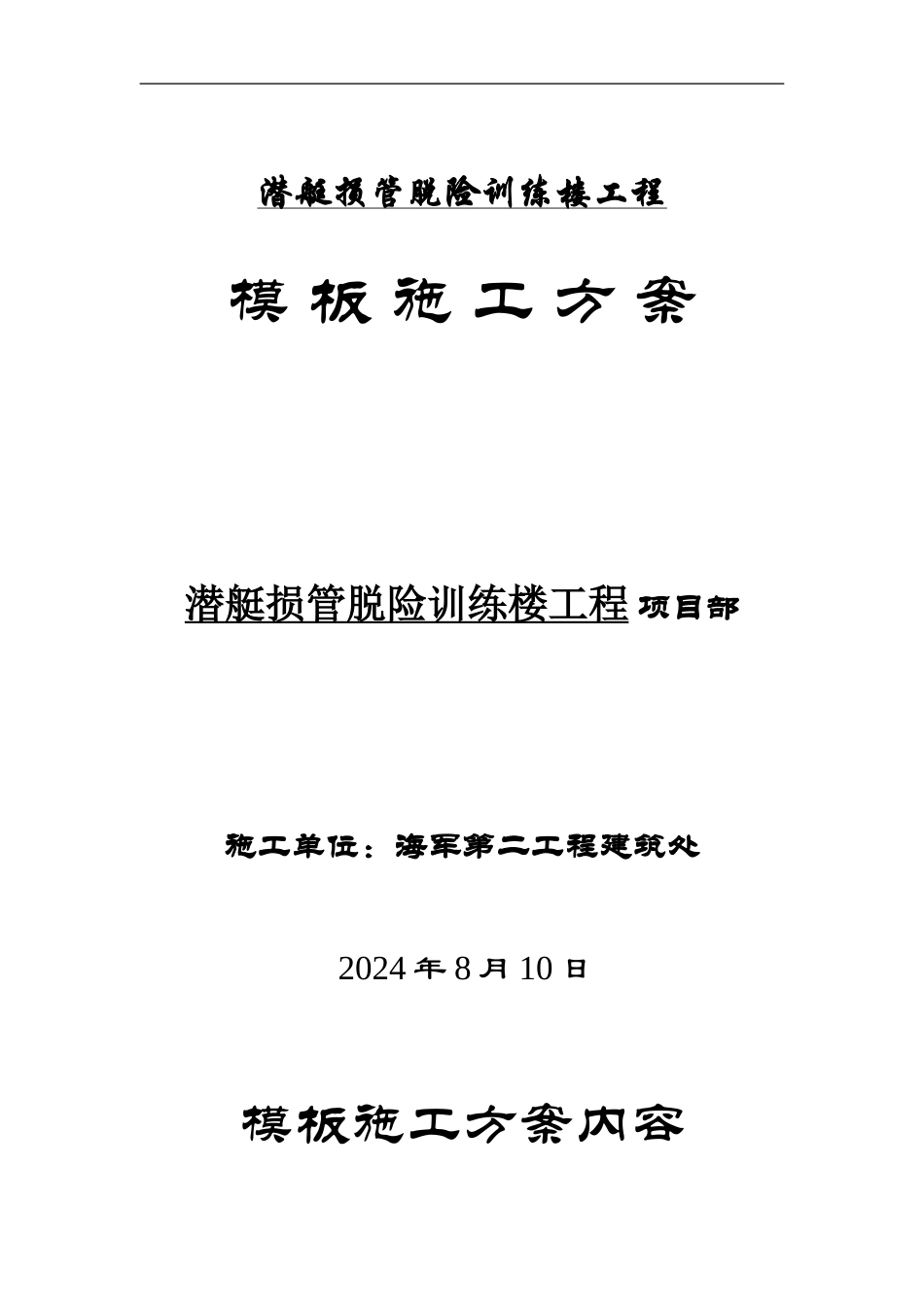

潜艇损管脱险训练楼工程模 板 施 工 方 案 潜艇损管脱险训练楼工程 项目部 施工单位：海军第二工程建筑处 2024 年 8 月 10 日模板施工方案内容下载后可任意编辑一、工程概况二、模板支撑系统设计计算书三、设计计算书四、细部构造大样图（见附图）五、基础作法六、模板的制作、程序、方法安全措施七、模板的安装、程序、方法安全措施八、模板的拆除、程序、方法安全措施九、模板的施工荷载要求十、浇筑前的模板验收要求十一、拆除前的验收要求模板工程施工方案一、 工程概况潜艇损管脱险训练楼工程，位于大连旅顺口区老护卫军港，建筑面积 3780.16 平方米，框架结构，六层，工程采纳竹模板。1下载后可任意编辑二、 模板支撑设计1、 支撑系统采纳 φ48 钢管、60㎜×90㎜木方和桁架。2、 模板应支撑在坚实的地基上，并有足够的支撑面积，严 禁 受 力 地 基 产 生 下 沉 ， 地 面 夯 实 找 平 铺60mm*90mm 木方，基础在砼上的加垫板。3、 梁模支撑采纳 φ48 钢管和扣件组成的井架，支柱的间距 0.8m，柱在高度方向设置纵、横水平拉杆和斜拉杆，水平杆离地面 500mm 一道，隔 2m 左右一道，共设三道。4、 柱模采纳柱箍支撑和夹紧模板，柱箍间距为 0.4m，独立柱四面加设斜向支撑固定，每面两根，与地面成 50-65 度角。5、 板的支撑桁架间距 0.8m 跨度大于 3.6m 时加立顶柱，钢管立柱在高度方向设双向水平拉杆（每道间距 2ｍ左右）和斜拉杆，增加刚度和稳定性。6、 模板支撑在荷载左右下，应具有必要的刚度、强度和稳定性，并保证结构各部分形状、尺寸和位置的正确性。三、 设计计算书四、 细部构造大样图（见附图）2下载后可任意编辑3下载后可任意编辑五、 基础做法基础应进行找平夯实铺大于 50mm 厚木桥板，用对拨木楔调整标高。如支撑在混凝土上的加垫板。六、 模板的制作、施工工序、方法、安全措施（一）竹模板的配置方法采纳放大样方法配置模板1、 形体复杂的结构构件，如楼梯等，可在平整的地坪上，按结构图的尺寸画出结构构件的实样量出各部位的准确尺寸或套制样板，同时确定模板及其安装的节点构造，进行模板的制作。2、 竹模板配置要求 （1）、应整张直接使用，尽量减少随意锯截，造成竹模板的浪费。 （2）、支撑系统采纳的是木方，不得选用脆性、严重扭曲和受潮容易变形的木材。4下载后可任意编辑 （3）、配置好的模板应在反面编号并写明规格，分别堆放保管，以免错用。...
