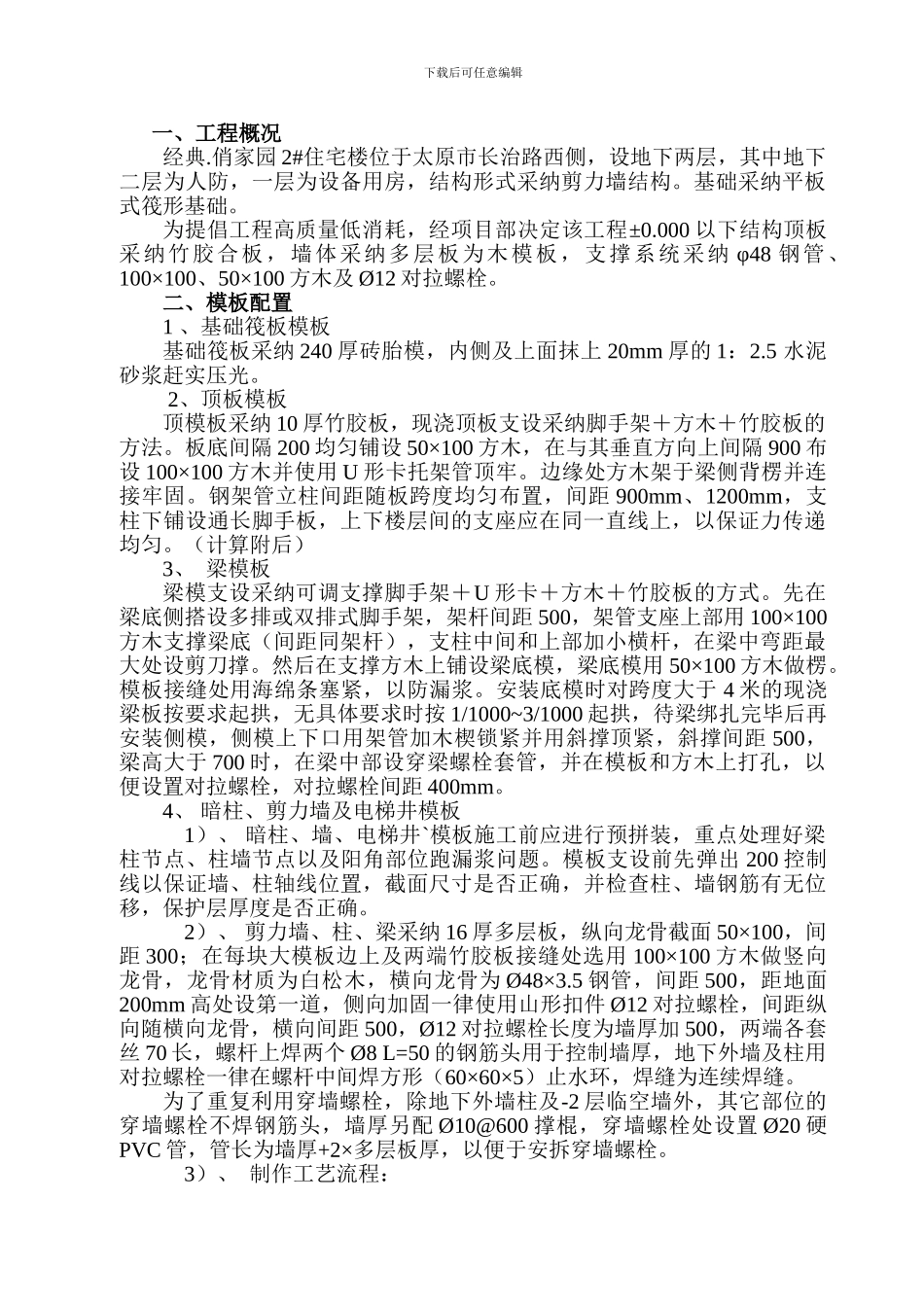

下载后可任意编辑经典·俏家园 2#住宅楼模板工程施工方案审批：审核：编制：山西省宏图建设工程有限公司2009 年 6 月 25 日模板工程施工方案下载后可任意编辑一、工程概况经典.俏家园 2#住宅楼位于太原市长治路西侧，设地下两层，其中地下二层为人防，一层为设备用房，结构形式采纳剪力墙结构。基础采纳平板式筏形基础。为提倡工程高质量低消耗，经项目部决定该工程±0.000 以下结构顶板采纳竹胶合板，墙体采纳多层板为木模板，支撑系统采纳 φ48 钢管、100×100、50×100 方木及 Ø12 对拉螺栓。二、模板配置1 、基础筏板模板基础筏板采纳 240 厚砖胎模，内侧及上面抹上 20mm 厚的 1：2.5 水泥砂浆赶实压光。 2、顶板模板顶模板采纳 10 厚竹胶板，现浇顶板支设采纳脚手架＋方木＋竹胶板的方法。板底间隔 200 均匀铺设 50×100 方木，在与其垂直方向上间隔 900 布设 100×100 方木并使用 U 形卡托架管顶牢。边缘处方木架于梁侧背楞并连接牢固。钢架管立柱间距随板跨度均匀布置，间距 900mm、1200mm，支柱下铺设通长脚手板，上下楼层间的支座应在同一直线上，以保证力传递均匀。（计算附后）3、 梁模板梁模支设采纳可调支撑脚手架＋U 形卡＋方木＋竹胶板的方式。先在梁底侧搭设多排或双排式脚手架，架杆间距 500，架管支座上部用 100×100方木支撑梁底（间距同架杆），支柱中间和上部加小横杆，在梁中弯距最大处设剪刀撑。然后在支撑方木上铺设梁底模，梁底模用 50×100 方木做楞。模板接缝处用海绵条塞紧，以防漏浆。安装底模时对跨度大于 4 米的现浇梁板按要求起拱，无具体要求时按 1/1000~3/1000 起拱，待梁绑扎完毕后再安装侧模，侧模上下口用架管加木楔锁紧并用斜撑顶紧，斜撑间距 500，梁高大于 700 时，在梁中部设穿梁螺栓套管，并在模板和方木上打孔，以便设置对拉螺栓，对拉螺栓间距 400mm。4、 暗柱、剪力墙及电梯井模板1）、 暗柱、墙、电梯井`模板施工前应进行预拼装，重点处理好梁柱节点、柱墙节点以及阳角部位跑漏浆问题。模板支设前先弹出 200 控制线以保证墙、柱轴线位置，截面尺寸是否正确，并检查柱、墙钢筋有无位移，保护层厚度是否正确。2）、 剪力墙、柱、梁采纳 16 厚多层板，纵向龙骨截面 50×100，间距 300；在每块大模板边上及两端竹胶板接缝处选用 100×100 方木做竖向龙骨，龙骨材质为白松木，横向龙骨为 Ø48×3.5 钢管，间距 500，距地面200mm 高处设...
