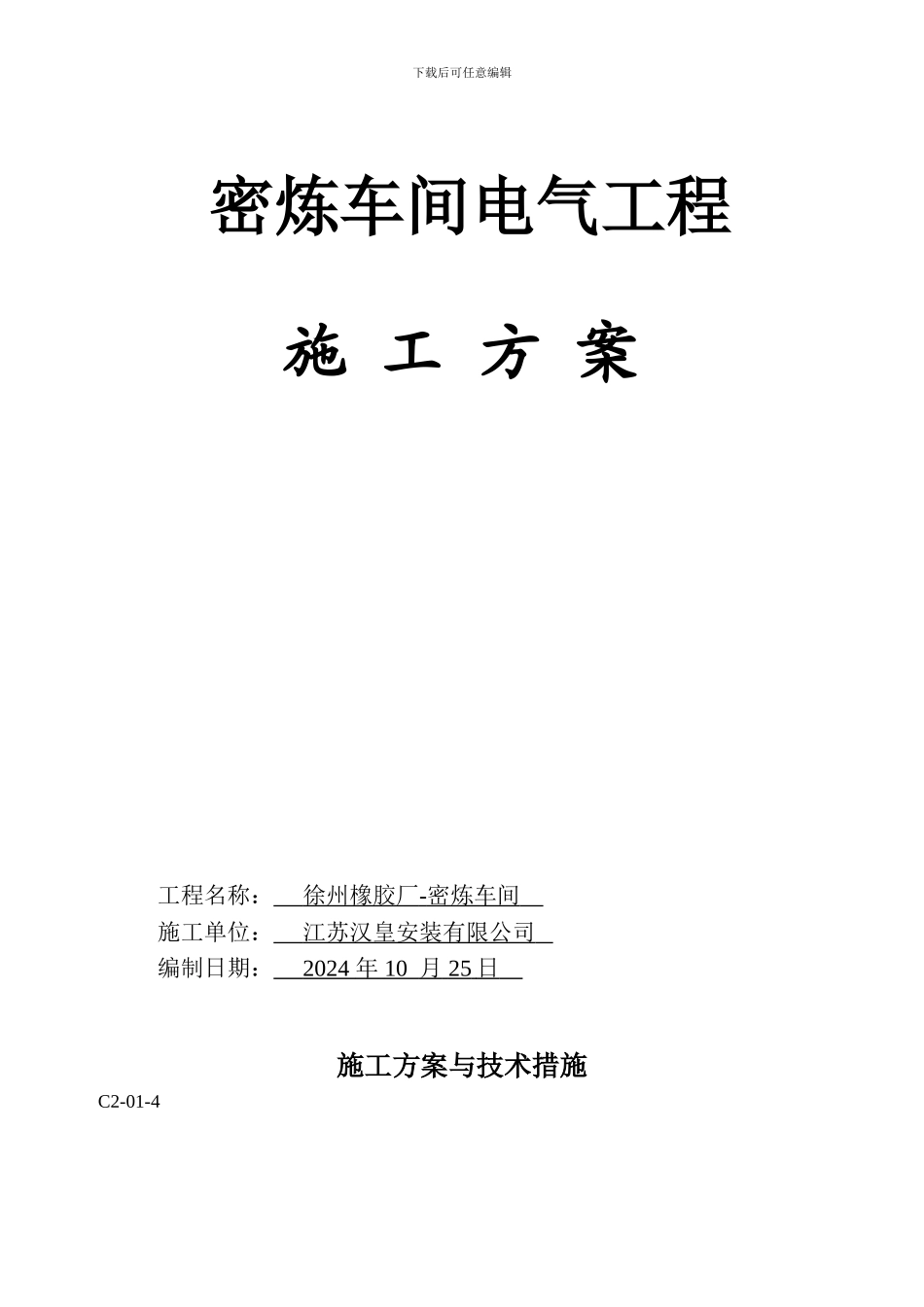

下载后可任意编辑 密炼车间电气工程 施 工 方 案 工程名称： 徐州橡胶厂 - 密炼车间 施工单位： 江苏汉皇安装有限公司 编制日期： 2024 年 10 月 25 日 施工方案与技术措施 C2-01-4下载后可任意编辑 施工方案与技术措施 本电气工程施工包括：电气照明安装，防雷及接地安装二个分部。具体内容：接地装置安装，避雷引下线敷设，接闪器安装，建筑物等电位联结，照明配电箱安装，电线刚性绝缘导管暗敷设，电线、电缆穿管工程，接线盒线路绝缘测试，普通灯具安装，照明开关安装，插座安装接线，建筑照明通电试运行，十二个分项工程。安装顺序： （一）防雷接地工程本工程为三类防雷建筑物，避雷带电采纳10 镀锌圆钢沿外檐天沟及女儿墙压顶内敷设，利用屋面金属板做接闪器。1.防雷接地工程施工方法及技术措施（1）采纳 40*4 镀锌扁钢沿建筑物四周基础槽边敷设成闭合形状的水平人工接地体，并将地梁主筋与人工接地焊接成一体作为接地装饰，作为综合接地体。接地线过伸缩缝处做处理。引下线利用柱内对角主筋焊接，（2）所有高出屋面的金属物要与避雷带焊接，进出建筑物的各种金属管道与接地系统做总等电位联结。（3）卫生间内做局部等电位连结，在金属物旁安装等电位联结端子板。下载后可任意编辑C2-01-4 施工方案与技术措施 2.质量控制方法（1）所有金属部件均采纳热镀锌材料，材料应有材质检验证明及产品出厂合格证。（2）避雷带利用屋面金属板做接闪器，并在外檐天沟及女儿墙压顶内敷设避雷带，转角部位弯曲成弧形不能为直角弯，弯曲半径不小于圆钢直径 10 倍。（3）圆钢采纳搭接焊时，焊接长度为其直径的 6 倍，双面施焊。（4）测量接地电阻若大于 1 欧姆，应补打人工接地极。（二）配管工程1.配管工程施工方法及技术措施（1）现浇混凝土楼板敷管时先找好灯位，弹出十字线，将堵好的盒子固定牢后敷管。（2）管子敷设连接紧密，关口光滑，户口齐全，盒（箱）设置正确，固定可靠，管子一管一孔进入盒（箱）处顺直。（3）敷设管路时，沿最近的线路敷设，并减少弯曲，管路超过下列长度时，沿最近的线路敷设，并减少弯曲，管路超过下列长度时，在途中设拉线盒或加大管径。A、无弯管路不超过 30m。B、两个接线盒之间有一个弯时，不超过 20m。下载后可任意编辑C2-01-4 施工方案与技术措施 C、两个接线盒之间有两个弯时，不超过 15m。D、两个接线盒之间有三个弯时，不超过 8m。E、暗配管两个接线盒之间不允许出现四...
