武汉市医院病房楼防雷设计施工方案VIP免费

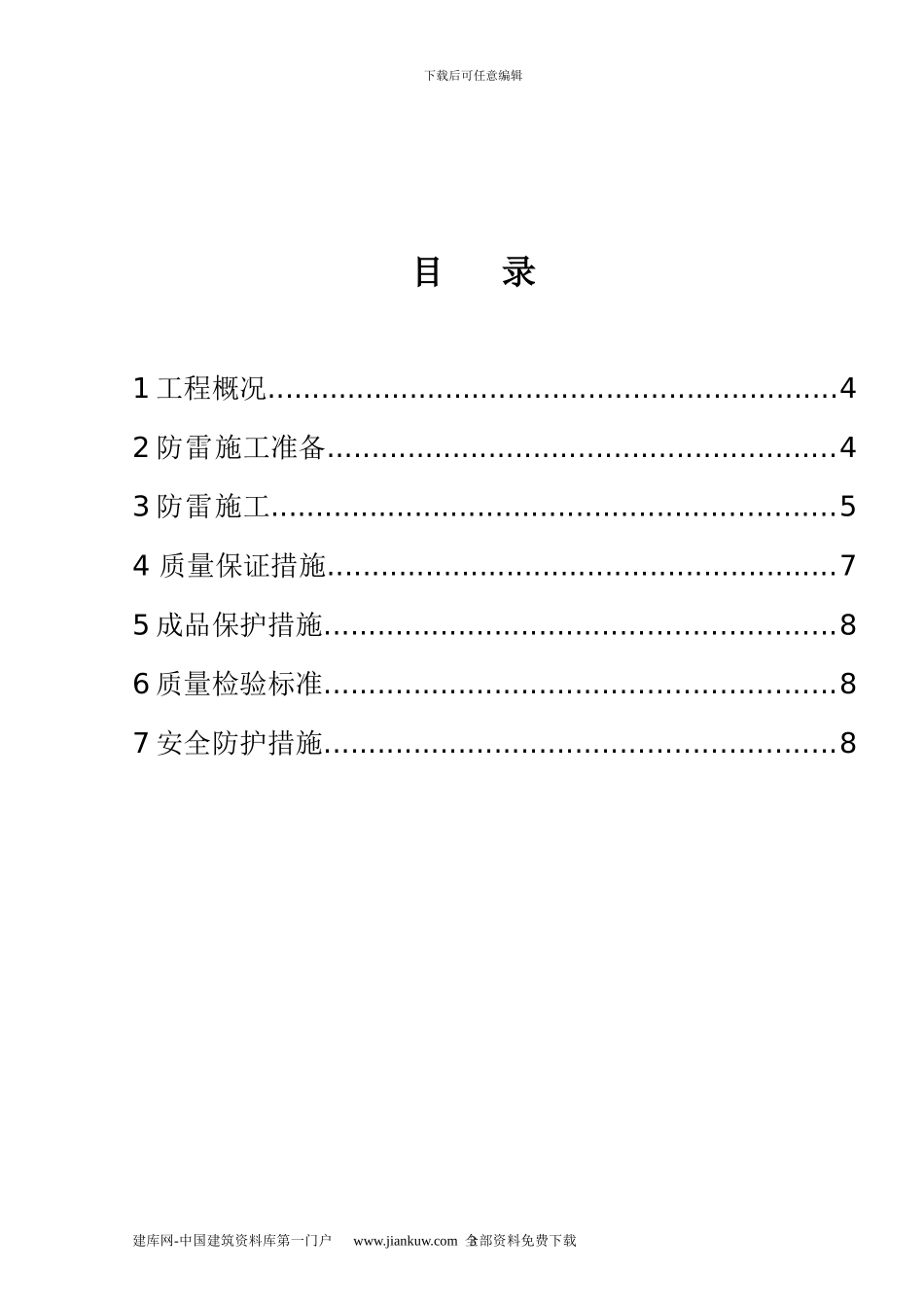

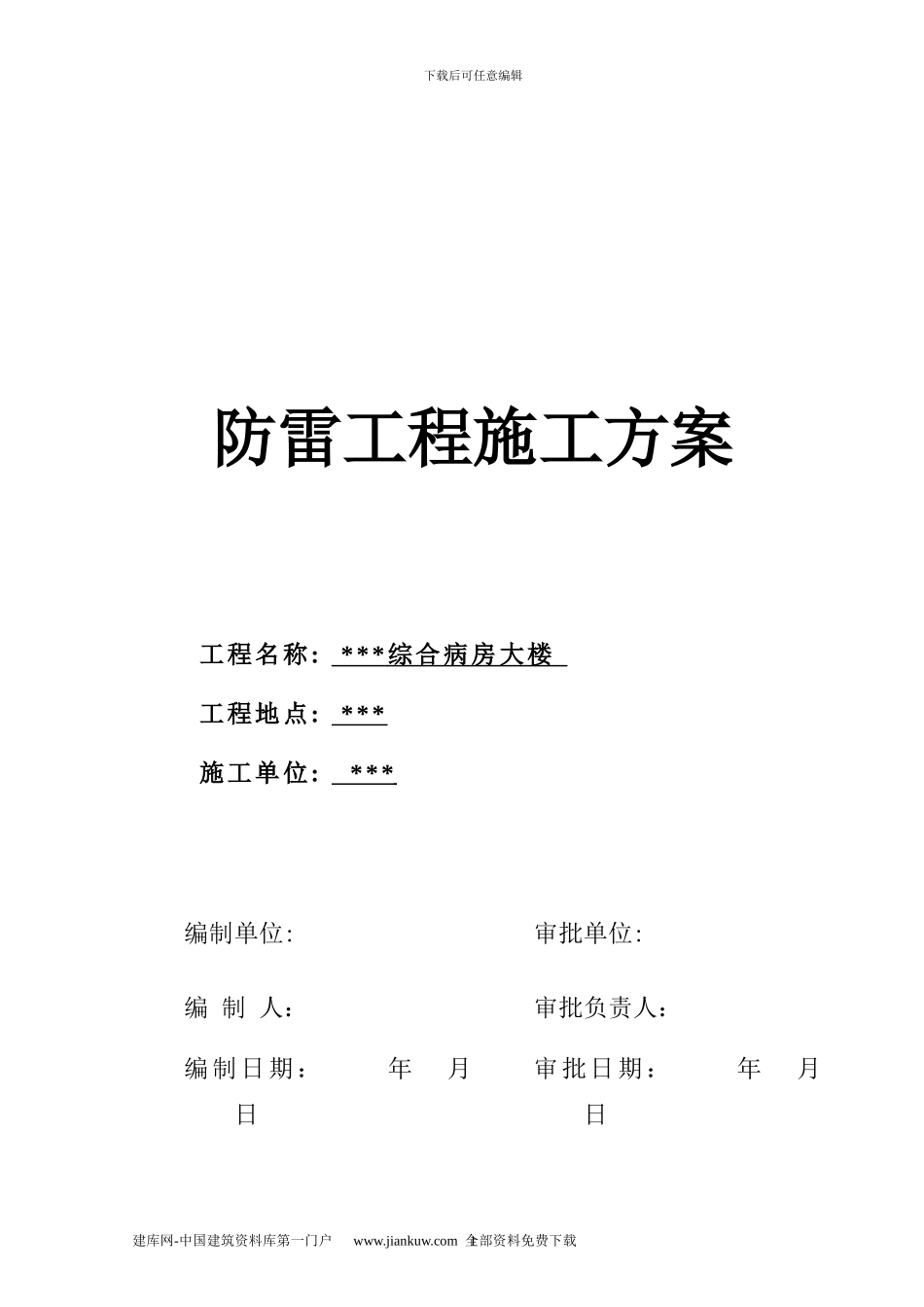

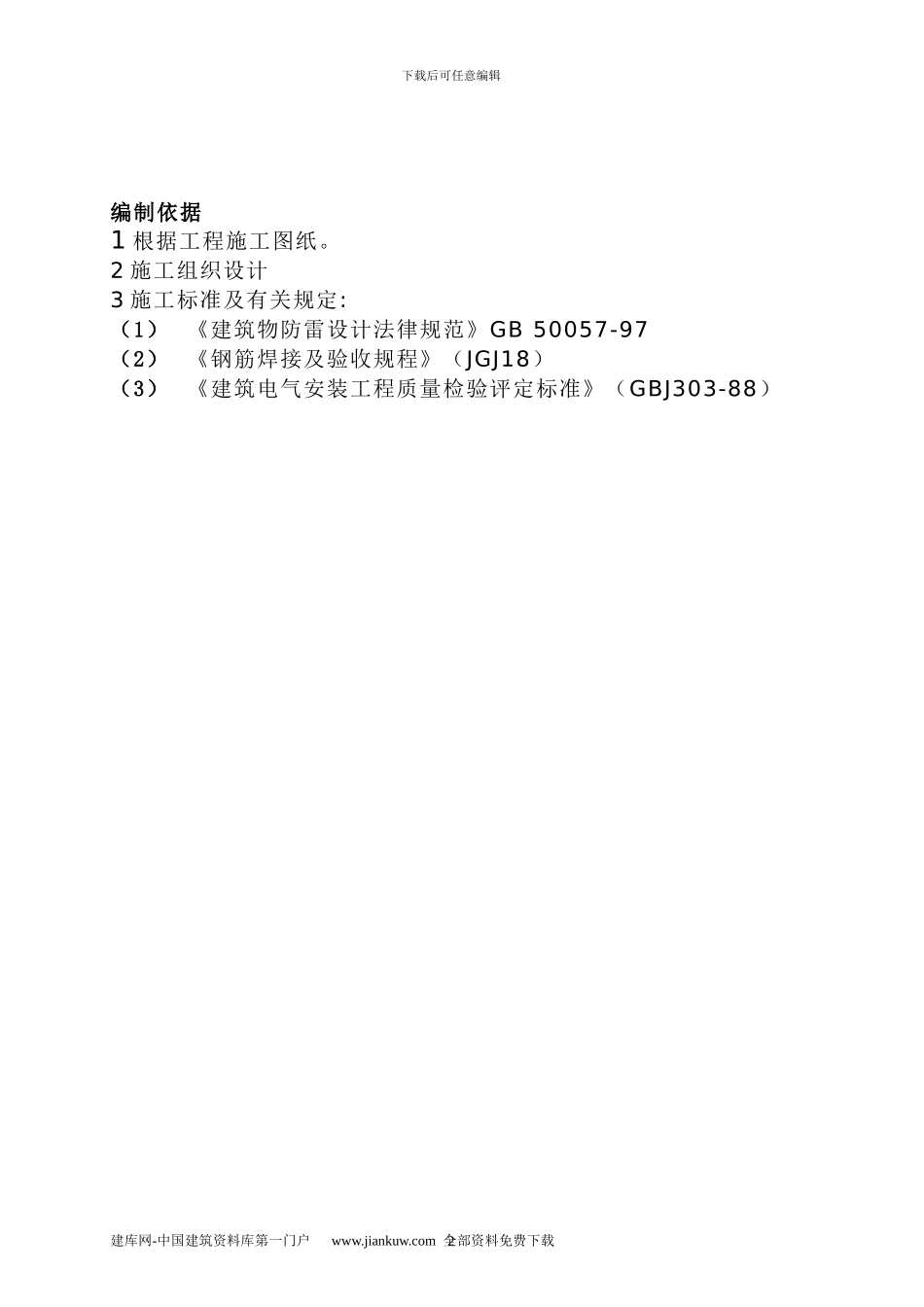

下载后可任意编辑防雷工程施工方案工程名称: *** 综合病房大楼 工程地点: ***施工单位: *** 编制单位:审批单位:编 制 人：审批负责人：编制日期： 年 月 日审批日期： 年 月 日建库网-中国建筑资料库第一门户 www.jiankuw.com 全部资料免费下载1下载后可任意编辑编制依据1 根据工程施工图纸。2 施工组织设计3 施工标准及有关规定:（1）《建筑物防雷设计法律规范》GB 50057-97（2）《钢筋焊接及验收规程》（JGJ18）（3）《建筑电气安装工程质量检验评定标准》（GBJ303-88）建库网-中国建筑资料库第一门户 www.jiankuw.com 全部资料免费下载2下载后可任意编辑目 录1 工程概况................................................................42 防雷施工准备.........................................................43 防雷施工...............................................................54 质量保证措施.........................................................75 成品保护措施.........................................................86 质量检验标准.........................................................87 安全防护措施.........................................................8建库网-中国建筑资料库第一门户 www.jiankuw.com 全部资料免费下载3下载后可任意编辑防雷工程施工方案1 工程概况***医院综合病房大楼位于武汉市***路交汇处，本大楼功能齐全、硬件设施先进、集医疗为一体的综合病房大楼，为公共建筑工程，全现浇钢筋混凝土框架剪力墙结构。建筑面积：31299m2，高度 42.3m，地下一层、地上十一层，总造价约 1.5 亿元。建设单位为***医院，设计单位为***设计院，***监理有限公司监理，***建筑工程监督站监督，***有限公司总承包。防雷类别：二类防雷建筑防雷接地和保护接地、仪器接地合用同一接地体。2 防雷施工准备2.1 材料准备（1）防雷连接线：10 镀锌圆钢（2）保护接地线：40×4 镀锌扁钢（3）仪器接地线：ZRBV-1×50-VG25（4）电焊条：采纳 E43XXG 型3.2 优质焊条，凡在施工场地上的电焊条要存放于干燥处，注意防潮。2.2 人员准备施工现场配备足够的经验丰富、责任心强的工人 9 人，其中电焊工 6 人，电工 3 人，并持证上岗，确保作业面有管理旁站监控。2.3 机具准备电焊机六台，并保持良好的运行状态。2.4 技术准备组织管理人员及操作人员熟悉...
