武钢苯加氢压力管道施工方案01VIP免费

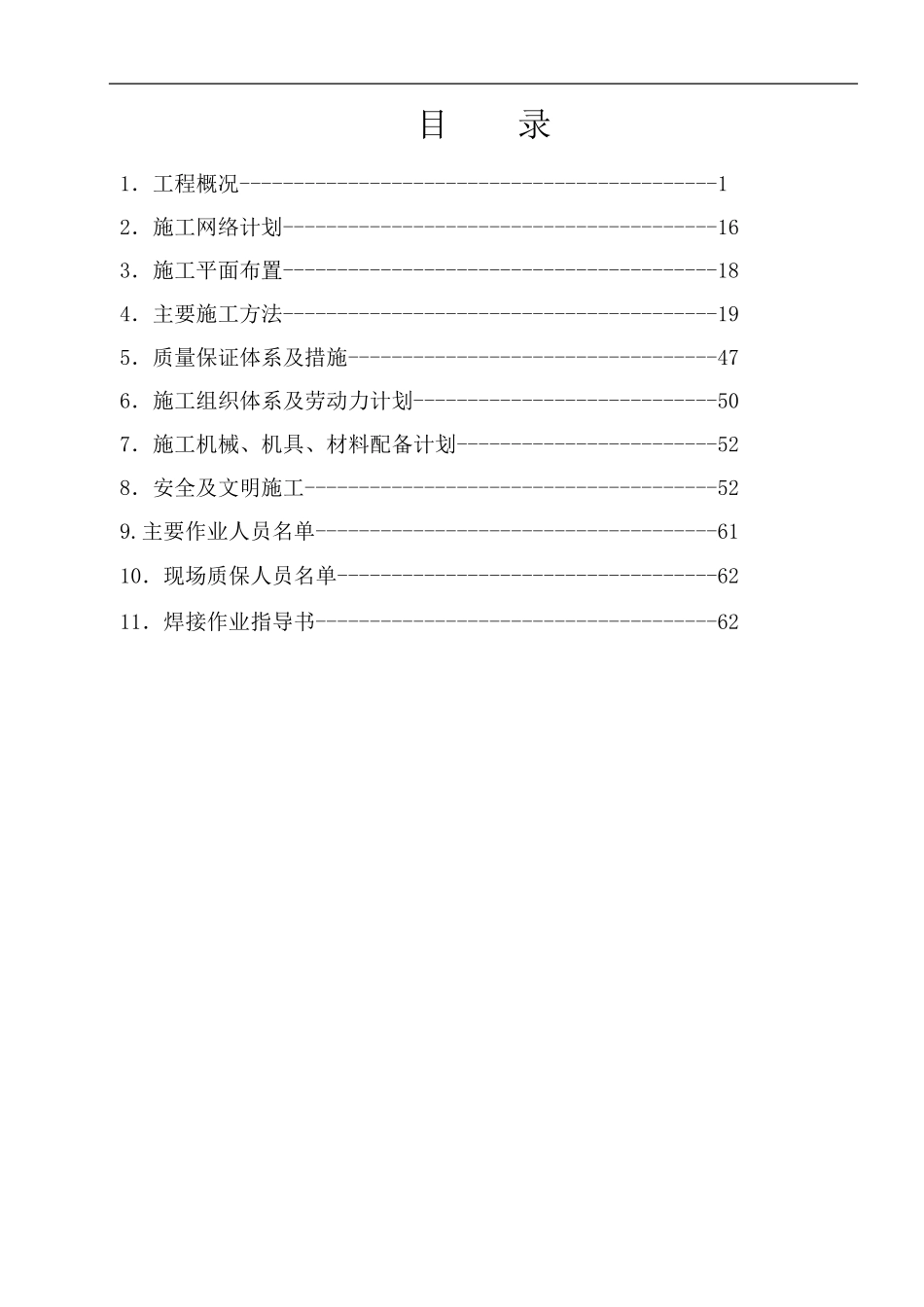

目 录1．工程概况--------------------------------------------12．施工网络计划----------------------------------------163．施工平面布置----------------------------------------184．主要施工方法----------------------------------------195．质量保证体系及措施----------------------------------476．施工组织体系及劳动力计划----------------------------507．施工机械、机具、材料配备计划------------------------528．安全及文明施工--------------------------------------529.主要作业人员名单-------------------------------------6110．现场质保人员名单-----------------------------------6211．焊接作业指导书-------------------------------------621. 工 程 概 况1.1 项 目 概 况 本 工 程 是 武 汉 钢 铁 （ 集 团 ） 公 司 焦 化 有 限公司10万吨/ 年粗苯加氢工程，位于湖北武汉 青 山 区 武 钢 焦 化 有 限 责 任 公 司 厂 区 内 ， 由中 冶 焦 耐 工 程 技 术 有 限 公 司 总 承 包 及 设 计 ，武 汉 星 宇 监 理 建 设 有 限 公 司 监 理 。建 设 单 位 ： 武 汉 钢 铁 （ 集 团 ） 公 司 焦 化 有 限公 司总 承 包 及 设 计 单 位 ： 监 理 单 位 ： 施 工 单 位 ： 本 工 程 范 围 为 整 个 苯 加 氢 场 区 范 围 ， 包 括 ：焦 炉 煤 气 制 氢 、 加 氢 蒸 馏 、 预 蒸 馏 系 统 、 萃取 蒸 馏 、 二 甲 苯 蒸 馏 、 放 空 放 散 及 公 用 工 程 、油 库 装 置 汽 车 装 卸 台 、 油 库 装 置 槽 区 、 油 库装 置 火 车 装 卸 台 、 油 库 装 置 泵 区 、 外 部 管 道等 。 1.2 本 工 程 压 力 管 道 工 程 量 大 ， 具 体 实 物量 如 下 表 ：装 置 名 称名 称材 质单 位数 量备 注主 装 置无 缝 钢 管15GrMom75主 装 置无 缝 钢 管316Lm600主 装 置无 缝 钢 管20#m12000油 库 装 置无 缝 钢 管20#m3000外 部 管 道无 缝 钢 管304m210外 部 管 道无 缝 钢 管20#m3615制 氢无 缝 钢 管20#m1500合 计m210001.3 管 道 安 装 工 程 特 点1.3.1 施工场地狭窄，工期短，节点多，高空作 业 多 ， 多 数...
