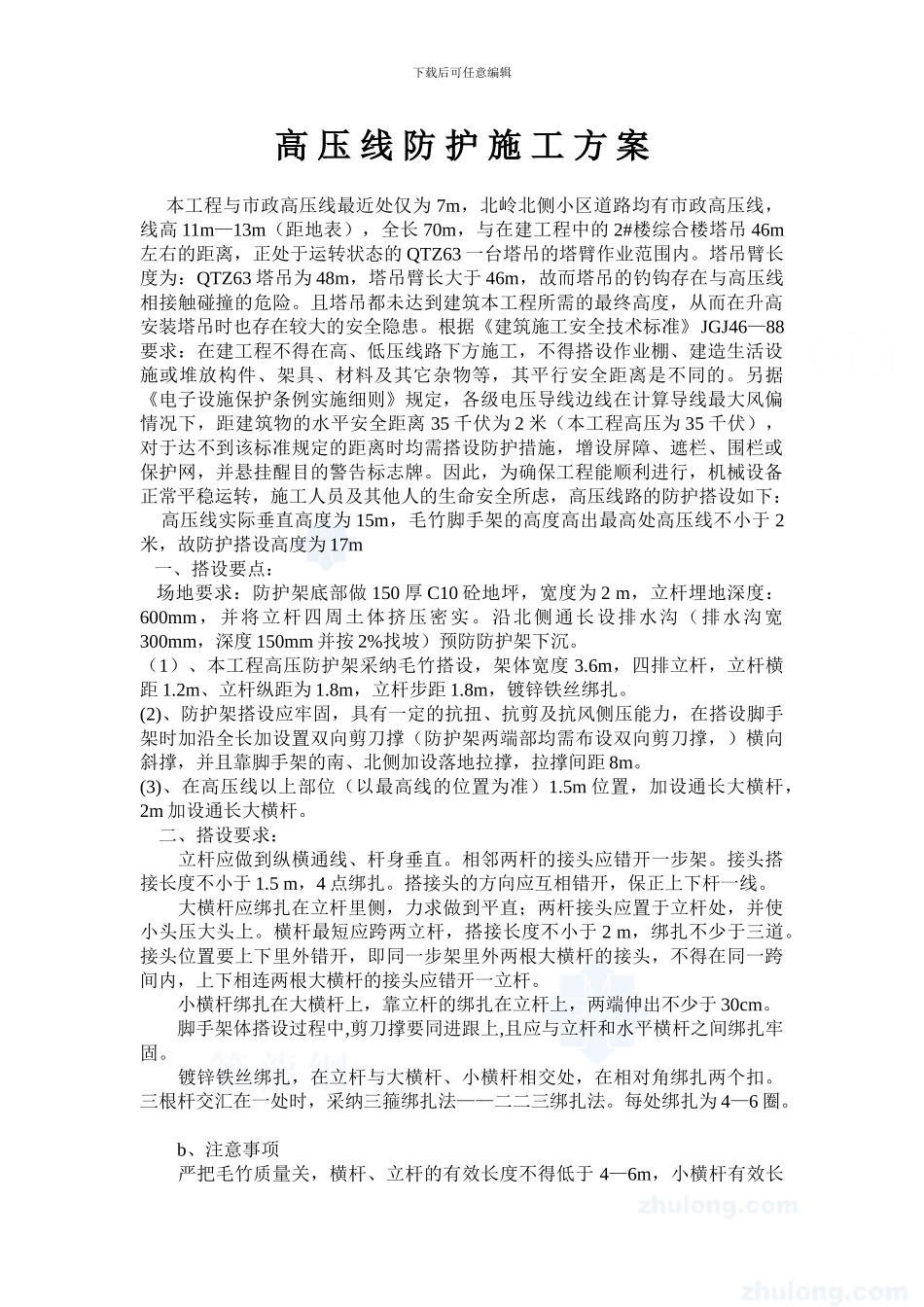

下载后可任意编辑高 压 线 防 护 施 工 方 案 本工程与市政高压线最近处仅为 7m，北岭北侧小区道路均有市政高压线，线高 11m—13m（距地表），全长 70m，与在建工程中的 2#楼综合楼塔吊 46m左右的距离，正处于运转状态的 QTZ63 一台塔吊的塔臂作业范围内。塔吊臂长度为：QTZ63 塔吊为 48m，塔吊臂长大于 46m，故而塔吊的钓钩存在与高压线相接触碰撞的危险。且塔吊都未达到建筑本工程所需的最终高度，从而在升高安装塔吊时也存在较大的安全隐患。根据《建筑施工安全技术标准》JGJ46—88要求：在建工程不得在高、低压线路下方施工，不得搭设作业棚、建造生活设施或堆放构件、架具、材料及其它杂物等，其平行安全距离是不同的。另据《电子设施保护条例实施细则》规定，各级电压导线边线在计算导线最大风偏情况下，距建筑物的水平安全距离 35 千伏为 2 米（本工程高压为 35 千伏），对于达不到该标准规定的距离时均需搭设防护措施，增设屏障、遮栏、围栏或保护网，并悬挂醒目的警告标志牌。因此，为确保工程能顺利进行，机械设备正常平稳运转，施工人员及其他人的生命安全所虑，高压线路的防护搭设如下： 高压线实际垂直高度为 15m，毛竹脚手架的高度高出最高处高压线不小于 2米，故防护搭设高度为 17m 一、搭设要点： 场地要求：防护架底部做 150 厚 C10 砼地坪，宽度为 2 m，立杆埋地深度：600mm，并将立杆四周土体挤压密实。沿北侧通长设排水沟（排水沟宽300mm，深度 150mm 并按 2%找坡）预防防护架下沉。（1）、本工程高压防护架采纳毛竹搭设，架体宽度 3.6m，四排立杆，立杆横距 1.2m、立杆纵距为 1.8m，立杆步距 1.8m，镀锌铁丝绑扎。(2)、防护架搭设应牢固，具有一定的抗扭、抗剪及抗风侧压能力，在搭设脚手架时加沿全长加设置双向剪刀撑（防护架两端部均需布设双向剪刀撑，）横向斜撑，并且靠脚手架的南、北侧加设落地拉撑，拉撑间距 8m。(3)、在高压线以上部位（以最高线的位置为准）1.5m 位置，加设通长大横杆，2m 加设通长大横杆。 二、搭设要求： 立杆应做到纵橫通线、杆身垂直。相邻两杆的接头应错开一步架。接头搭接长度不小于 1.5 m，4 点绑扎。搭接头的方向应互相错开，保正上下杆一线。 大横杆应绑扎在立杆里侧，力求做到平直；两杆接头应置于立杆处，并使小头压大头上。横杆最短应跨两立杆，搭接长度不小于 2 m，绑扎不少于三道。接头位置要上下里外错开，即同一步架里外两...
