气化框架高大模板施工方案VIP免费

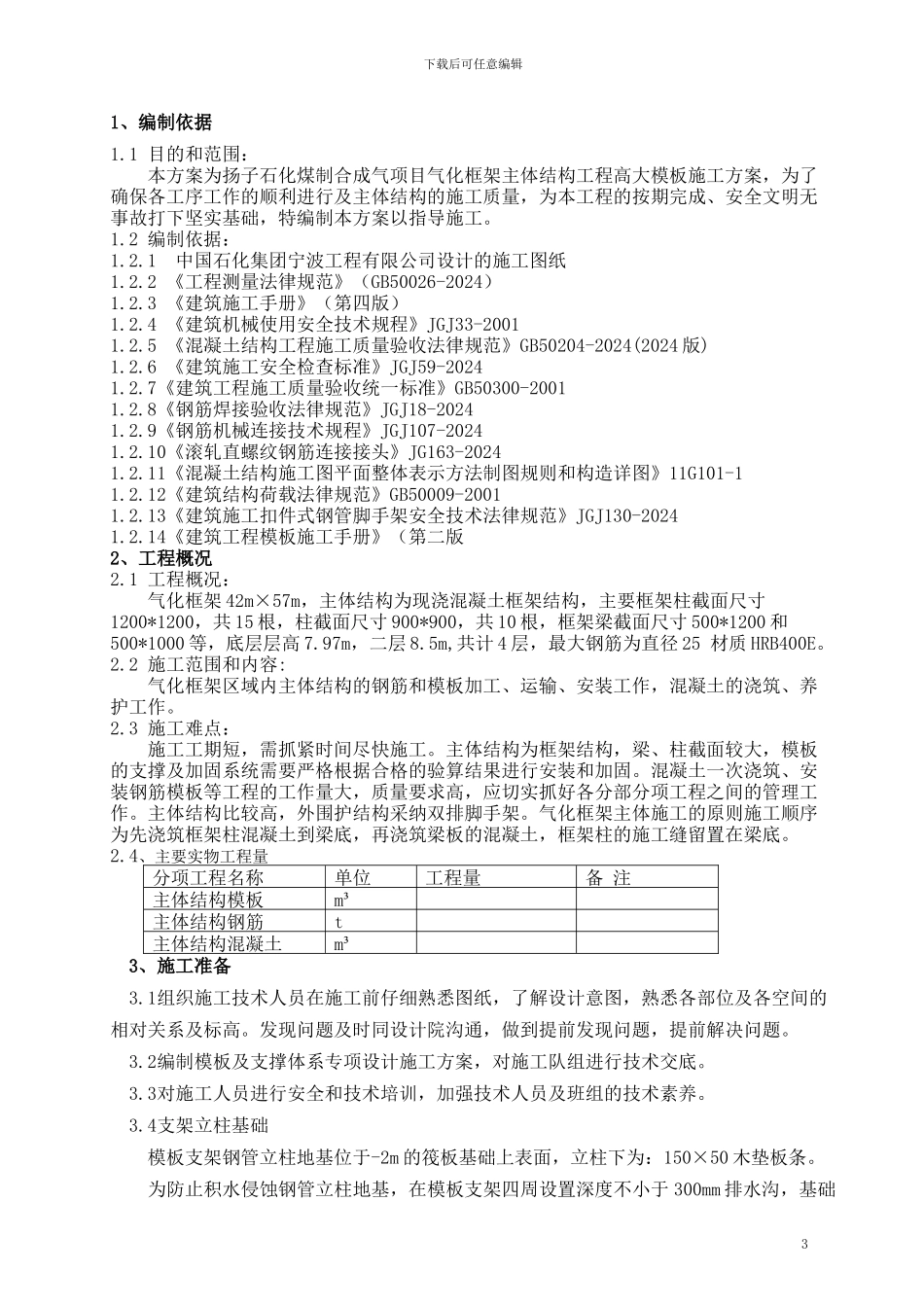

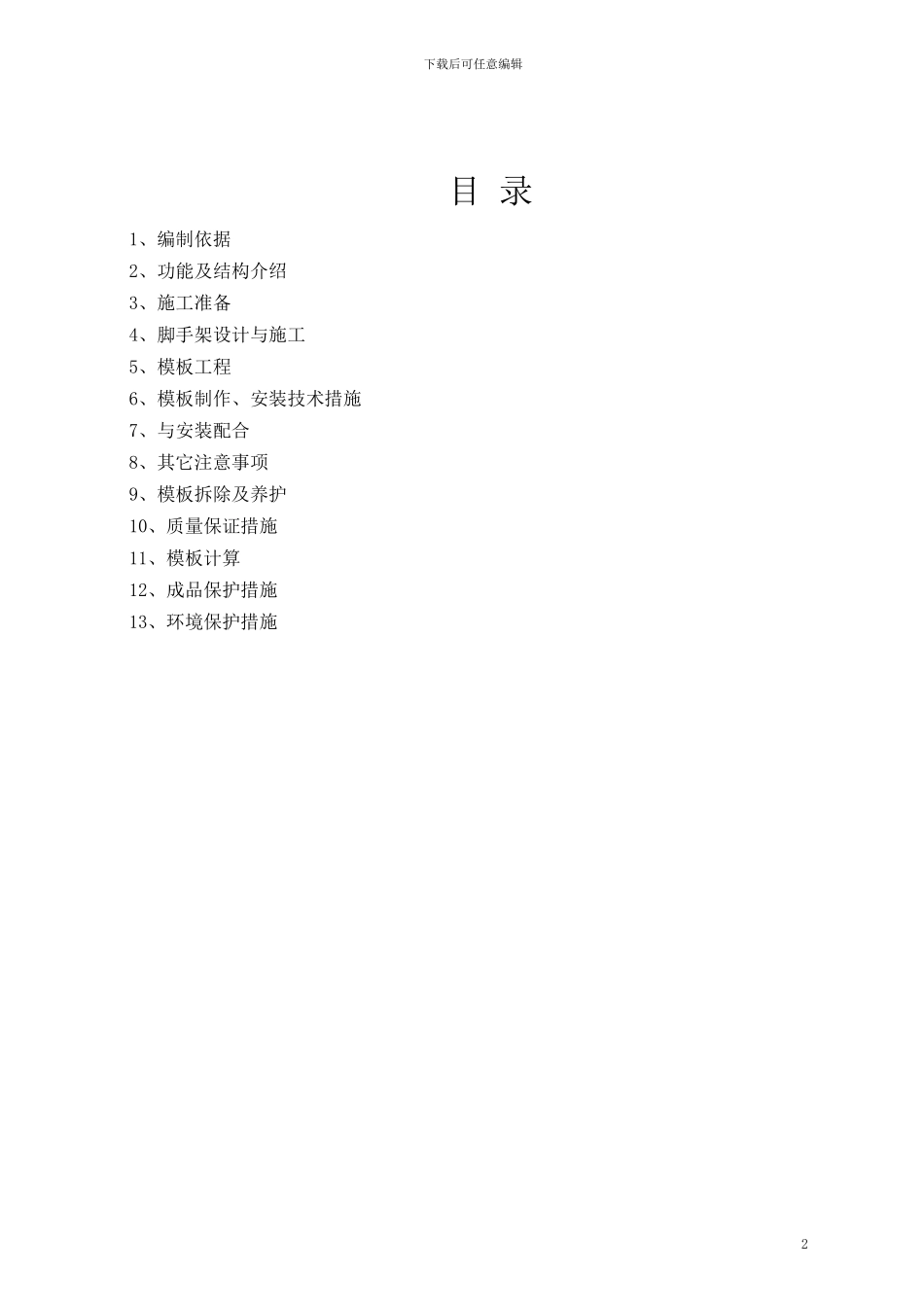

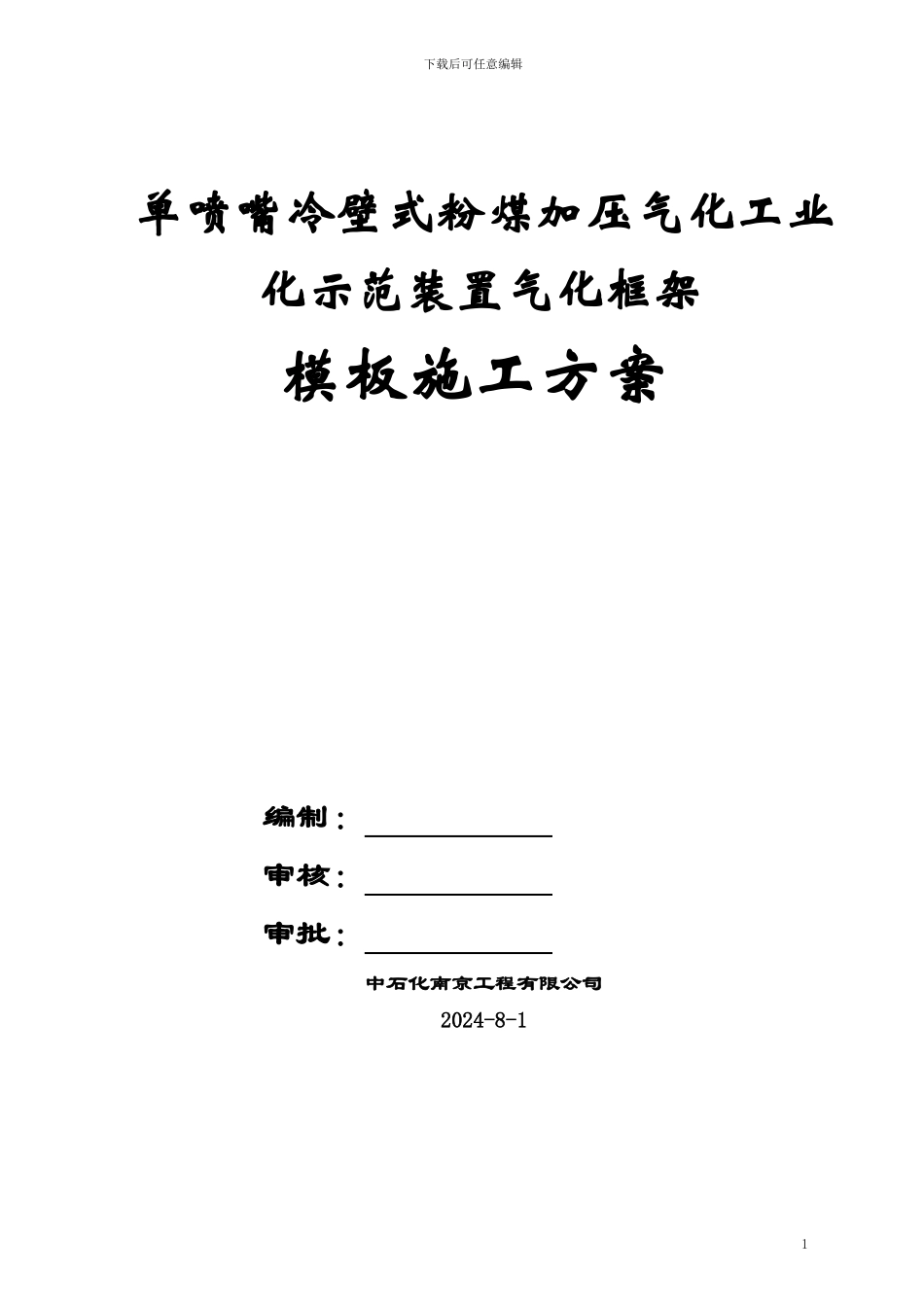

下载后可任意编辑单喷嘴冷壁式粉煤加压气化工业化示范装置气化框架模板施工方案编制： 审核： 审批： 中石化南京工程有限公司2024-8-11下载后可任意编辑目 录1、编制依据2、功能及结构介绍3、施工准备4、脚手架设计与施工5、模板工程6、模板制作、安装技术措施7、与安装配合8、其它注意事项9、模板拆除及养护10、质量保证措施11、模板计算12、成品保护措施13、环境保护措施2下载后可任意编辑1、编制依据1.1 目的和范围：本方案为扬子石化煤制合成气项目气化框架主体结构工程高大模板施工方案，为了确保各工序工作的顺利进行及主体结构的施工质量，为本工程的按期完成、安全文明无事故打下坚实基础，特编制本方案以指导施工。1.2 编制依据：1.2.1 中国石化集团宁波工程有限公司设计的施工图纸1.2.2 《工程测量法律规范》（GB50026-2024）1.2.3 《建筑施工手册》（第四版）1.2.4 《建筑机械使用安全技术规程》JGJ33-20011.2.5 《混凝土结构工程施工质量验收法律规范》GB50204-2024(2024 版) 1.2.6 《建筑施工安全检查标准》JGJ59-20241.2.7《建筑工程施工质量验收统一标准》GB50300-20011.2.8《钢筋焊接验收法律规范》JGJ18-20241.2.9《钢筋机械连接技术规程》JGJ107-20241.2.10《滚轧直螺纹钢筋连接接头》JG163-20241.2.11《混凝土结构施工图平面整体表示方法制图规则和构造详图》11G101-11.2.12《建筑结构荷载法律规范》GB50009-20011.2.13《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-20241.2.14《建筑工程模板施工手册》（第二版2、工程概况2.1 工程概况：气化框架 42m×57m，主体结构为现浇混凝土框架结构，主要框架柱截面尺寸1200*1200，共 15 根，柱截面尺寸 900*900，共 10 根，框架梁截面尺寸 500*1200 和500*1000 等，底层层高 7.97m，二层 8.5m,共计 4 层，最大钢筋为直径 25 材质 HRB400E。2.2 施工范围和内容:气化框架区域内主体结构的钢筋和模板加工、运输、安装工作，混凝土的浇筑、养护工作。2.3 施工难点：施工工期短，需抓紧时间尽快施工。主体结构为框架结构，梁、柱截面较大，模板的支撑及加固系统需要严格根据合格的验算结果进行安装和加固。混凝土一次浇筑、安装钢筋模板等工程的工作量大，质量要求高，应切实抓好各分部分项工程之间的管理工作。主体结构比较高，外围护结构采纳双排脚手架。气化框架主体施工的原则施工顺序为先浇筑框架柱混凝土到梁底，再浇筑梁板的混凝土，框架柱...
