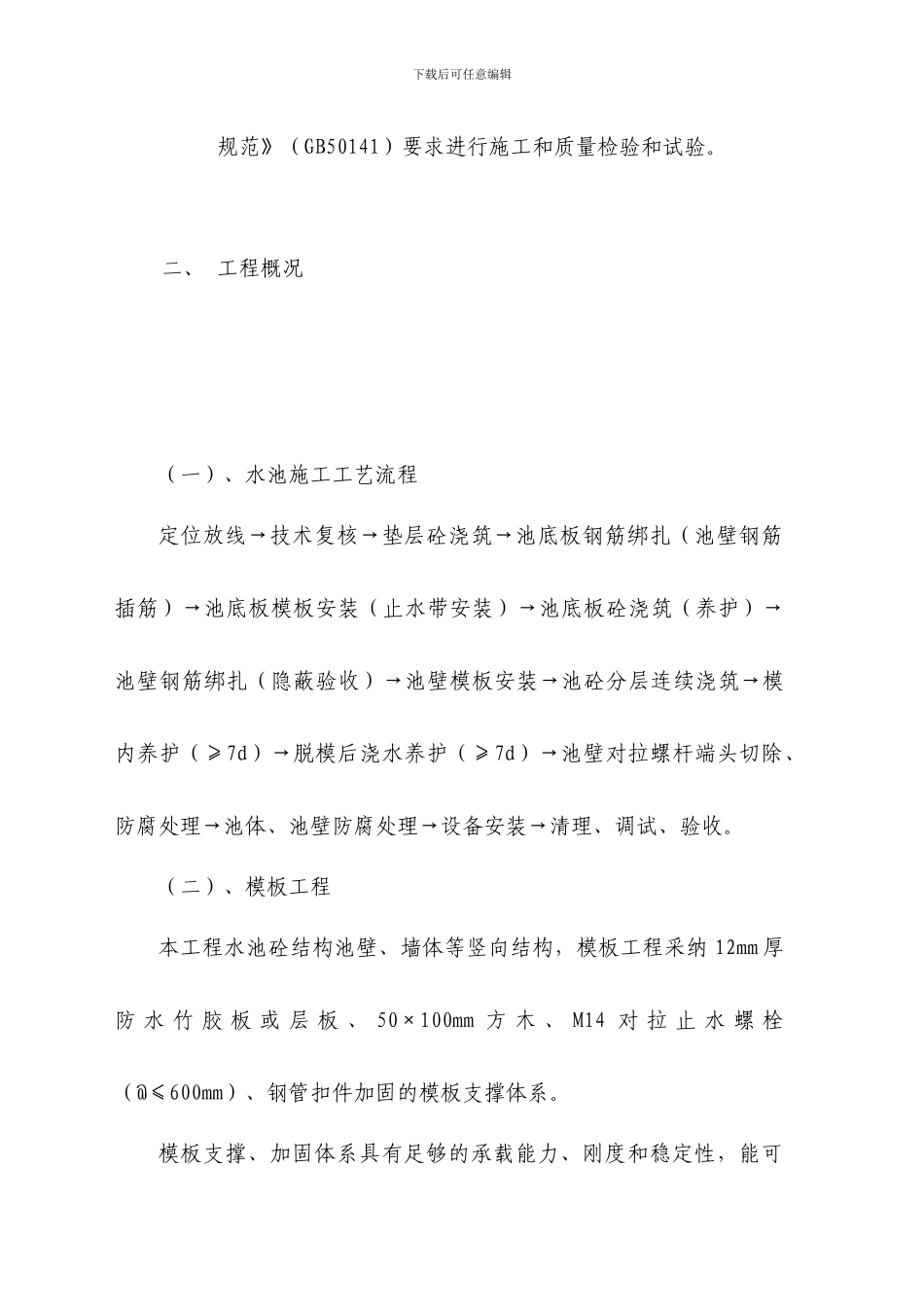

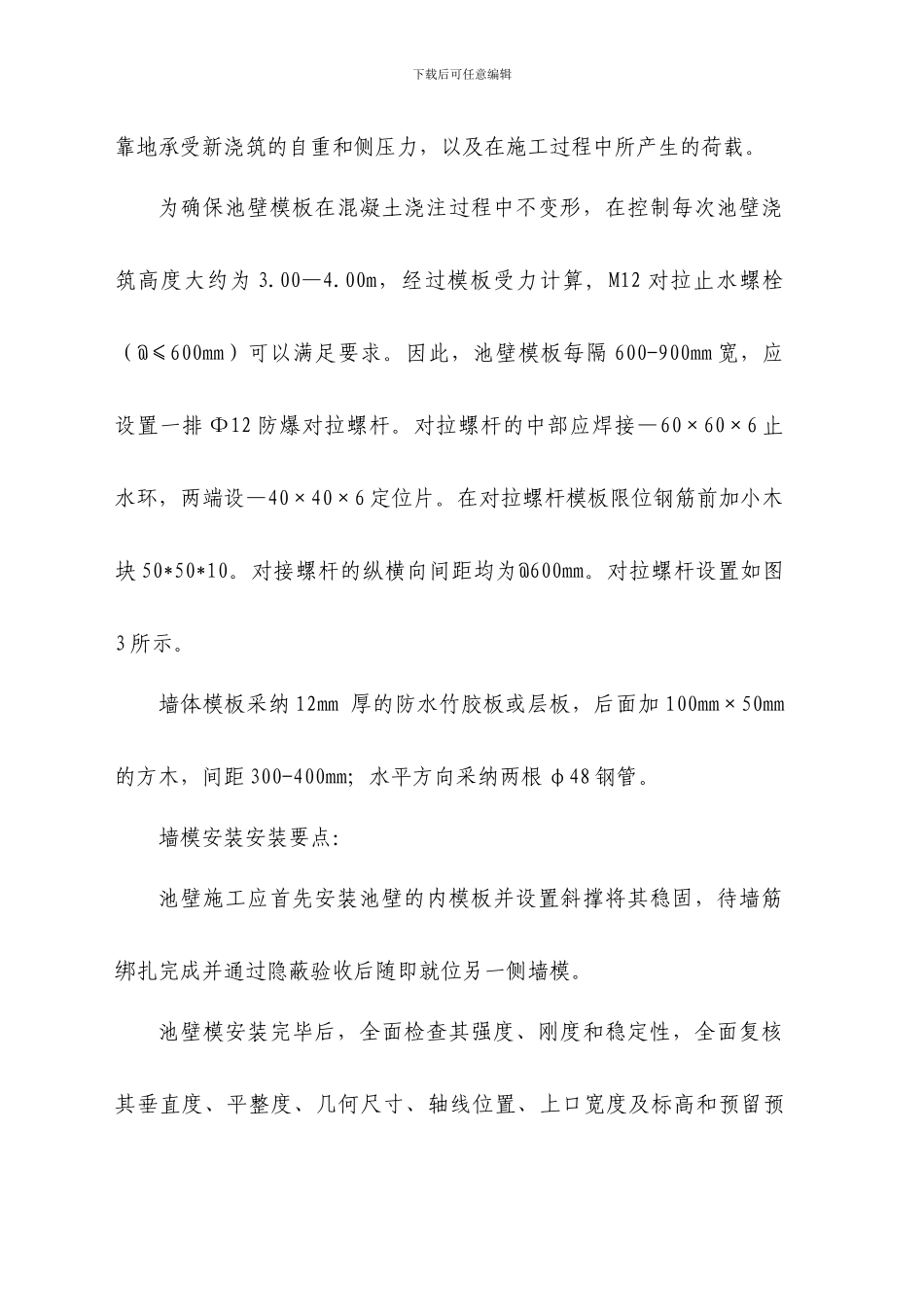

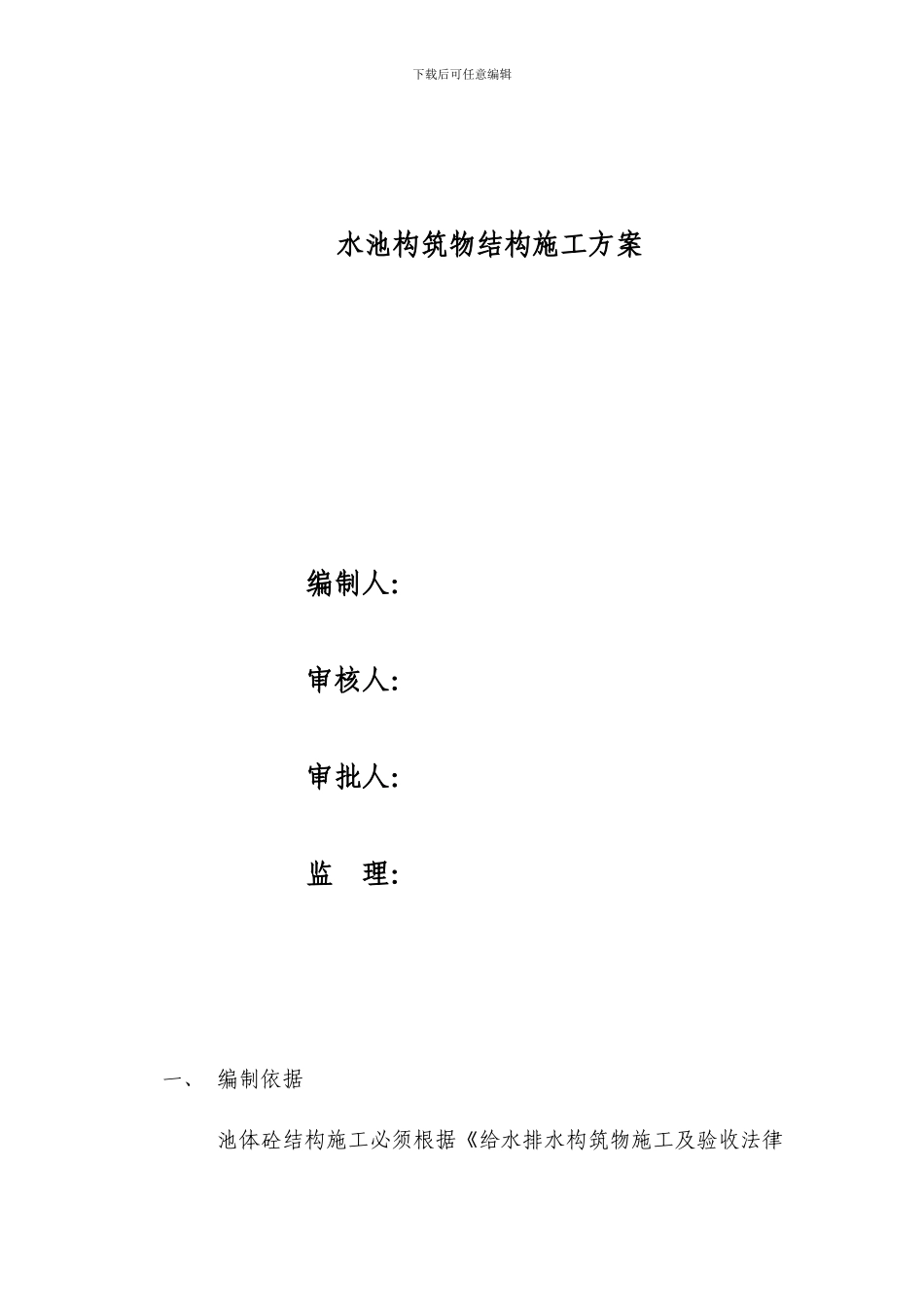

下载后可任意编辑水池构筑物结构施工方案编制人：审核人：审批人：监 理：一、 编制依据池体砼结构施工必须根据《给水排水构筑物施工及验收法律下载后可任意编辑规范》（GB50141）要求进行施工和质量检验和试验。二、 工程概况（一）、水池施工工艺流程定位放线→技术复核→垫层砼浇筑→池底板钢筋绑扎（池壁钢筋插筋）→池底板模板安装（止水带安装）→池底板砼浇筑（养护）→池壁钢筋绑扎（隐蔽验收）→池壁模板安装→池砼分层连续浇筑→模内养护（≥7d）→脱模后浇水养护（≥7d）→池壁对拉螺杆端头切除、防腐处理→池体、池壁防腐处理→设备安装→清理、调试、验收。（二）、模板工程本工程水池砼结构池壁、墙体等竖向结构，模板工程采纳 12mm 厚防 水 竹 胶 板 或 层 板 、 50×100mm 方 木 、 M14 对 拉 止 水 螺 栓（@≤600mm）、钢管扣件加固的模板支撑体系。模板支撑、加固体系具有足够的承载能力、刚度和稳定性，能可下载后可任意编辑靠地承受新浇筑的自重和侧压力，以及在施工过程中所产生的荷载。为确保池壁模板在混凝土浇注过程中不变形，在控制每次池壁浇筑高度大约为 3.00—4.00m，经过模板受力计算, M12 对拉止水螺栓（@≤600mm）可以满足要求。因此，池壁模板每隔 600-900mm 宽，应设置一排 Ф12 防爆对拉螺杆。对拉螺杆的中部应焊接—60×60×6 止水环，两端设—40×40×6 定位片。在对拉螺杆模板限位钢筋前加小木块 50*50*10。对接螺杆的纵横向间距均为@600mm。对拉螺杆设置如图3 所示。墙体模板采纳 12mm 厚的防水竹胶板或层板，后面加 100mm×50mm 的方木，间距 300-400mm；水平方向采纳两根 φ48 钢管。墙模安装安装要点：池壁施工应首先安装池壁的内模板并设置斜撑将其稳固，待墙筋绑扎完成并通过隐蔽验收后随即就位另一侧墙模。池壁模安装完毕后，全面检查其强度、刚度和稳定性，全面复核其垂直度、平整度、几何尺寸、轴线位置、上口宽度及标高和预留预图 1 ：池底板模板安装示意图钢管支撑底板钢筋模 板钢板止水带-400×6池壁钢筋铁脚码模 板池壁钢筋钢管支撑下载后可任意编辑埋等项目，验收合格后方可浇筑砼。池壁模板外支撑主要采纳 Φ48×3.5mm 的钢管。在底板砼浇筑后，在池壁内搭设模板支撑脚手架，它主要起稳固模板的作用。竖向模板和支架的支承部分，当安装在基土上时应对其进行夯实，并实行防冻胀措施，并加设垫板，且有排水措施。池壁模板安装如图 1 所示：...
