水泥厂辊压机施工规范VIP免费

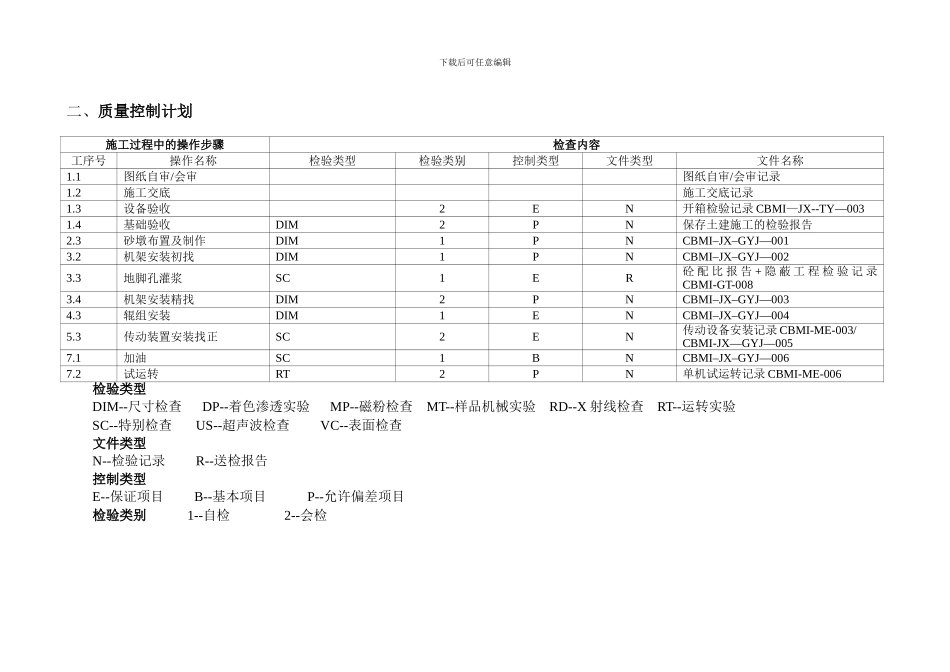

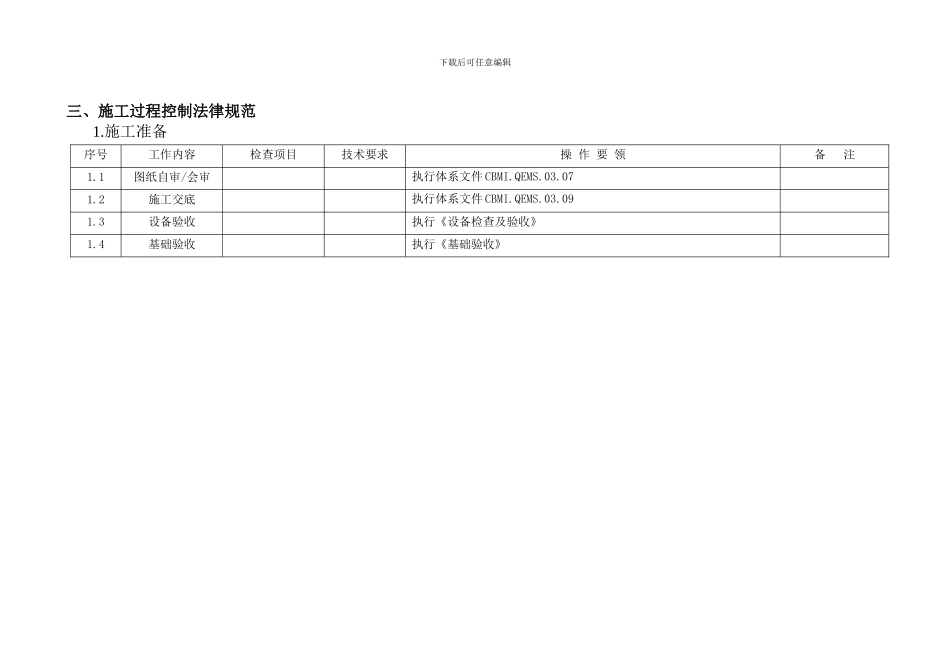

下载后可任意编辑辊压机安装工程施工工序下载后可任意编辑二、质量控制计划施工过程中的操作步骤检查内容工序号操作名称检验类型检验类别控制类型文件类型文件名称1.1图纸自审/会审图纸自审/会审记录1.2施工交底施工交底记录1.3设备验收2EN开箱检验记录 CBMI—JX--TY—0031.4基础验收DIM2PN保存土建施工的检验报告2.3砂墩布置及制作DIM1PNCBMI–JX–GYJ––0013.2机架安装初找DIM1PNCBMI–JX–GYJ––0023.3地脚孔灌浆SC1ER砼 配 比 报 告 + 隐 蔽 工 程 检 验 记 录CBMI-GT-0083.4机架安装精找DIM2PNCBMI–JX–GYJ––0034.3辊组安装DIM1ENCBMI–JX–GYJ––0045.3传动装置安装找正SC2EN传动设备安装记录 CBMI-ME-003/CBMI-JX––GYJ––0057.1加油SC1BNCBMI–JX–GYJ––0067.2试运转RT2PN单机试运转记录 CBMI-ME-006检验类型DIM--尺寸检查 DP--着色渗透实验 MP--磁粉检查 MT--样品机械实验 RD--X 射线检查 RT--运转实验SC--特别检查 US--超声波检查 VC--表面检查文件类型N--检验记录 R--送检报告控制类型E--保证项目 B--基本项目 P--允许偏差项目检验类别 1--自检 2--会检下载后可任意编辑三、施工过程控制法律规范1.施工准备序号工作内容检查项目技术要求操 作 要 领备 注1.1图纸自审/会审执行体系文件 CBMI.QEMS.03.071.2施工交底执行体系文件 CBMI.QEMS.03.091.3设备验收执行《设备检查及验收》1.4基础验收执行《基础验收》下载后可任意编辑2.划线及基础准备序号工作内容检查项目技术要求操 作 要 领检测器具2.1基础划线2.1.1纵向中心线纵向中心线偏差≤5mm依据辊压机车间工艺中心线划出纵向中心线。以辊压机的基础中心线为基准，根据设备图划出减速机、电机的横向中心线。经纬仪钢盘尺划规2.1.2横向中心线横向中线与设计值的偏差≤2mm2.2设立标高基准点标高偏差≤±1mm根据厂区工艺基准点测定。基准点设于辊压机本体基础上，保持到施工结束。水准仪2.3砂墩布置及制作执行《砂墩布置和制作》下载后可任意编辑3.机架安装找正序号工作内容检查项目技术要求操作要领检测器具3.1机架划线纵横中心线垂直度⊥≤0.5 mm/m校核机架加工时的纵横中心线，必要时划出更准确的纵横中心线，并打上样冲眼，样冲眼直径小于 0.5mm（注意保护滑轨不能损伤）。3.2本体机架定位纵向中心偏差≤±0.5mm以中心标板确定的纵横中心线定位，然后以此为基准找正减速机、电机。线坠、直尺横向中心偏差≤±0.5mm定位架，钢卷尺水...
