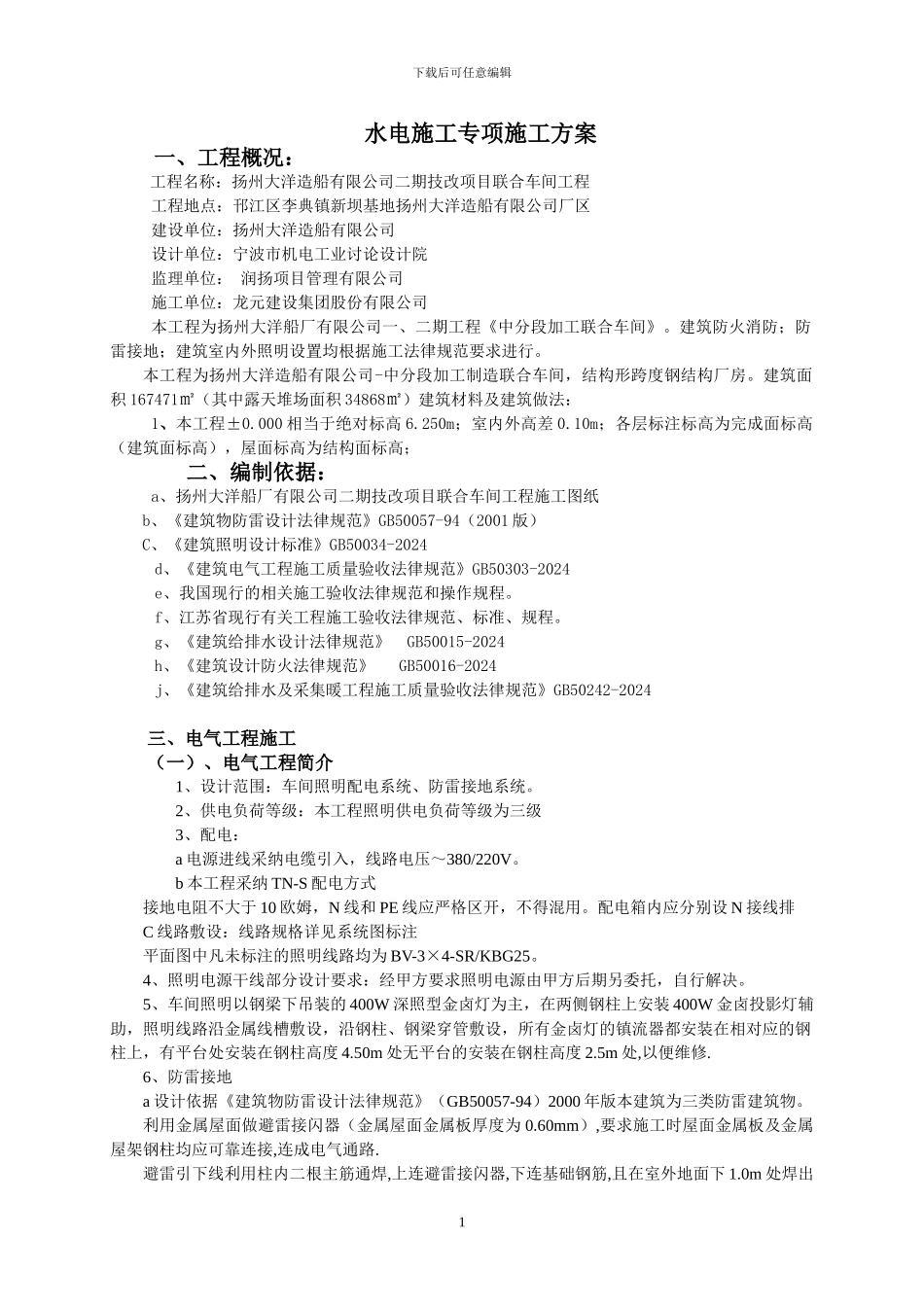

下载后可任意编辑水电施工专项施工方案一、工程概况：工程名称：扬州大洋造船有限公司二期技改项目联合车间工程工程地点：邗江区李典镇新坝基地扬州大洋造船有限公司厂区建设单位：扬州大洋造船有限公司设计单位：宁波市机电工业讨论设计院监理单位： 润扬项目管理有限公司施工单位：龙元建设集团股份有限公司本工程为扬州大洋船厂有限公司一、二期工程《中分段加工联合车间》。建筑防火消防；防雷接地；建筑室内外照明设置均根据施工法律规范要求进行。本工程为扬州大洋造船有限公司-中分段加工制造联合车间，结构形跨度钢结构厂房。建筑面积 167471㎡（其中露天堆场面积 34868㎡）建筑材料及建筑做法：1、本工程±0.000 相当于绝对标高 6.250m；室内外高差 0.10m；各层标注标高为完成面标高（建筑面标高），屋面标高为结构面标高；二、编制依据： a、扬州大洋船厂有限公司二期技改项目联合车间工程施工图纸b、《建筑物防雷设计法律规范》GB50057-94（2001 版）C、《建筑照明设计标准》GB50034-2024d、《建筑电气工程施工质量验收法律规范》GB50303-2024e、我国现行的相关施工验收法律规范和操作规程。f、江苏省现行有关工程施工验收法律规范、标准、规程。g、《建筑给排水设计法律规范》 GB50015-2024h、《建筑设计防火法律规范》 GB50016-2024j、《建筑给排水及采集暖工程施工质量验收法律规范》GB50242-2024三、电气工程施工（一）、电气工程简介1、设计范围：车间照明配电系统、防雷接地系统。2、供电负荷等级：本工程照明供电负荷等级为三级3、配电：a 电源进线采纳电缆引入，线路电压～380/220V。b 本工程采纳 TN-S 配电方式接地电阻不大于 10 欧姆，N 线和 PE 线应严格区开，不得混用。配电箱内应分别设 N 接线排C 线路敷设：线路规格详见系统图标注平面图中凡未标注的照明线路均为 BV-3×4-SR/KBG25。4、照明电源干线部分设计要求：经甲方要求照明电源由甲方后期另委托，自行解决。5、车间照明以钢梁下吊装的 400W 深照型金卤灯为主，在两侧钢柱上安装 400W 金卤投影灯辅助，照明线路沿金属线槽敷设，沿钢柱、钢梁穿管敷设，所有金卤灯的镇流器都安装在相对应的钢柱上，有平台处安装在钢柱高度 4.50m 处无平台的安装在钢柱高度 2.5m 处,以便维修.6、防雷接地a 设计依据《建筑物防雷设计法律规范》（GB50057-94）2000 年版本建筑为三类防雷建筑物。利用金属屋面做避雷接闪器（金属屋面金属板厚度为 0.60...
