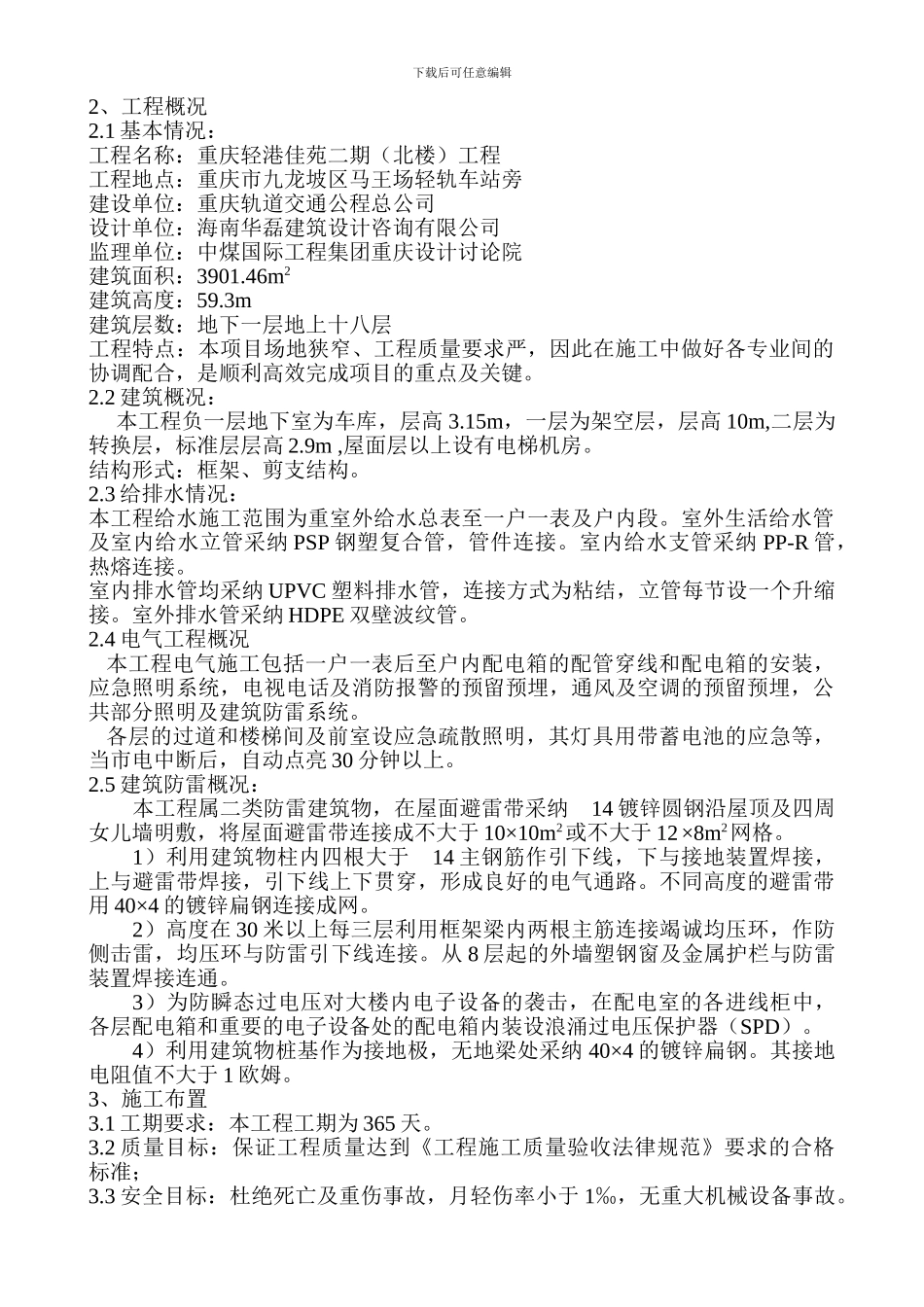

下载后可任意编辑2、工程概况2.1 基本情况：工程名称：重庆轻港佳苑二期（北楼）工程工程地点：重庆市九龙坡区马王场轻轨车站旁建设单位：重庆轨道交通公程总公司设计单位：海南华磊建筑设计咨询有限公司监理单位：中煤国际工程集团重庆设计讨论院建筑面积：3901.46m2建筑高度：59.3m建筑层数：地下一层地上十八层工程特点：本项目场地狭窄、工程质量要求严，因此在施工中做好各专业间的协调配合，是顺利高效完成项目的重点及关键。2.2 建筑概况： 本工程负一层地下室为车库，层高 3.15m，一层为架空层，层高 10m,二层为转换层，标准层层高 2.9m ,屋面层以上设有电梯机房。结构形式：框架、剪支结构。2.3 给排水情况：本工程给水施工范围为重室外给水总表至一户一表及户内段。室外生活给水管及室内给水立管采纳 PSP 钢塑复合管，管件连接。室内给水支管采纳 PP-R 管，热熔连接。室内排水管均采纳 UPVC 塑料排水管，连接方式为粘结，立管每节设一个升缩接。室外排水管采纳 HDPE 双壁波纹管。2.4 电气工程概况 本工程电气施工包括一户一表后至户内配电箱的配管穿线和配电箱的安装，应急照明系统，电视电话及消防报警的预留预埋，通风及空调的预留预埋，公共部分照明及建筑防雷系统。 各层的过道和楼梯间及前室设应急疏散照明，其灯具用带蓄电池的应急等，当市电中断后，自动点亮 30 分钟以上。2.5 建筑防雷概况：本工程属二类防雷建筑物，在屋面避雷带采纳14 镀锌圆钢沿屋顶及四周女儿墙明敷，将屋面避雷带连接成不大于 10×10m2或不大于 12 ×8m2网格。1）利用建筑物柱内四根大于14 主钢筋作引下线，下与接地装置焊接，上与避雷带焊接，引下线上下贯穿，形成良好的电气通路。不同高度的避雷带用 40×4 的镀锌扁钢连接成网。2）高度在 30 米以上每三层利用框架梁内两根主筋连接竭诚均压环，作防侧击雷，均压环与防雷引下线连接。从 8 层起的外墙塑钢窗及金属护栏与防雷装置焊接连通。3）为防瞬态过电压对大楼内电子设备的袭击，在配电室的各进线柜中，各层配电箱和重要的电子设备处的配电箱内装设浪涌过电压保护器（SPD）。4）利用建筑物桩基作为接地极，无地梁处采纳 40×4 的镀锌扁钢。其接地电阻值不大于 1 欧姆。3、施工布置3.1 工期要求：本工程工期为 365 天。3.2 质量目标：保证工程质量达到《工程施工质量验收法律规范》要求的合格标准；3.3 安全目标：杜绝死亡及重伤事故，月轻伤率小于 1‰...
